Что такое SCADA в энергетике ?

SCADA-система

SCADA (диспетчерское управление и сбор данных) — программный пакет, предназначенный для разработки или обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации об объекте мониторинга или управления.

SCADA-системы решают следующие задачи:

* Обмен данными с «устройствами связи с объектом» (то есть с промышленными контроллерами и платами ввода-вывода) в реальном времени.

* Обработка информации в реальном времени.

* Логическое управление.

* Отображение информации на экране монитора в удобной и понятной для человека форме.

* Ведение базы данных реального времени с технологической информацией.

* Аварийная сигнализация и управление тревожными сообщениями.

* Подготовка и генерирование отчетов о ходе технологического процесса.

* Осуществление сетевого взаимодействия между SCADA ПК.

* Обеспечение связи с внешними приложениями (СУБД, электронные таблицы, текстовые процессоры и т. д.).

Наша компания занимается разработкой скада-систем на основе программного модуля SCADA TRACE MODE.

Возможности TRACE MODE

СКАДА-сервер

•      сбор данных с УСО через встроенные и пользовательские драйверы TRACE MODE, DDE и OPC;

•      визуализация информации на мнемосхемах и трендах (HMI);

•      генерирование отчетных документов в произвольной форме. Сохранение документов на диск в HTML с возможностью вывода на печать.

•      ведение отчета тревог (алармов);

•      первичная обработка информации - фильтрация, масштабирование, контроль границ и т.д.;

•      управление технологическим процессом и регулирование по алгоритмам;

•      сохранение данных реального времени в промышленную СУБД РВ SIAD/SQL 6;

•      статистическая обработка архивных данных СУБД РВ SIAD/SQL 6 и расчет технико-экономических параметров в реальном времени (ТЭП);

•      SPC - управление на основе статистических параметров процесса;

•      подключение к внешним базам данных по интерфейсу ODBC и исполнение SQL-запросов в реальном времени;

•      обработка по пользовательским алгоритмам и визуализация архивных данных SIAD/SQL 6 и информации, полученной от внешних СУБД;

•      предоставление данных реального времени и архивной информации клиентам и другим серверам TRACE MODE.

СКАДА-клиент

•      прием данных реального времени от серверов TRACE MODE, а также от глобального регистратора и SOFTLOGIC контроллеров под управлением Микро МРВ;

•      обработка полученных данных;

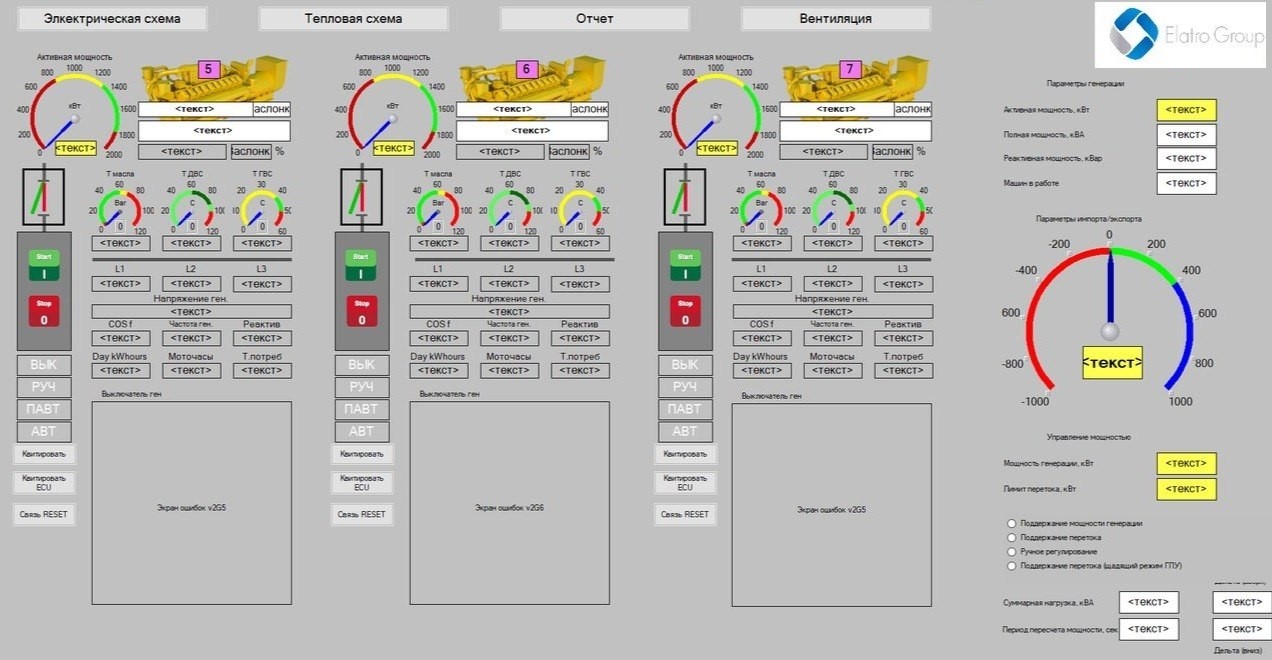

•      визуализация технологического процесса на мнемосхемах и трендах (HMI);

•      визуализация архивных данных SIAD/SQL 6 или из реляционных СУБД;

•      супервизорное управление через серверы TRACE MODE;

•      автоматическое горячее резервирование клиентских станций.



Что требуется для заказа разработки скады системы в нашей компании.

Для обеспечения быстрой разработки скады систем нашими специалистами необходимо предоставить ТЗ со следующими данными:

1.           Четкое описание процесса для которого создается скада система

2.           Описание всех систем, которыми необходимо управлять

3.           Описание всех систем, с которых необходимо получать данные

4.           Описать желаемую структуры системы визуализации и управления

Также разработка ТЗ возможно нашими специалистами

Сроки разработки

Сроки разработки скады системы зависит от объема данных, которые необходимо визуализировать и, при необходимости, от сложности системы управления.

Малые решения, или системы диспетчеризации разрабатываются в срок от 2-х недель.

Например, система диспетчеризации с функцией управления режимами (АСУ) малой генерации ( ГПУ, ГТУ, ДГУ) занимает 4 недели.


Установка СКАДА системы на автоматизированное рабочее место (АРМ) оператора.

Для установки СКАДА системы достаточно иметь персональный компьютер, с минимальными требованиями по мощности. Так же необходима надежная информационная связь, для обмена данными. После установки программы, производится загрузка подготовленной конфигурации на ПК. Для обеспечения безопасности, в модуле СКАДА системы предусмотрен информационный ключ, в виде FLASH накопителя, установленного в USB ПК.

Специалисты компании ЭЛАТРО помогут вам в подготовке ТЗ, поделятся опытом реализованных решений и проектов, а так же окажут содействие в интеграции системы.
