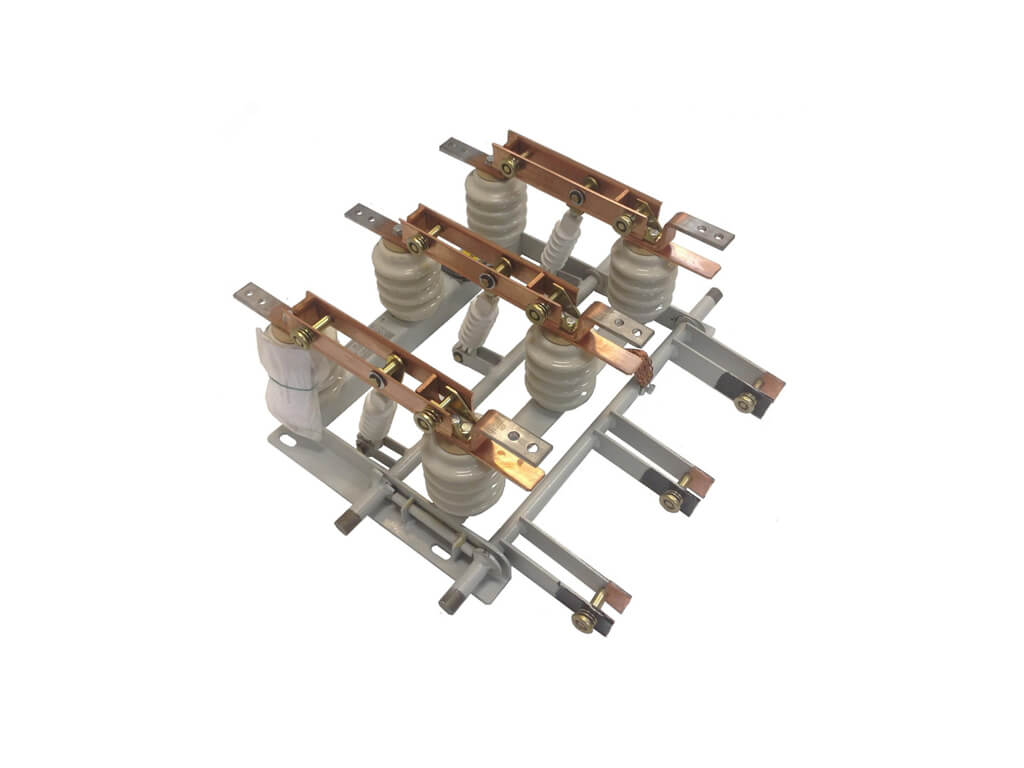

Высоковольтные разъединители серии РВЗ-10/630

Высоковольтные трехполюсные разъединители РВЗ-10/630 предназначены для безопасной коммутации участков электрической цепи высокого напряжения (номиналом 10 кВ) при отсутствии нагрузочного тока, изменения схемы соединений, а также для заземления отключенных участков цепи с помощью встроенных стационарных заземляющих ножей.

Аппараты рассчитаны на номинальный ток 630 А и устанавливаются внутри помещений в камерах КСО, шкафах КРУ и других распределительных устройствах. Климатическое исполнение УХЛ2 (с возможностью эксплуатации по условиям У3) гарантирует надежную работу в умеренном и холодном климате в помещениях со свободным доступом наружного воздуха.

Расшифровка маркировки (на примере РВЗ-10/630 I-УХЛ2)

• Р — разъединитель.
• В — внутренней установки.
• З — наличие заземляющих ножей.
• 10 — номинальное напряжение, кВ.
• 630 — номинальный ток, А.
• I / II / III — вариант исполнения (расположение заземляющих ножей).
• УХЛ2 (У3) — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Сравнительная таблица модификаций

Главное отличие между тремя моделями заключается исключительно в расположении заземляющих ножей. Выбор конкретной модели зависит от схемы ошиновки и компоновки ячейки.

Преимущества оборудования

• Высокая степень безопасности: встроенные блокировки исключают одновременное включение главных и заземляющих ножей, предотвращая короткие замыкания.
• Надежная изоляция: использование качественных опорных фарфоровых или полимерных изоляторов с высокими диэлектрическими свойствами.
• Устойчивость к коррозии: защитное покрытие токоведущих и конструкционных элементов продлевает срок службы аппарата в неотапливаемых помещениях.
• Простота обслуживания: конструкция обеспечивает легкий визуальный контроль положения контактов (создание видимого разрыва цепи).
