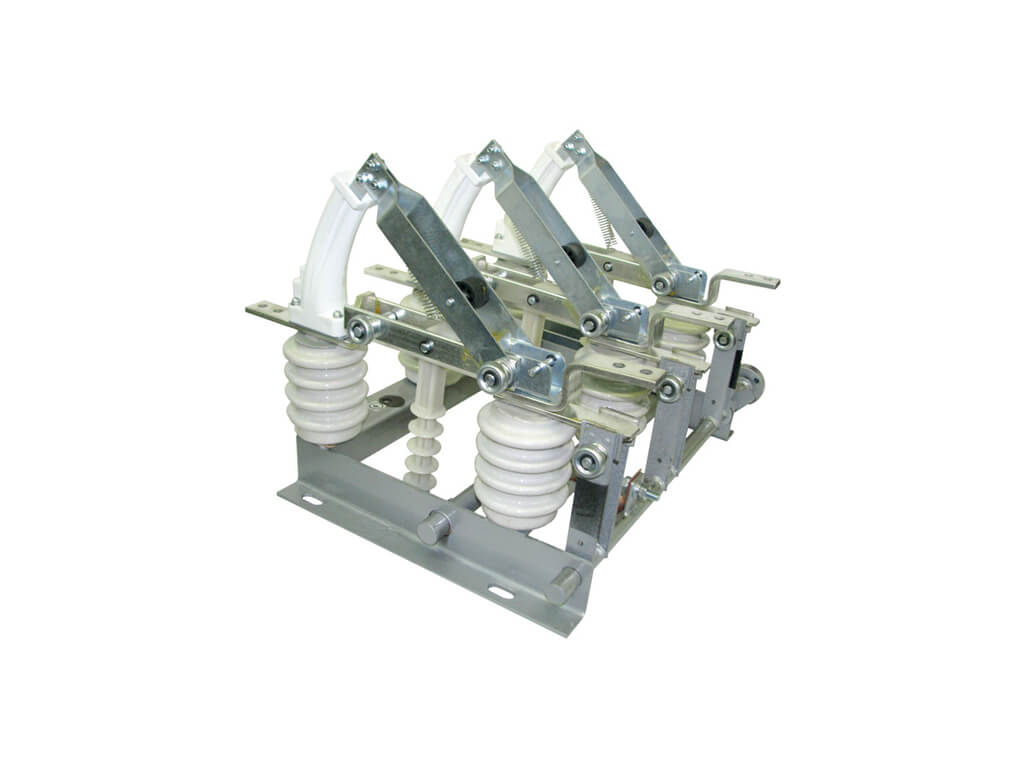

Выключатели нагрузки автогазовые серии ВНА-10

Выключатели нагрузки серии ВНА-10 предназначены для коммутации под нагрузкой трехфазных цепей переменного тока частотой 50 Гц напряжением 10 кВ, а также для заземления отключенных участков цепей при помощи встроенных заземляющих ножей.

Автогазовый принцип гашения дуги основан на выделении газов из стенок дугогасительной камеры под воздействием высокой температуры дуги. Это гарантирует надежное и быстрое отключение цепи без необходимости использования масла или вакуума.

Структура и модификации ВНА-10

Благодаря модульной конструкции, аппараты ВНА имеют множество вариантов исполнения, адаптированных под любые компоновочные решения в ячейках КСО и шкафах КРУ:

• Номинальный ток: доступны исполнения на 400 А и 630 А.
• Тип установки: поперечное (монтаж на заднюю стенку) или продольное (на боковую стенку).
• Опорная изоляция: полимерные изоляторы (ИОЛП-10) или фарфоровые изоляторы (ИОР-10).
• Встроенные заземлители: конструкция может быть без заземлителей, с заземлителями снизу (шарнирные контакты), сверху (разъемные контакты) или за предохранителями.
• Защита цепи: модификации со встроенными контактами (рамами) под плавкие предохранители серии ПКТ (исполнения К-101, К-102, К-103).
