Трансформаторные подстанции.

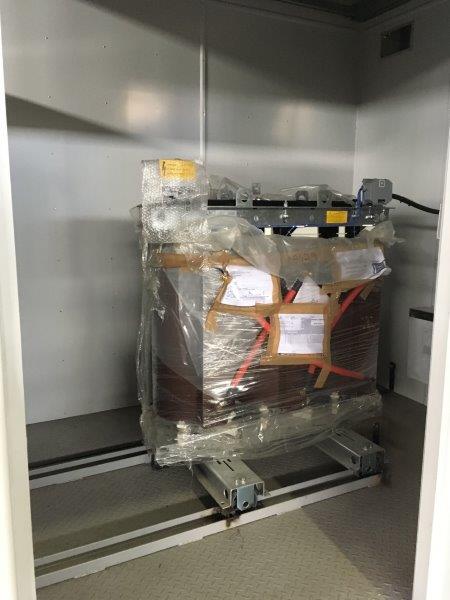

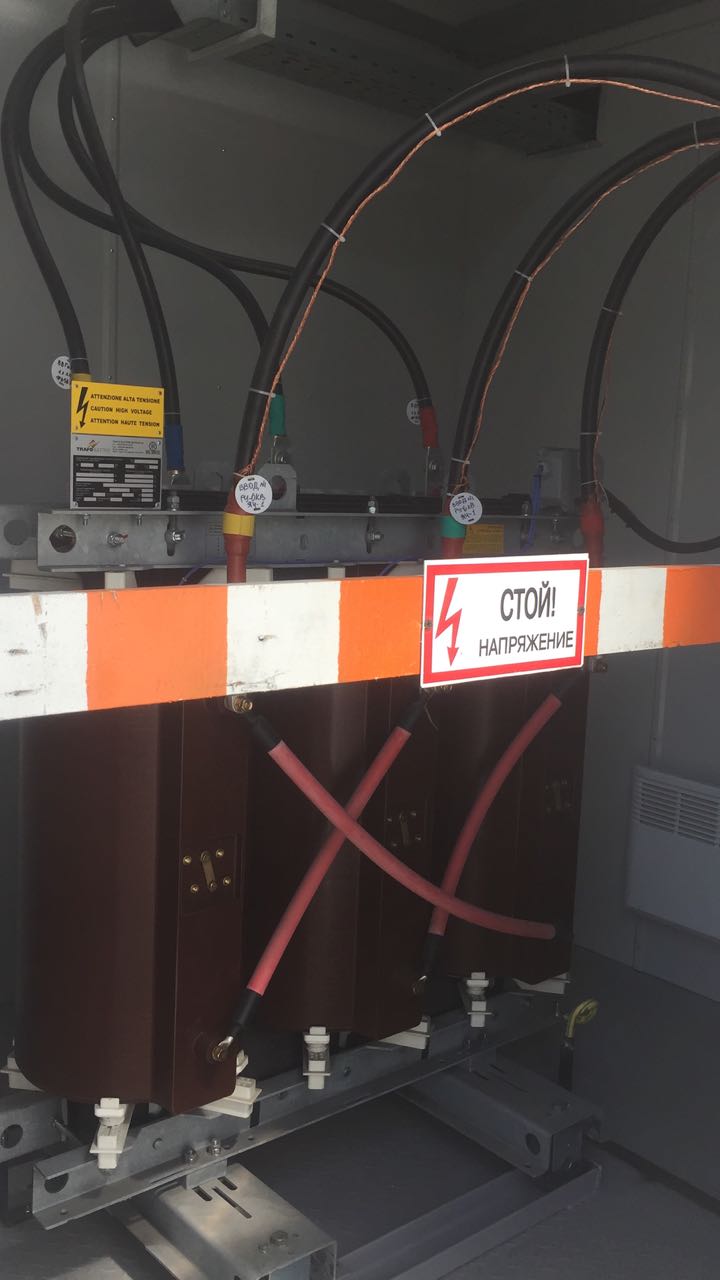

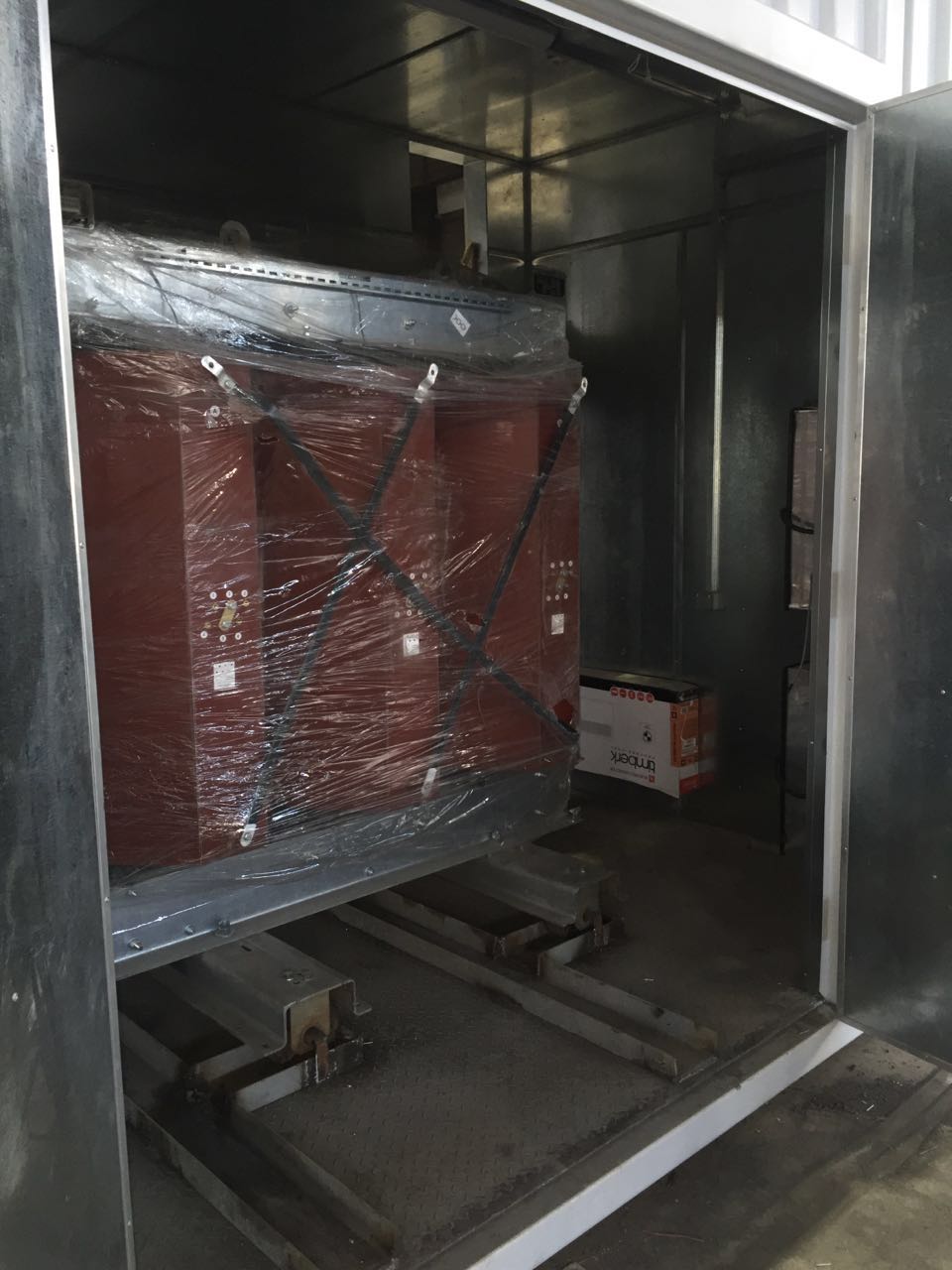

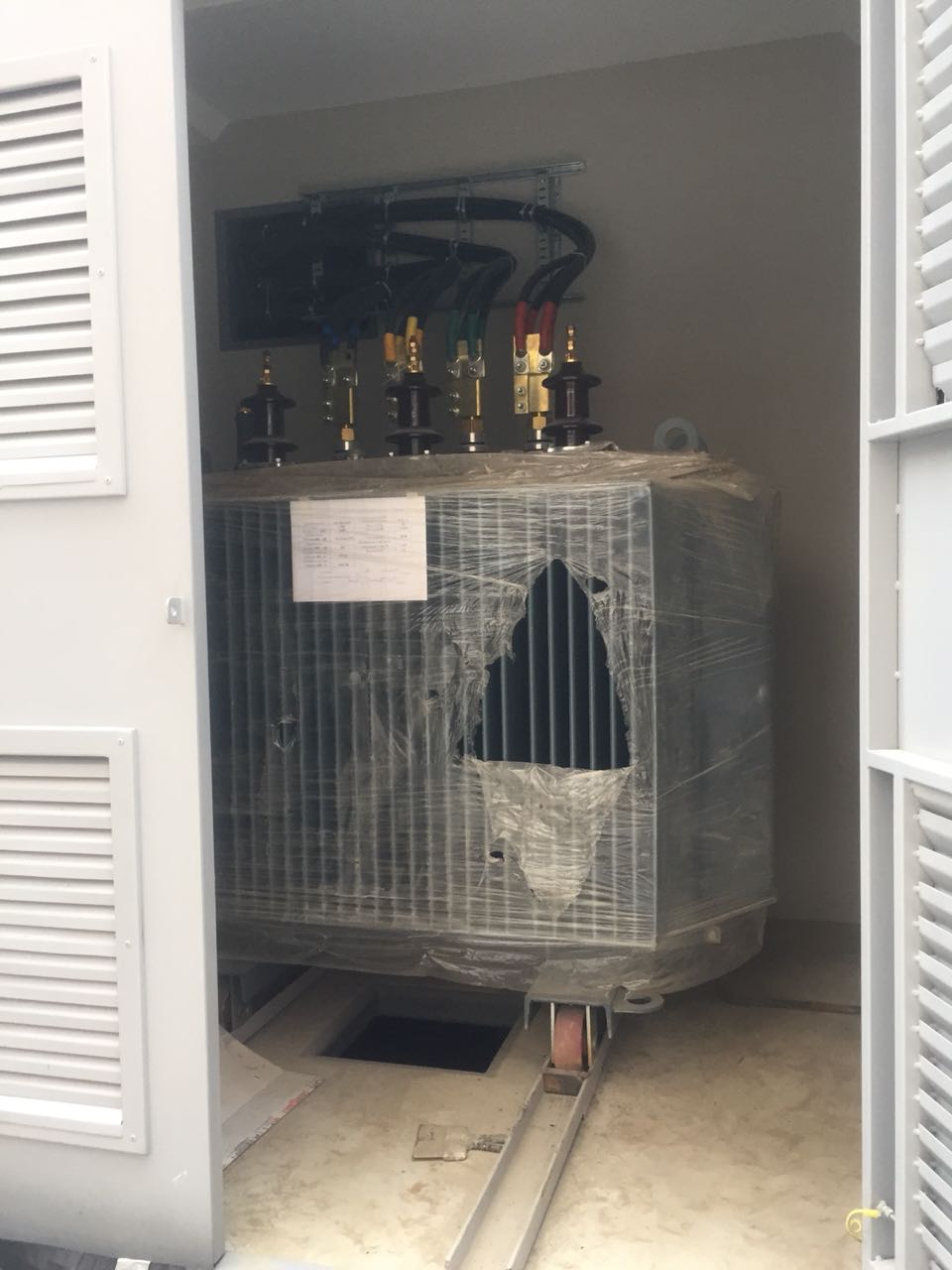

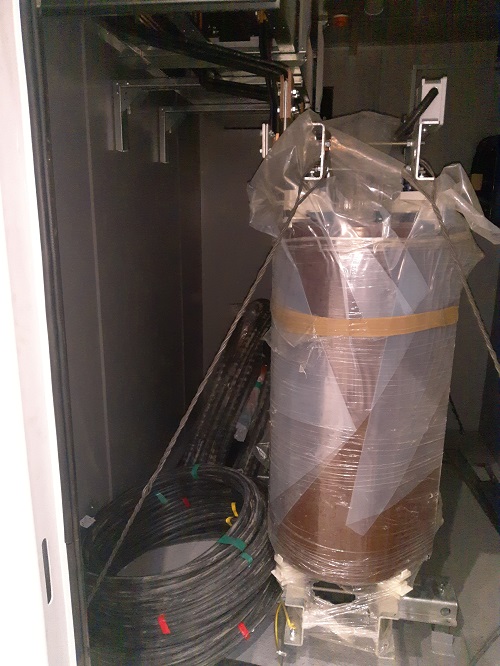

Трансформаторные подстанции в корпусе, заводского исполнения, используются как конечное присоединение на стороне среднего напряжения до 20 кВ и преобразования его в напряжение 0,4 кВ через силовой трансформатор с последующим распределением по потребителям.

Основное отличие комплектной заводской подстанции от встроенной ( в здание, цех и т.д.) в том, что подстанция на объект приезжает собранными на заводе блоками с установленным оборудованием, подготовленным приямком, для прокладки кабельных линий. Установка блоков подстанции на приямок занимает несколько часов.

Фундамент бывают монолитные, отлитые в заводских условиях, или производимые на месте, путем заливки бетона в опалубку, так же встречаться фундаменты на блоках ФБС и свайном поле.

Корпуса подстанций, производимые нашей компанией, бывают:

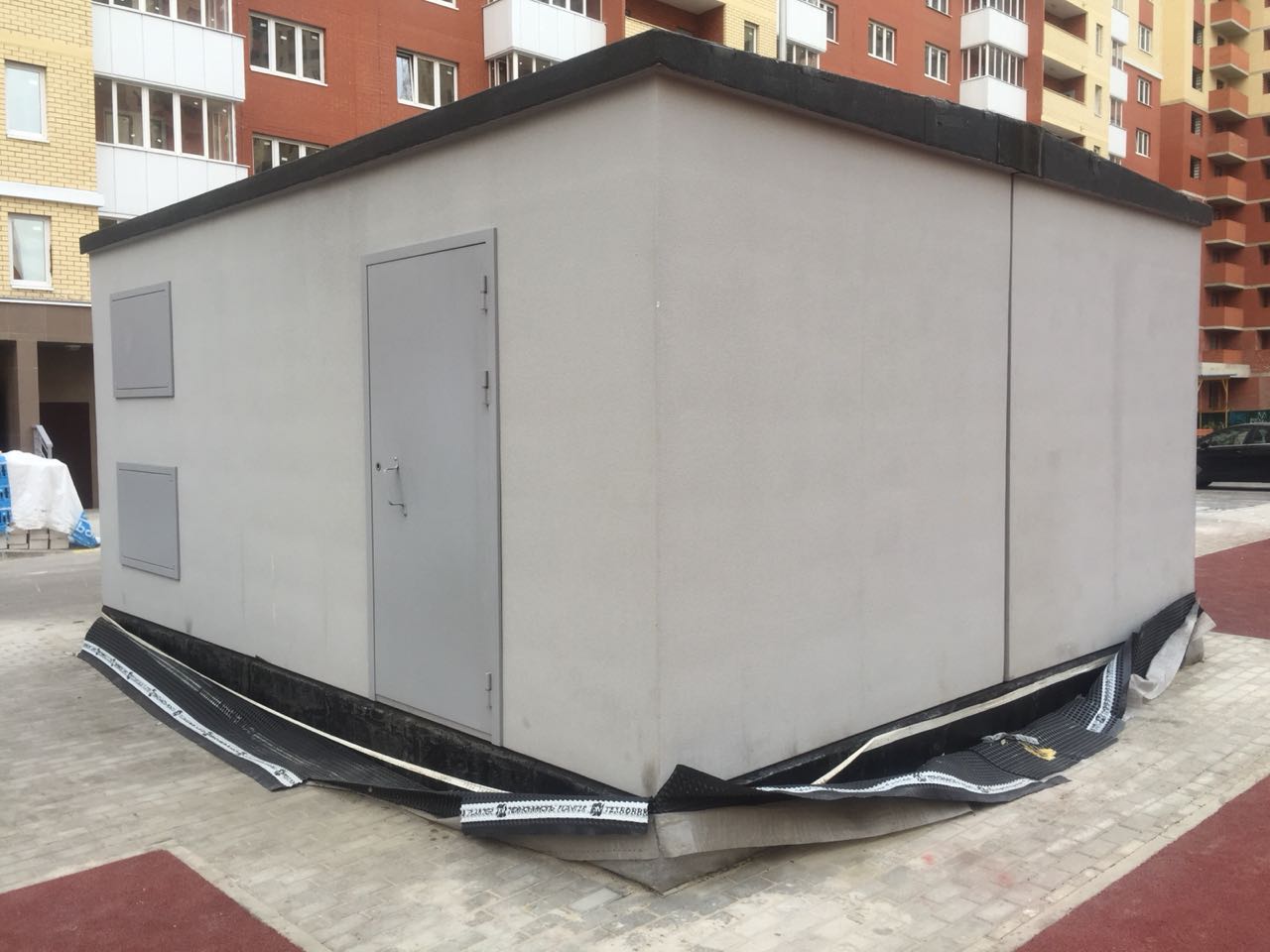

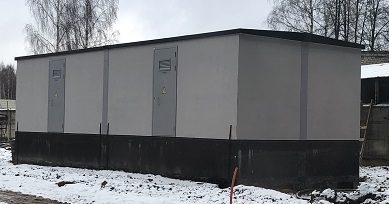

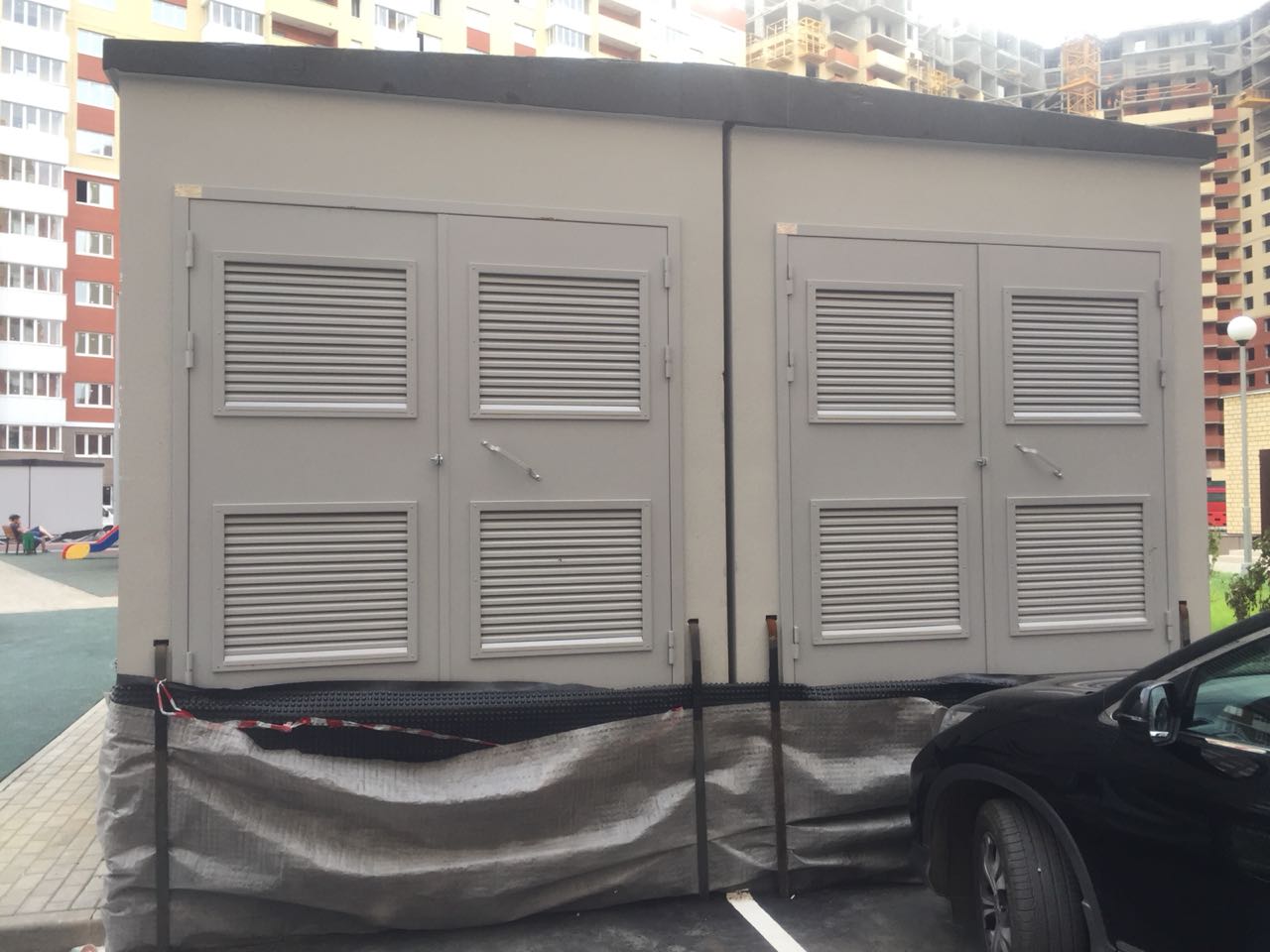

Бетонные трансформаторные подстанции

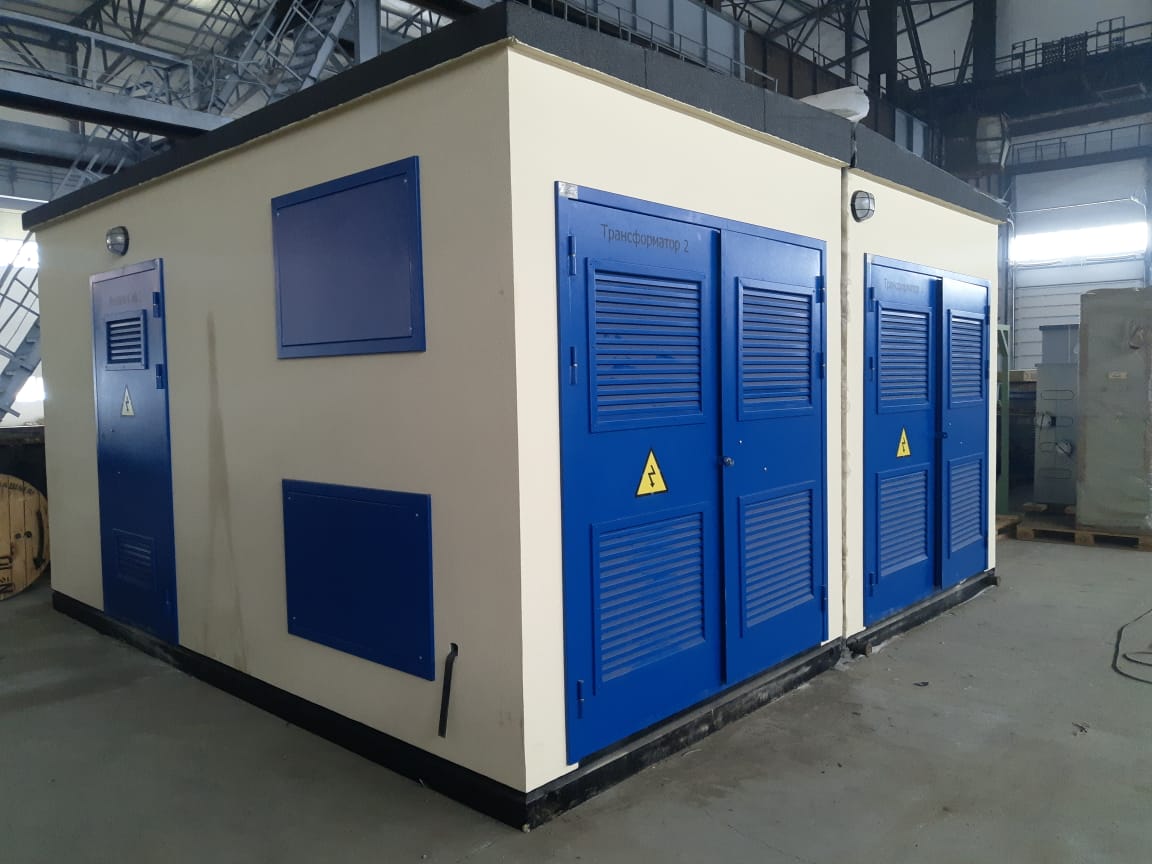

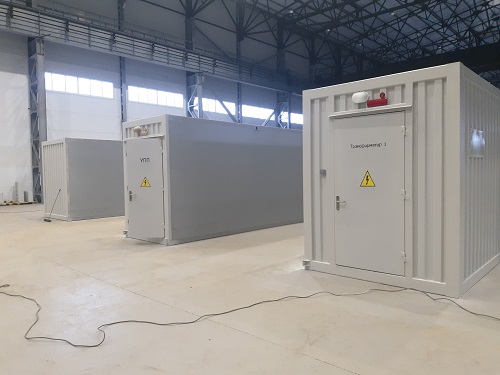

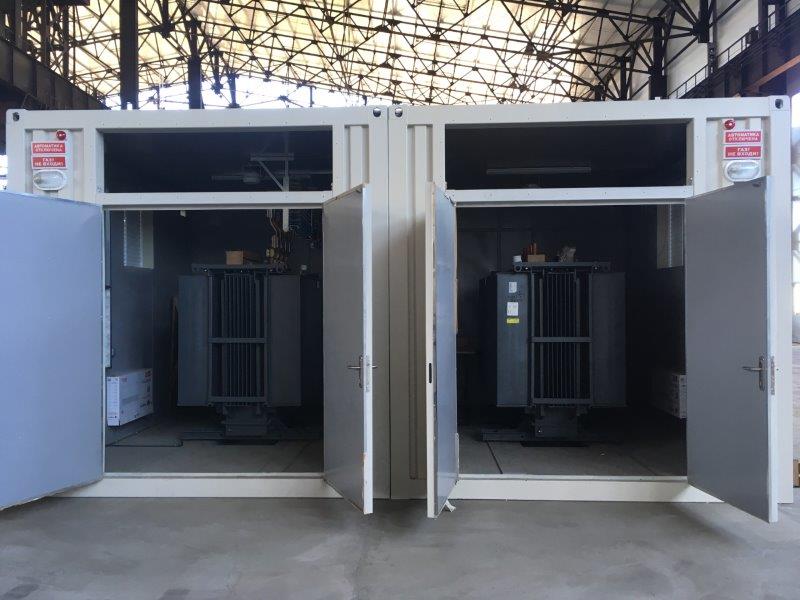

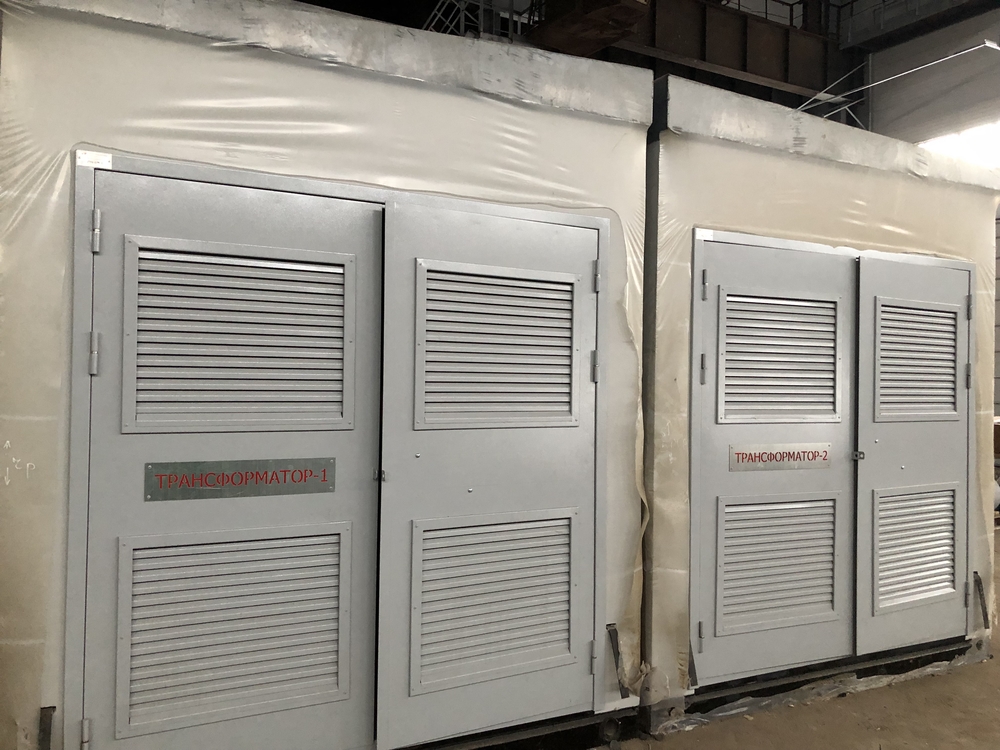

Трансформаторные подстанции в металлическом корпусе, утепленные и нет.

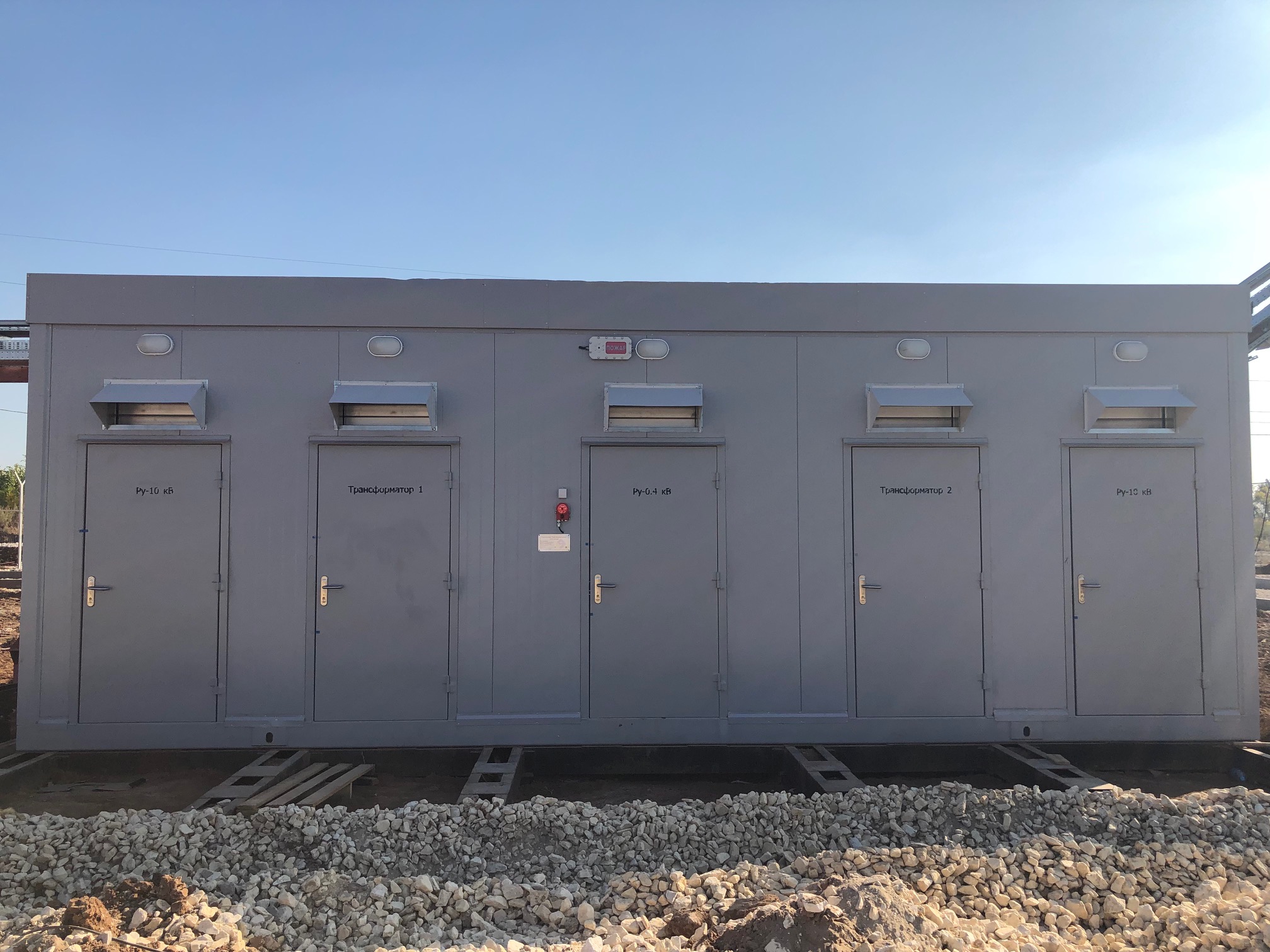

Трансформаторные подстанции в СЭНДВИЧ БЛОК-БОКСЕ

Каждый вид корпуса имеет свои преимущества и недостатки.

Корпус подстанции может быть окрашен в любой запрашиваемый цвет в соответствии с архитектурными требованиями к месту размещения.

Применяемое оборудование

Распределительные устройства среднего напряжения

В зависимости от линии, применяться ячейки с различными функциями и различного исполнения с воздушной, элегазовой или твердой изоляцией, к примеру КСО ELMOD 210 или модульные ячейки типа RM6

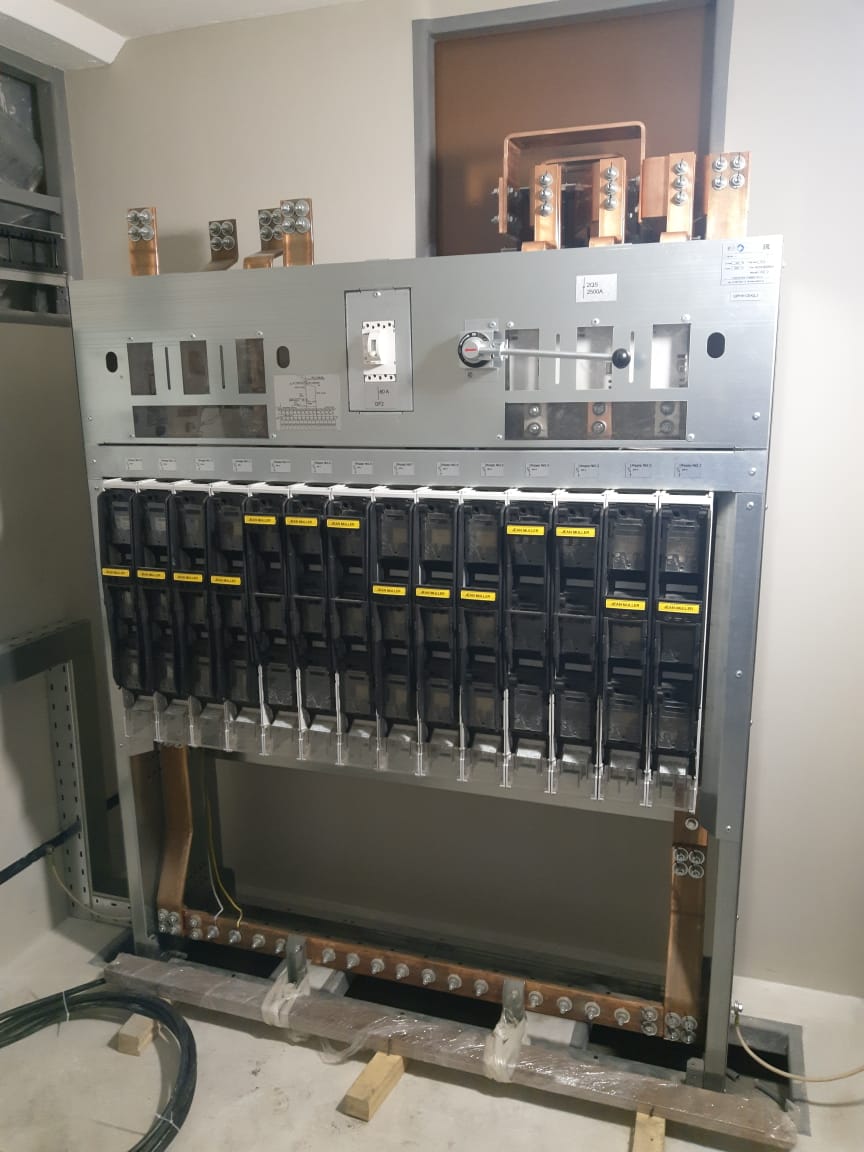

Распределительные устройства низкого напряжения

В качестве коммутаций и защиты отходящих линий применяется:

Рубильники АББ, CSS, КЭАЗ
Планочные ВРП (выключатель-разъединитель-предохранитель) производства ETI, КЭАЗ, JEAN MÜLLER.
Автоматические выключатели в литом корпусе и (или) воздушные выключатели.

Возможность использования пофидерного учета.

Габаритные размеры одного блока :
