Распределительные подстанции 6-35кВ
Компания ЭЛАТРО производит распределительные подстанции 6_10_20 кВ и признана надежным изготовителем электрооборудования.
Информация о доставке: от 250р.

Для приобретения распределительных подстанций нужна уверенность в производителе и качестве его продукции. Компания ЭЛАТРО производит распределительные подстанции 6_10_20 кВ и признана надежным изготовителем электрооборудования. Выполненные на собственном производстве подстанции включают в себя изготовленные здесь же детали или изделия проверенных известных брендов.

Распределительные подстанции 6_10_20 кВ - предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц на напряжение 10 кВ.

Распределительная подстанция допускает совмещение с функцией трансформаторной подстанцией.

Распределительные подстанции в модульном здании изготавливаться в ТРЕХ исполнениях:

  1. Металлические блоки различных типов и размеров
  2. Типовые блочные бетонные модули

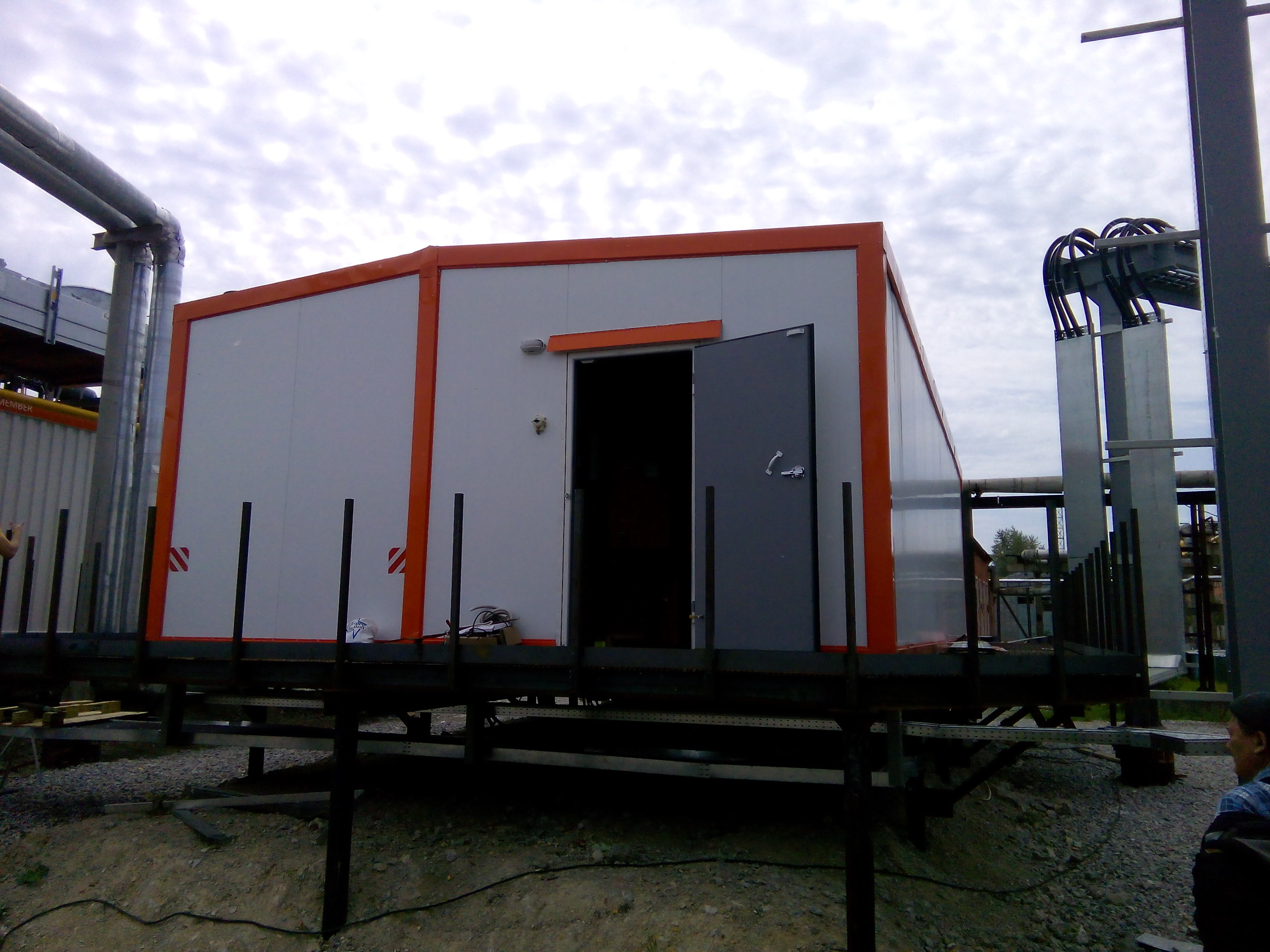

  3. Блочно-модульные контейнеры из СЭНДВИЧ-ПАНЕЛЕЙ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Типовые блоки РУ предназначены для эксплуатации в районах с умеренным климатом по ГОСТ 15150, где диапазон температуры окружающего воздуха от - 40 C до + 40 C, атмосферное давление от 84кПа до 106кПа, высота не более 1000м над уровнем моря.
  • Степень защиты от воздействия факторов внешней среды IP44 по ГОСТ 14254.
  • Возможно изготовление модулей повышенной степени защиты IP54.
  • Типовые блоки не предназначены для работы в агрессивных средах.
  • Распределительные  подстанции является  изделиями высокой заводской готовности в которых вся силовое распределительное и сопутствующее оборудование размещено и проверено предварительно на заводе - изготовителе.
  • В  зависимости  от  проектного  решения,  для  строительства  объекта  могут  быть  использованы  модули различных конфигурации и типовых размеров.

Особенности поставки Распределительных подстанций:

  • Автоматическое аварийное освещение
  • Блок контакты сигнализации от проникновения для двери
  • Системы пожарной и охранной сигнализации
  • Отдельные двери для отсеков
  • Замок аварийного открытия дверей из нутрии (антипаника)
  • Все заземления в здании соединены с общей главной заземляющей шиной
  • Знаки безопасности для обслуживания
  • Система автоматической вентиляции и обогрева, кондиционирования

Дополнительно комплектуются:

  • Крепежные детали соединения модулей между собой
  • Анкерные болты для крепления модулей к фундаменту
  • Документы, удостоверяющие качество изделия (паспорт изделия, декларация соответствия изделия)
  • Документация смонтированного электрооборудования
  • Протоколы испытаний внутренней электропроводки (освещение, обогрев, вентиляция) здания
  • Техническая документация по монтажу и сборке
  • Акт сдачи-приемки здания
  • Инструкция по эксплуатации

РТП

Все распределительные трансформаторные подстанции (РТП) включают в себя стандартный набор деталей и частей — от проводов и кабелей до выключателей и измерительных трансформаторов. Некоторые конструктивные особенности, влияющие на качество и надежность работы оборудования, могут варьироваться.

ЭЛАТРО предлагает использовать в РУ 6 или РУ 10 высоковольтные ячейки КСО, увеличивающие эффективность работы подстанций. Улучшить условия эксплуатации позволяют системы обогрева и вентиляции. Распределительные подстанции снабжаются системой безопасности, которая может включать в себя устройства вплоть до системы сигнализации и видеонаблюдения.

ВЫ ОБРАТИЛИСЬ ПО АДРЕСУ. ПОЧЕМУ ЭЛАТРО?

Компания ЭЛАТРО имеет богатый опыт в области электрооборудования и значительные конкурентные преимущества:

  • Оптимальный вариант решения вашего запроса с учетом ваших пожеланий и финансовых возможностей.
  • Полноцикловый режим работы — от проектирования до монтажа и сервиса.
  • Проверенные временем надежность и качество работ.

Если вас интересуют распределительные подстанции 6–20 кВ, заполните заявку, наши менеджеры рассчитают предварительную стоимость и предложат наиболее подходящие для вас варианты.

Компания ООО «ЭЛАТРО» производит распределительные подстанции согласно индивидуальному или типовому проекту.

Компания ООО «ЭЛАТРО» производит подстанции на собственном сборочном производстве, на базе собственных изделий или изделий сторонних производителей.

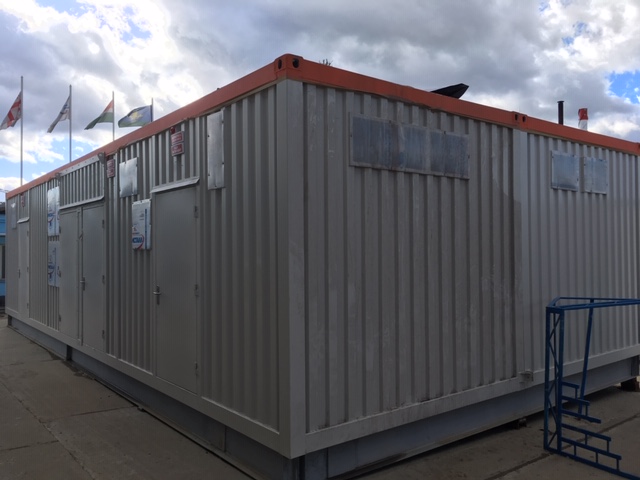

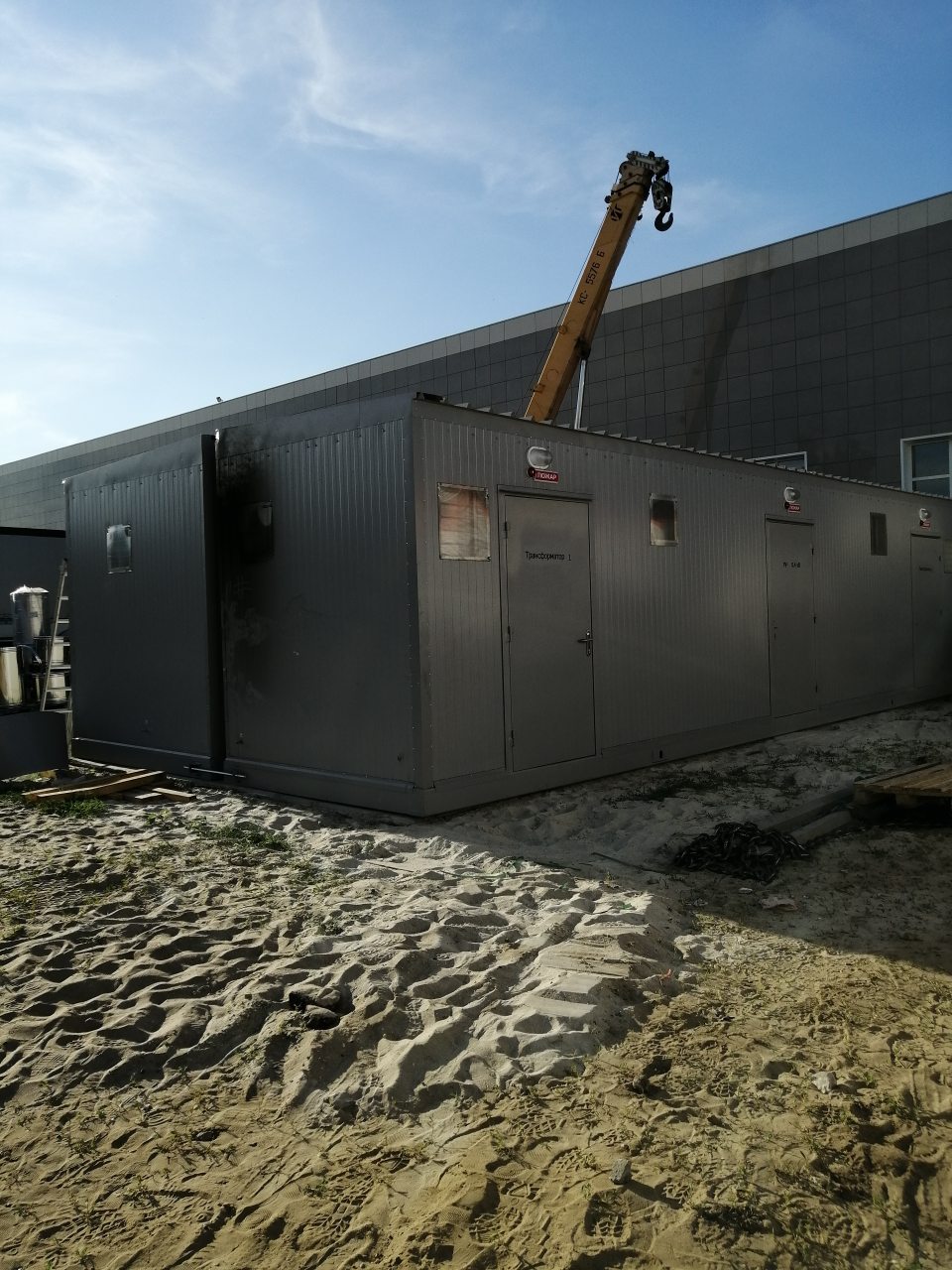

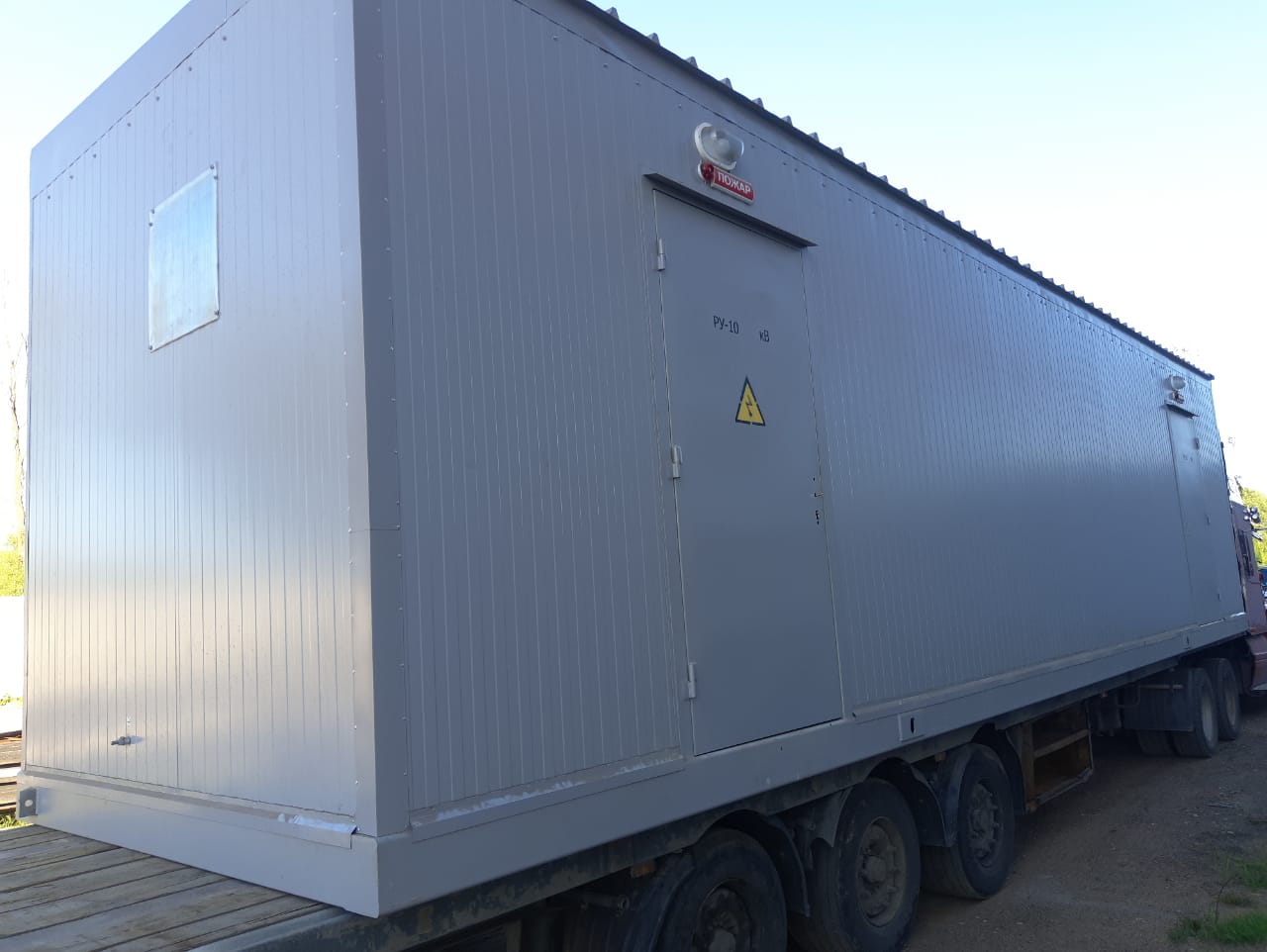

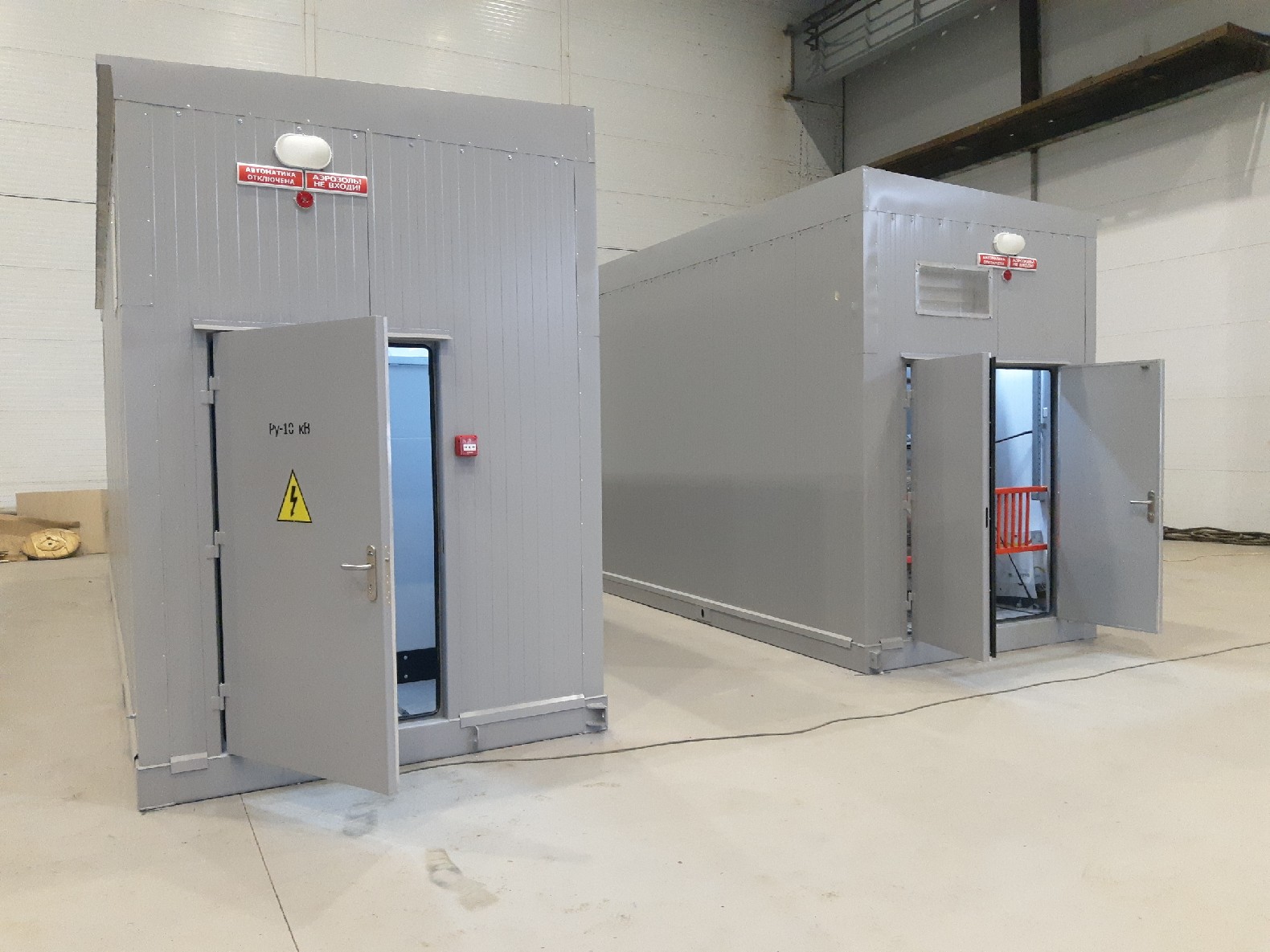

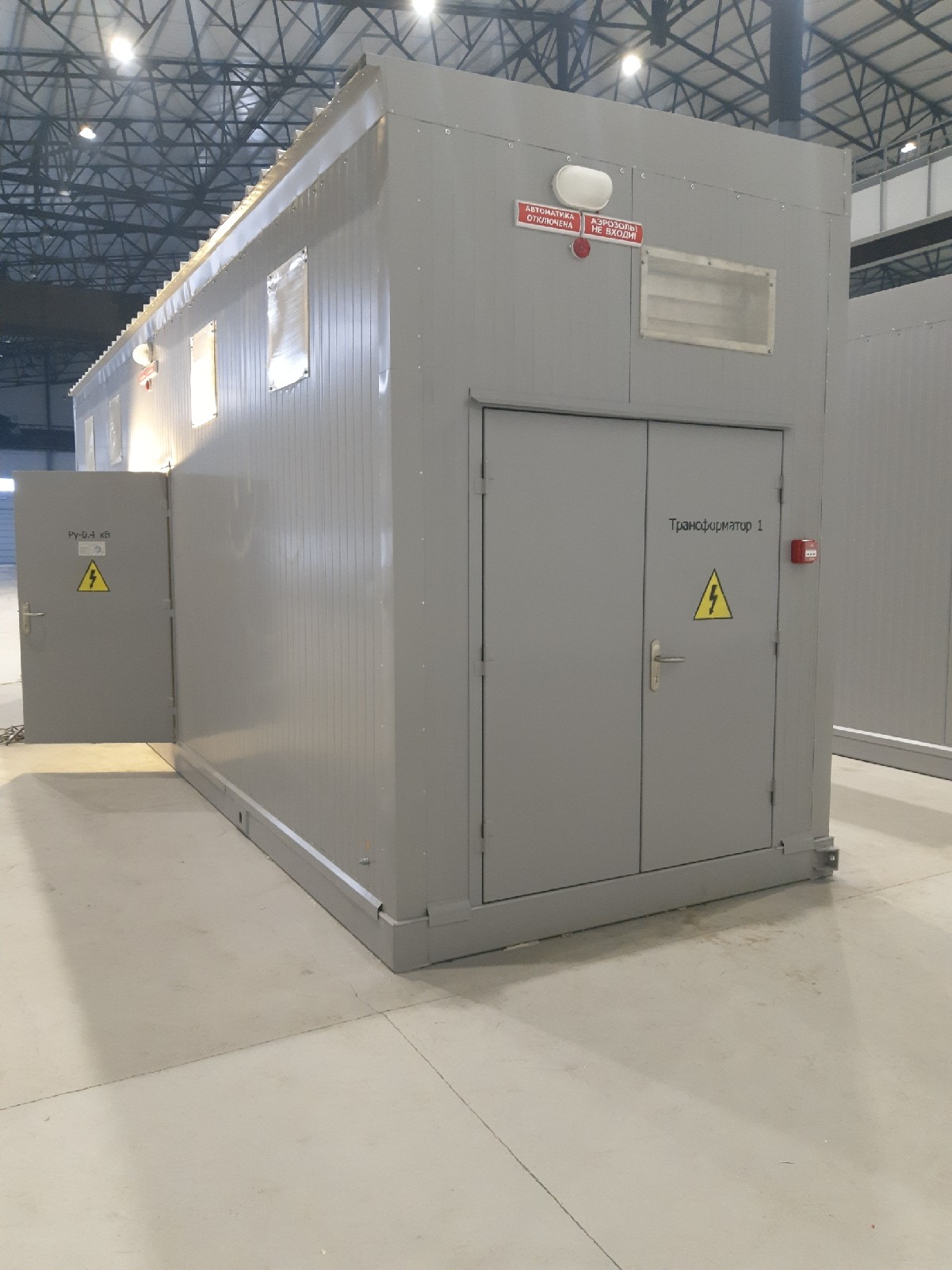

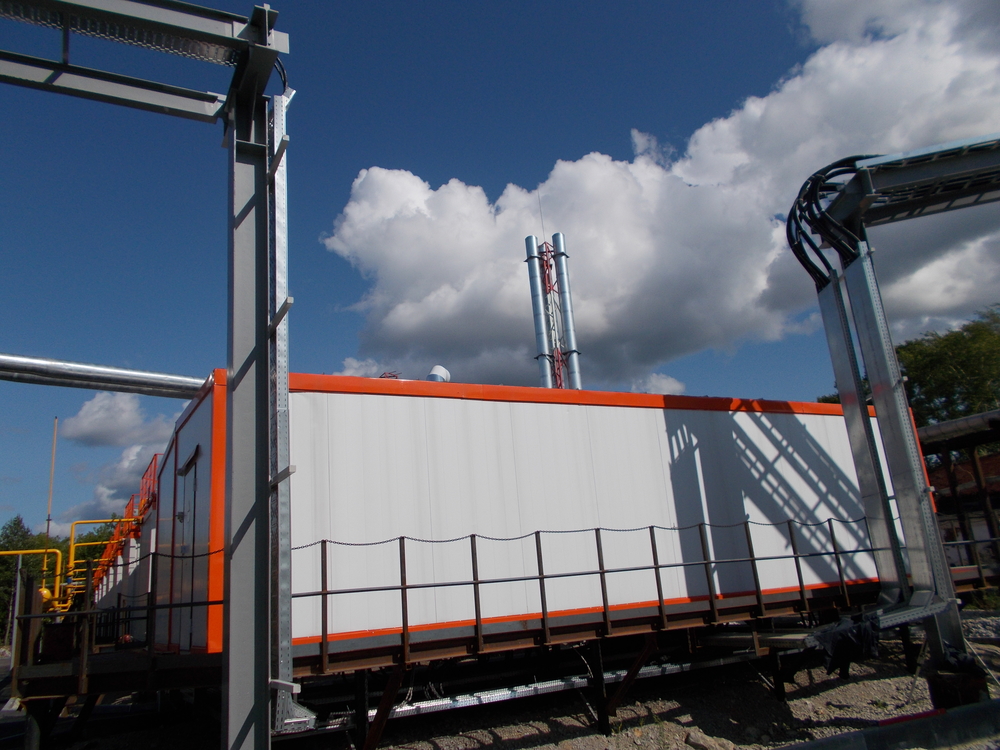

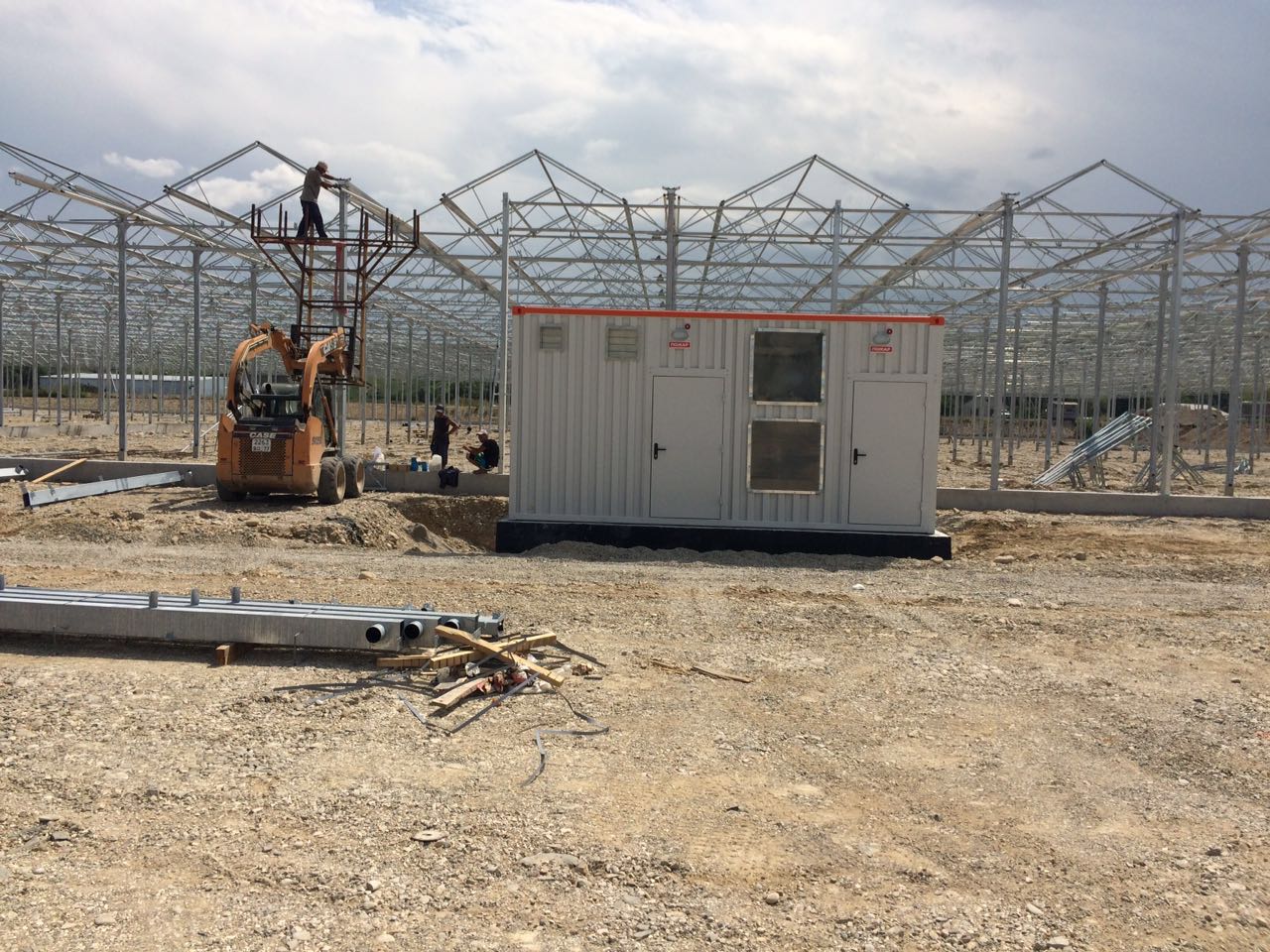

Распределительные подстанции, (ЦРП, РУ 10, РП), трансформаторные подстанции предназначены для приема, распределения и защиты питающих линий на напряжение до 20 кВ. Оборудование установлено в цельнометаллический блок, размерами до ШхВхГ 16000х3200х3500. Блок производится по ТУ компании, с гарантией качества применяемых компонентов.

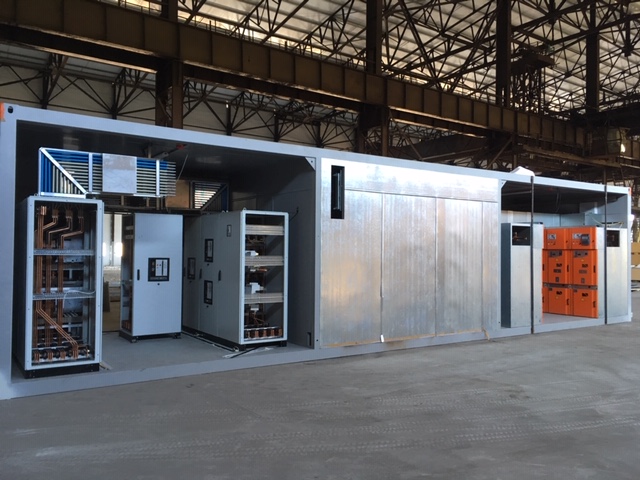

Неограниченные возможности по компоновке блоков и возможность разделять функциональные отсеки:

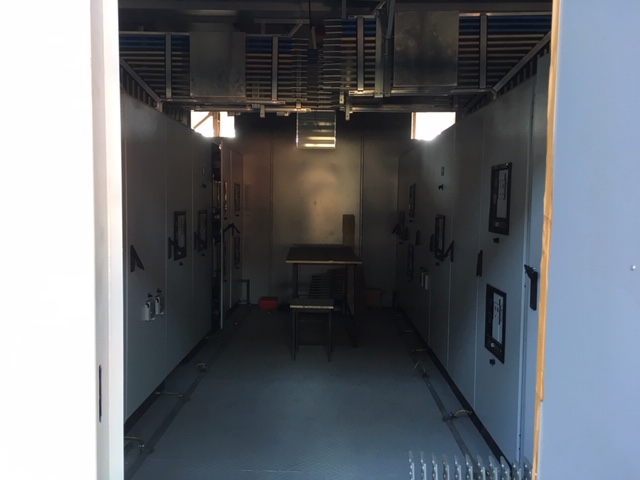

  • Отсек РУ6-10-35кВ
  • Отсек РУ 0,4

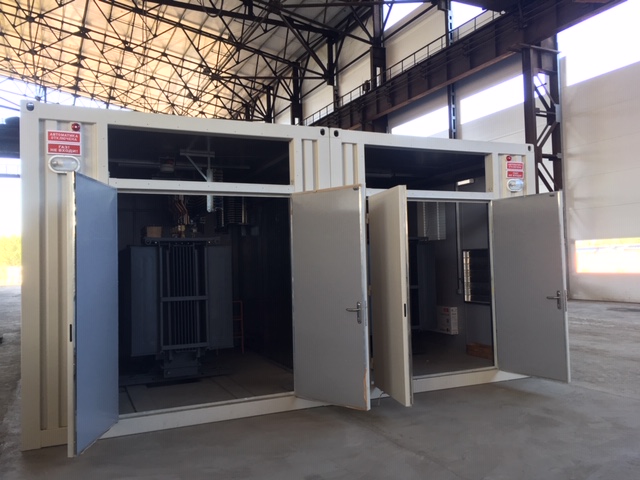

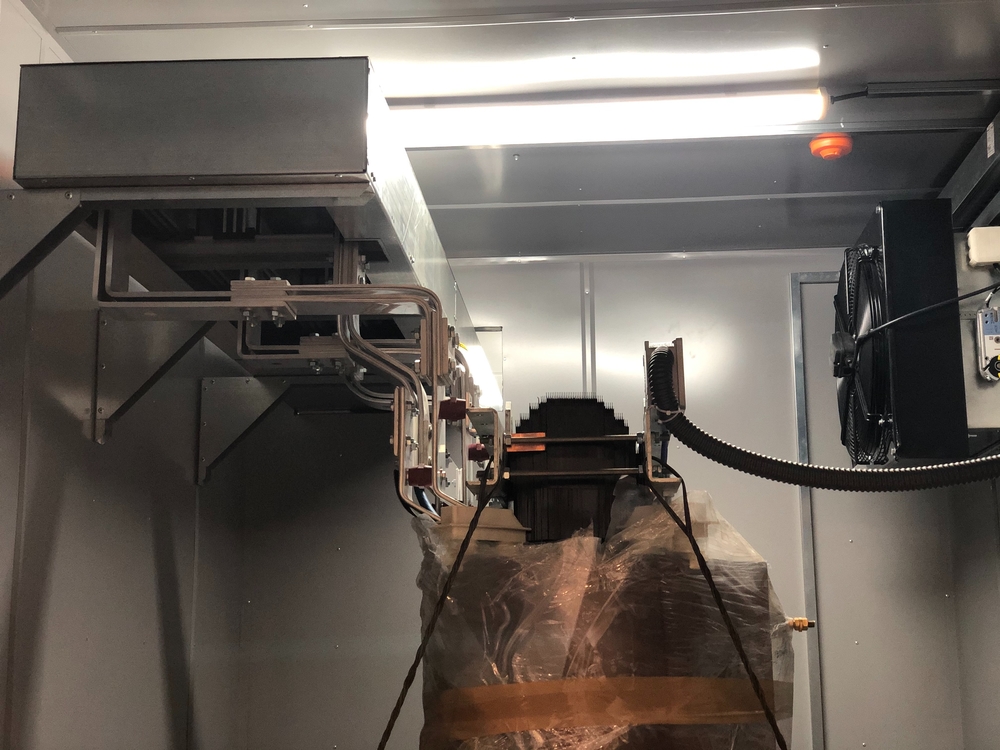

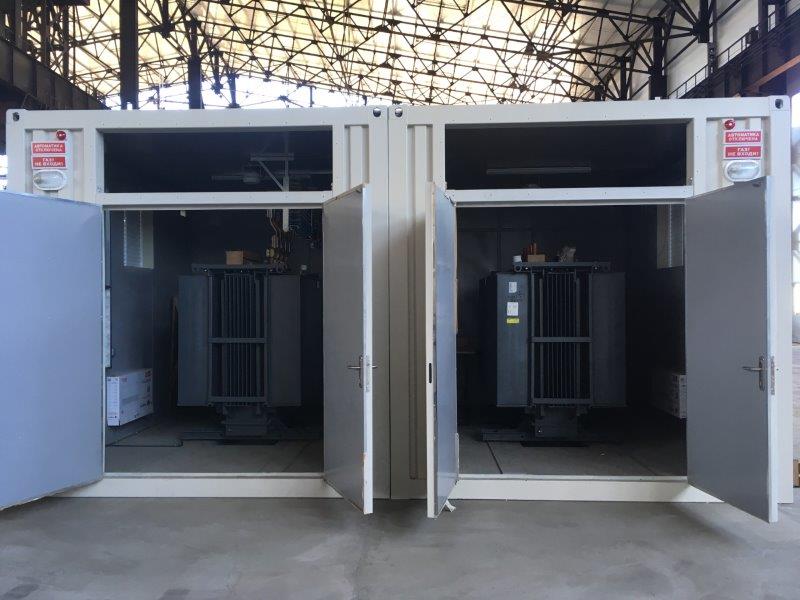

  • Отсек Силового трансформатора
  • Отсек оборудования автоматики и управления
  • Отсек для дежурного персонала

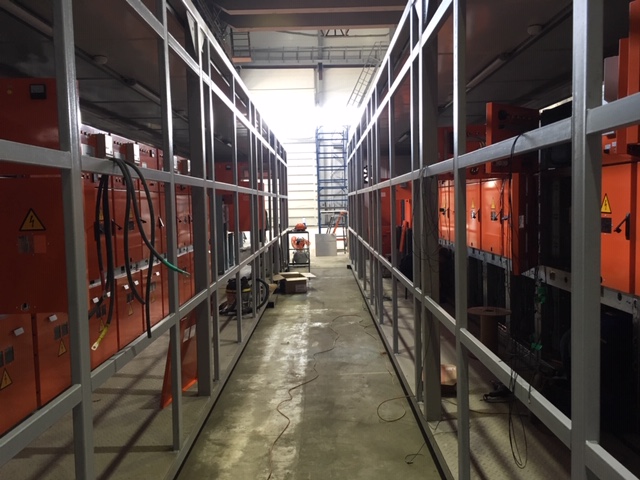

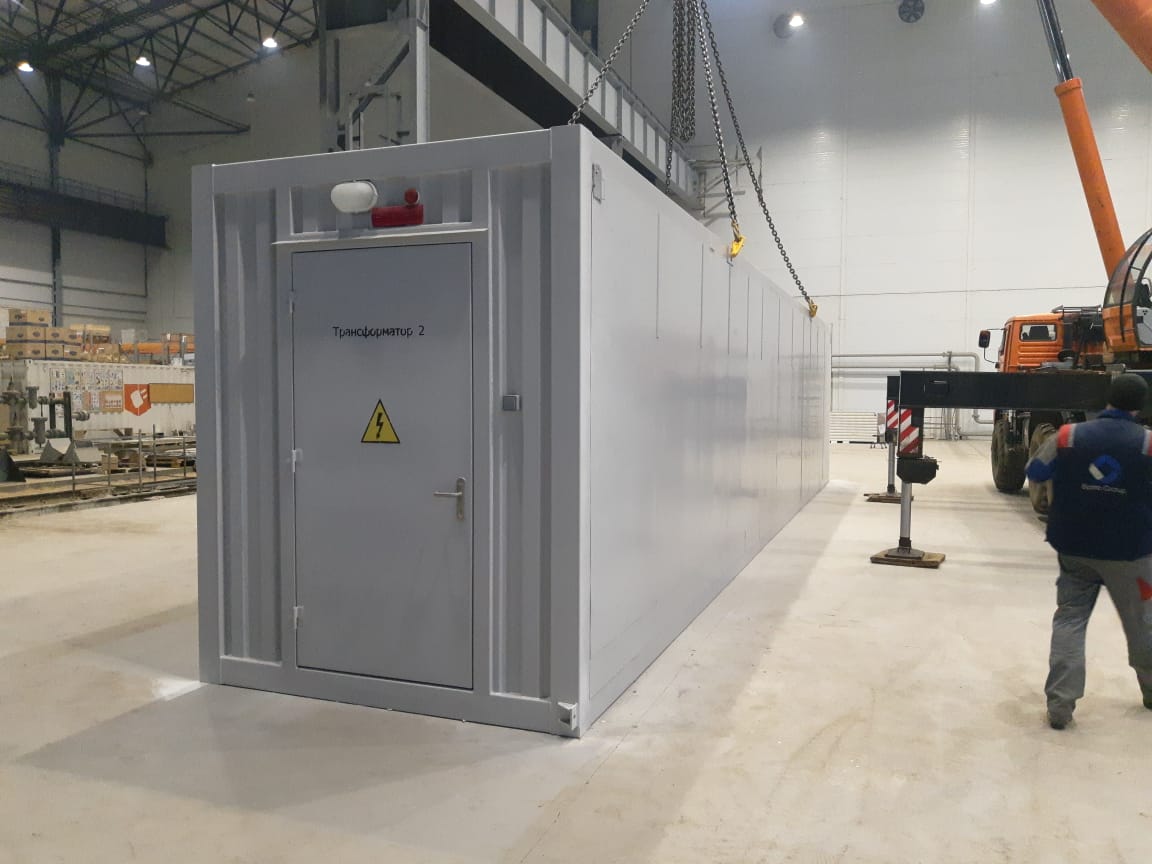

Рама – в основе силовой каркас из трубы, сечением до 250мм. Сварка компонентов выполнена квалифицированными профессионалами с применением сертифицированных узлов подъема. Жесткость конструкции силовой рамы обеспечивает возможность установки блоков на фундамент по четырем точкам.

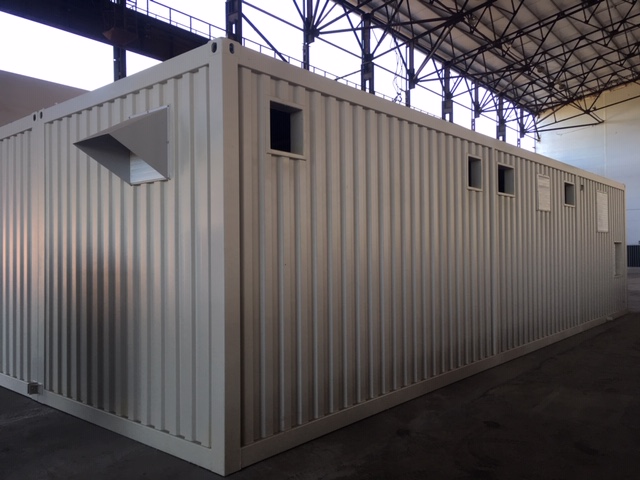

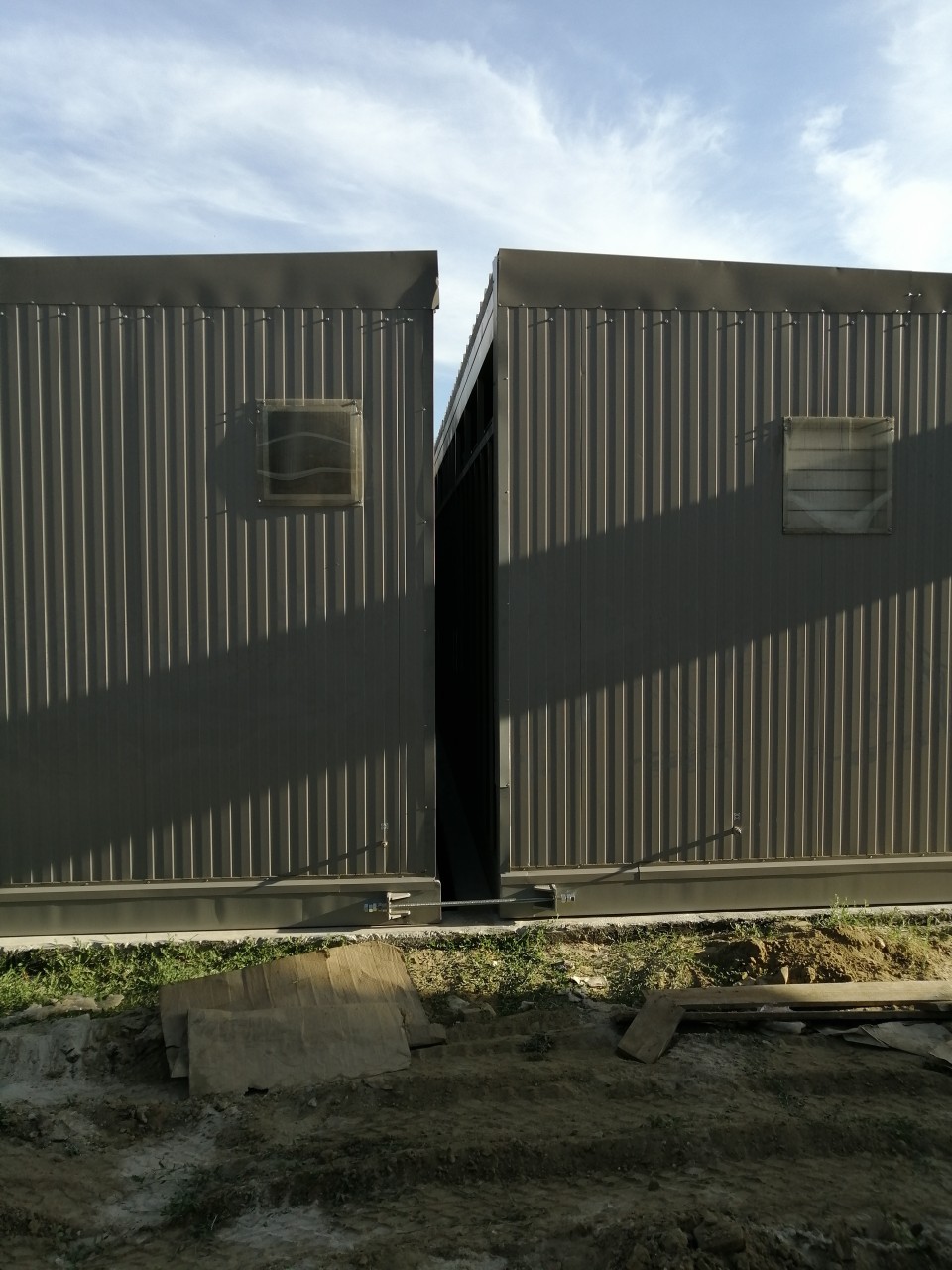

Стены внешние – рифленый 2-х мм.  стальной лист, обеспечивает дополнительную торсионную жесткость конструкции, а так же повышенную вандала устойчивость. Крыша имеет уклон 2 градуса, для обеспечения скатывания воды.

Утепление – Контейнер теплоизолирован в соответствии с условиями эксплуатации.

Минеральная вата rockwool.

Проемы воздушных клапанов снаружи закрываются снегозащитой, предотвращающими повреждение клапанов во время эксплуатации и хранения, и обеспечивающими защиту от попадания в них дождя и снега.

Антивандальное исполнение контейнера исключает, возможность несанкционированного проникновения внутрь корпуса контейнера и предотвращает возможность демонтажа элементов контейнера без применения специального оборудования.

Антикоррозийные защитные покрытия внутренних и наружных поверхностей соответствуют требованиям ГОСТ 9.032, ГОСТ 15150 и СНиП 2.03.11.

Теплоизоляция корпуса и днища контейнера выполнена звукопоглощающими плитами минеральной ваты с повышенной устойчивостью к акустическим воздействиям НГ/100 мм.

Внутренняя облицовка стен, потолка и дверного полотна контейнера выполнена из оцинкованного металлического листа.

Пол корпуса блок-контейнера выполнен из окрашенного маслобензостойкой эмалью рифленого стального листа.

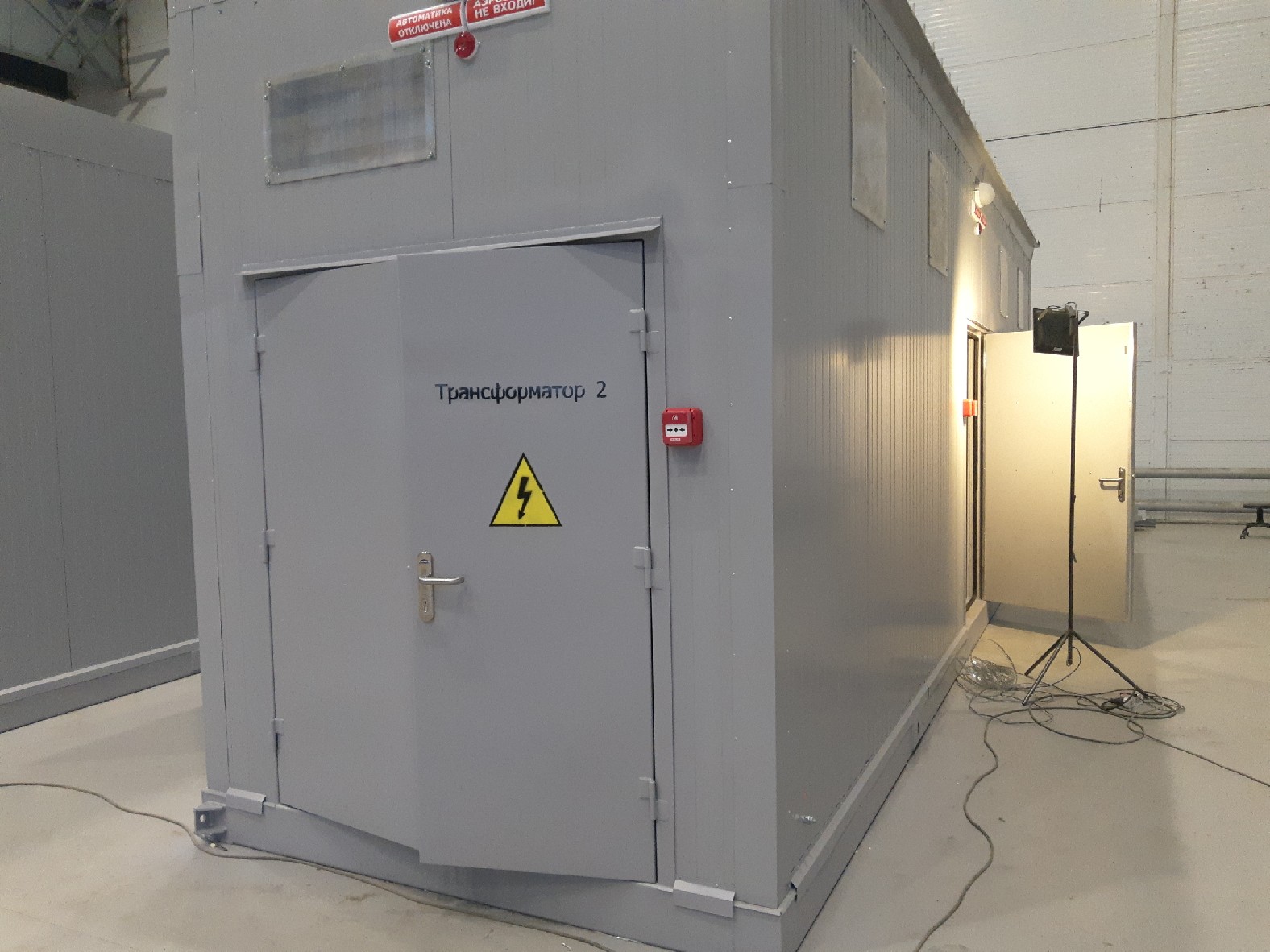

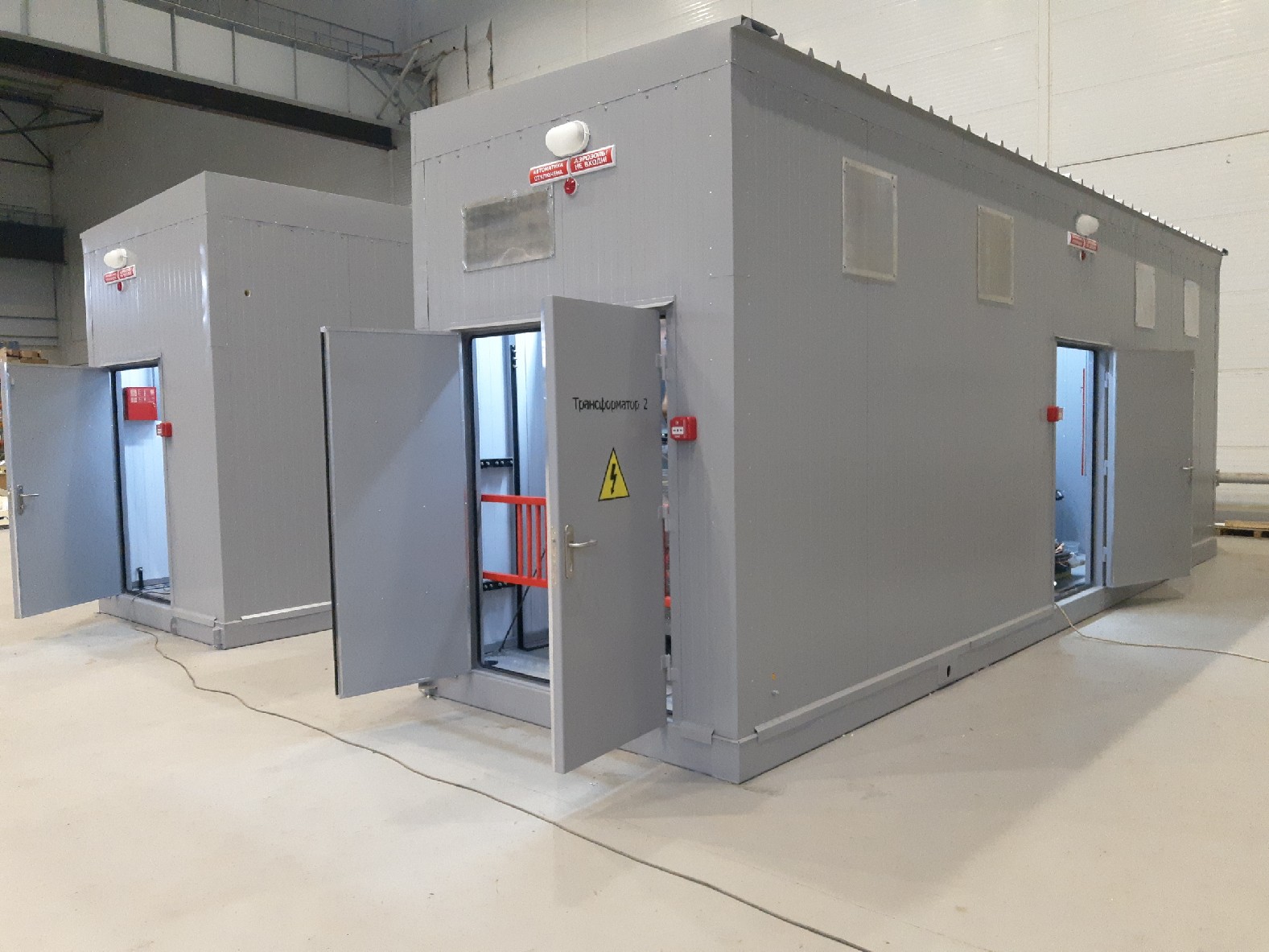

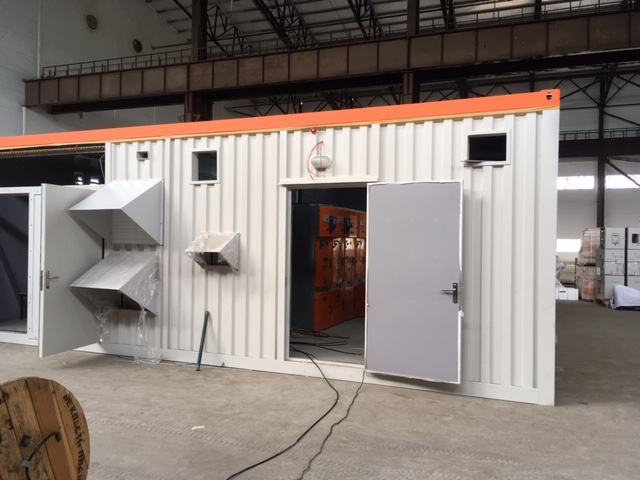

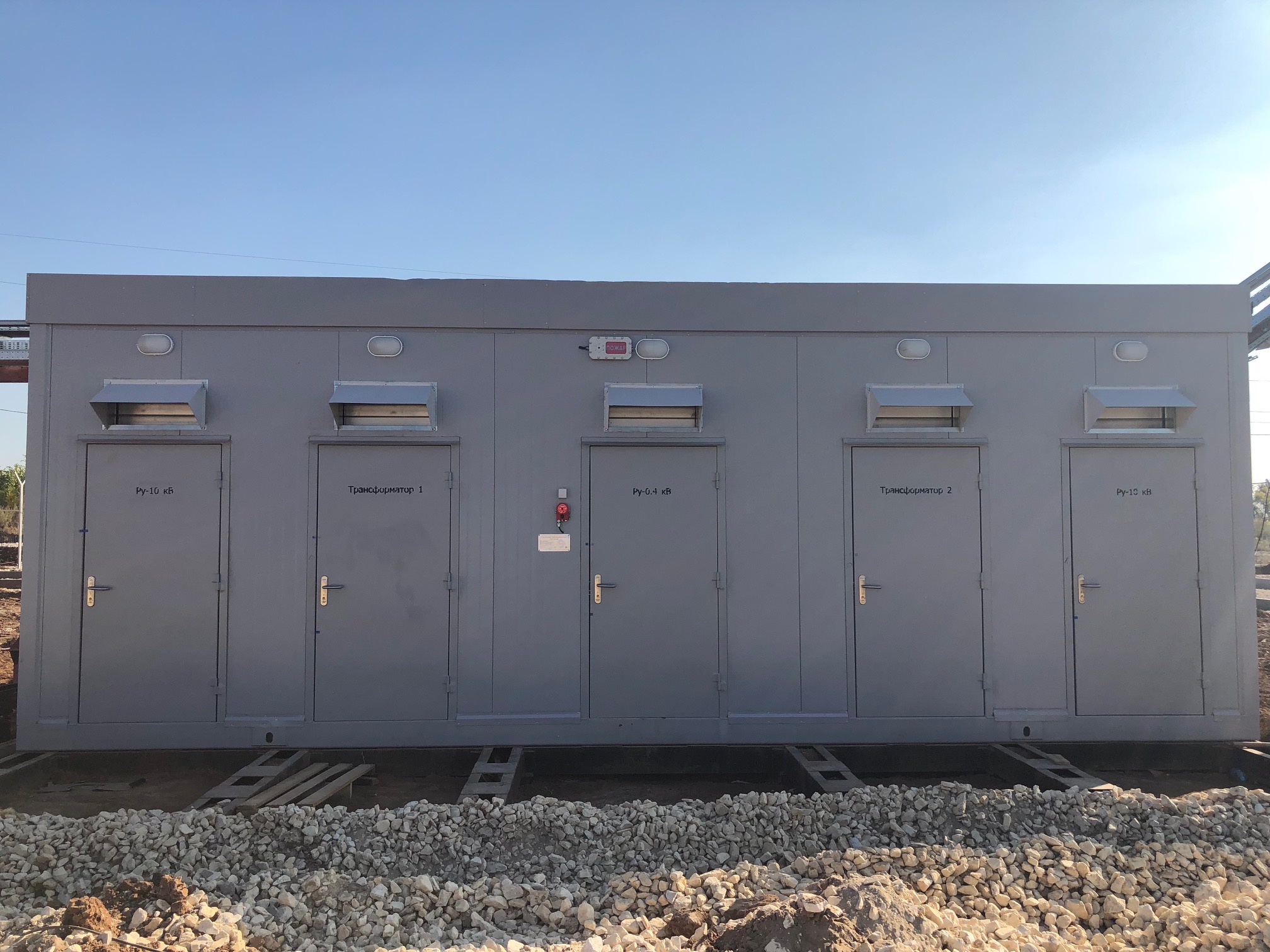

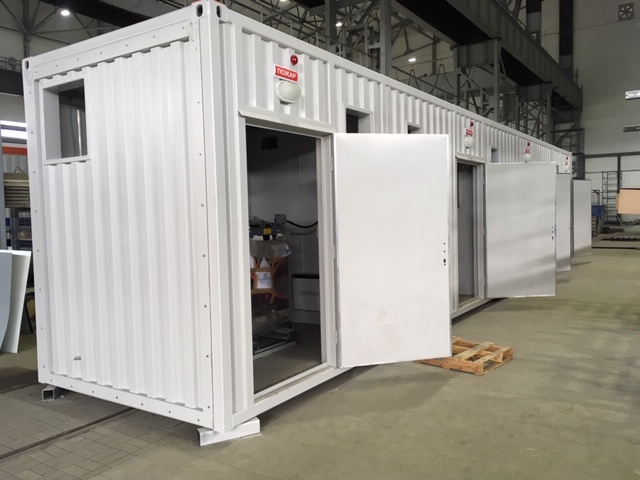

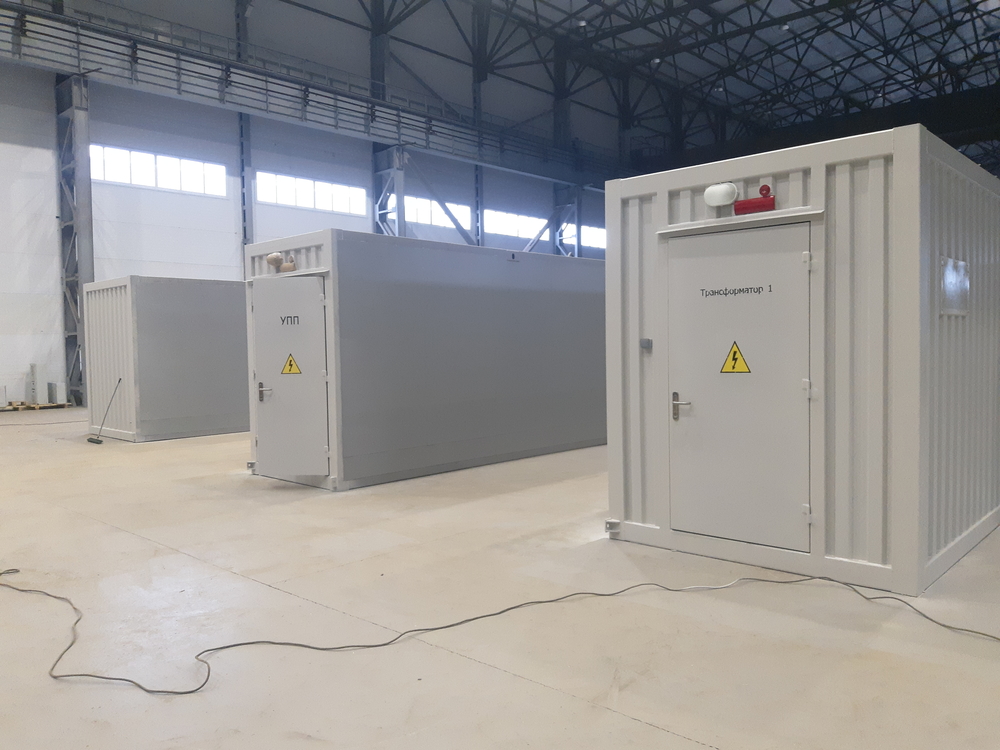

Двери выполняются в боковых стенках контейнера в габаритах обеспечивающих легкий доступ к основным деталям и узлам подстанции . Все двери оборудованы врезными замками, комплектами «Антипаника», резиновыми уплотнителями, распашные ворота – стандартным запорным устройством. Окантовка проемов дверей выполнена оцинкованными листами.

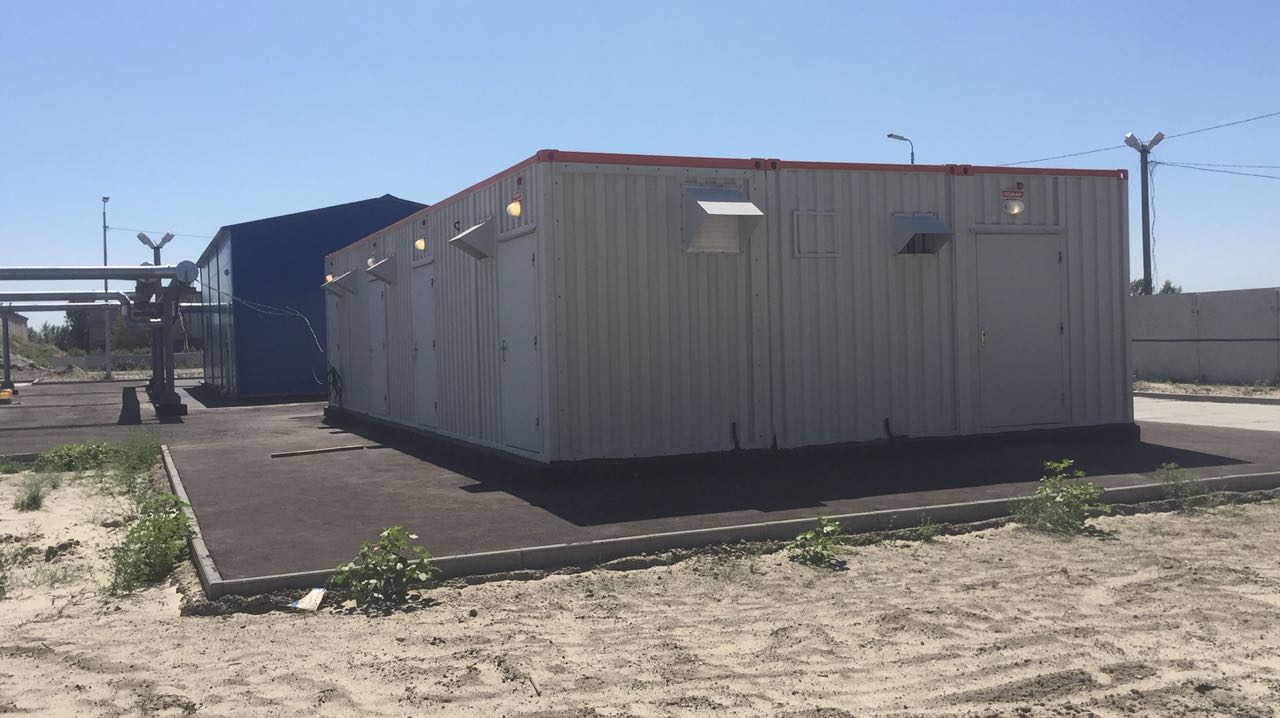

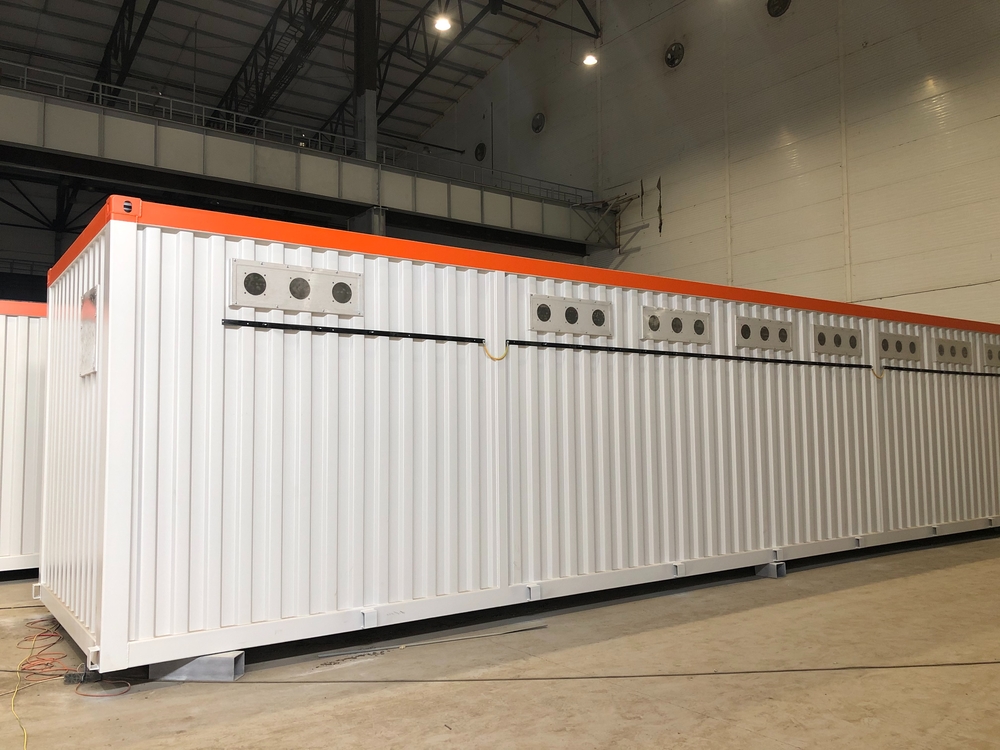

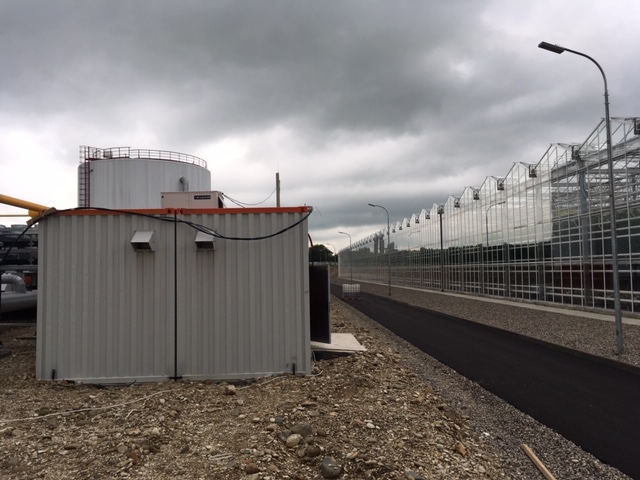

Все технологические вентиляционные проемы в стенах контейнера и распашных воротах оснащены снегозащитными решетками и козырьками из нержавеющей стали (опция)

Места установки сальниковых досок для подключения внешних силовых и контрольных кабелей через стены контейнера предварительно согласовывается с Заказчиком

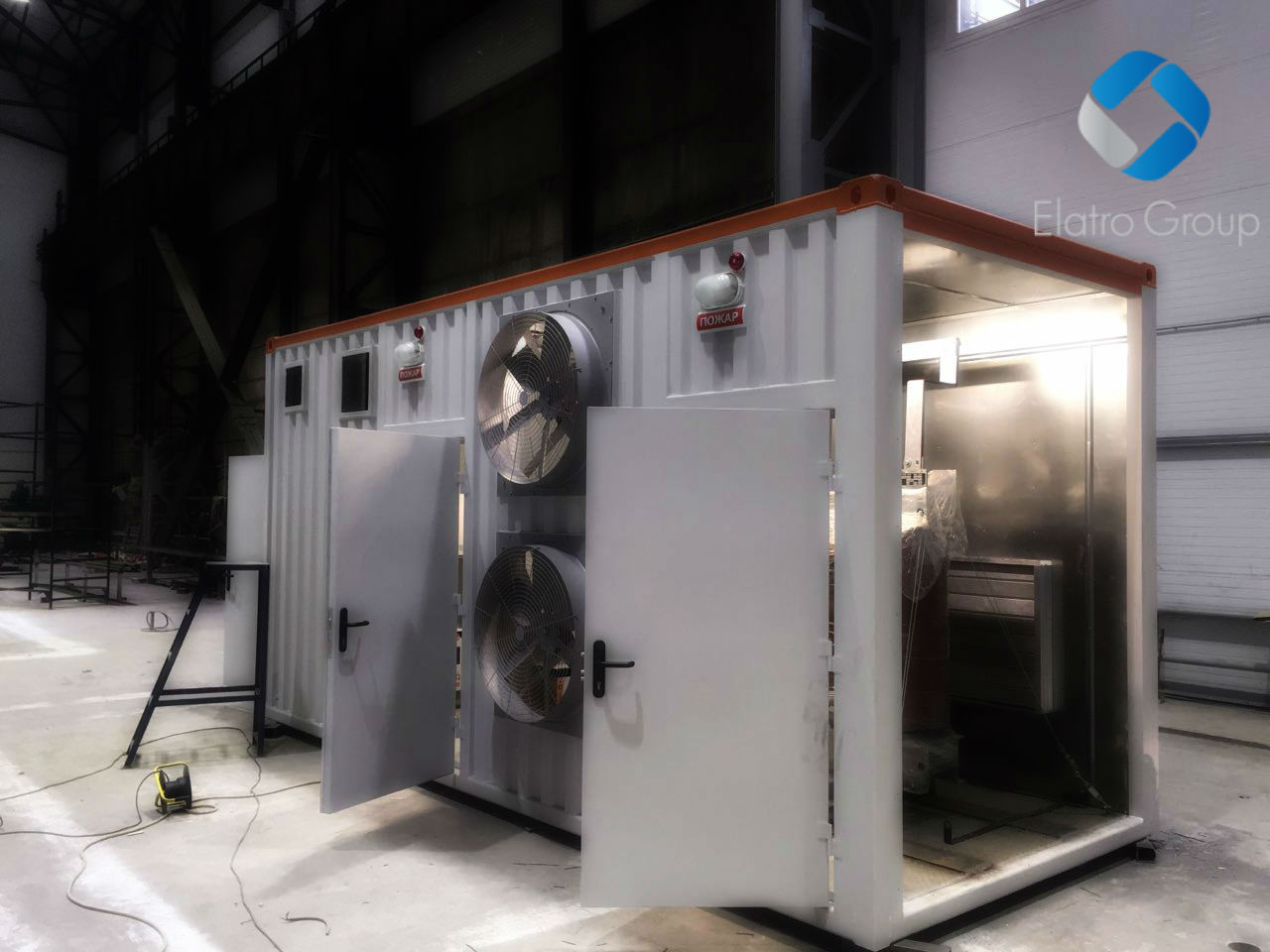

СИСТЕМА ВЕНТИЛЯЦИИ И ОБОГРЕВА

Система вентиляции и обогрева предназначены для подачи поддержания оптимальной для работы электрооборудования температуры воздуха в контейнере.

Система вентиляции включает в себя:

  • клапаны воздушные
  • привода клапанов электрические

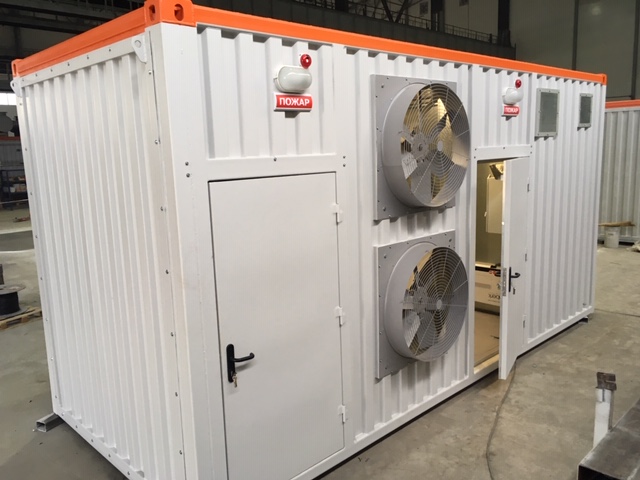

  • вентиляторы
  • решетки жалюзийные
  • короба вентиляторный
  • снегозащиту

Работа системы вентиляции контейнера осуществляется в автоматическом режиме по температуре воздуха внутри помещения.

Клапаны воздушные притока и выброса воздуха представляют собой коробчатую конструкцию, внутри которой установлены жалюзи.

Жалюзи системы оснащены электромагнитными приводами постоянного тока.

Система обогрева состоит из электроконвекторов. Управление их работой осуществляется в ручном режиме.

СИСТЕМА ОСВЕЩЕНИЯ

В контейнерах предусмотрено основное и аварийное (освещение безопасности) освещение.

Освещение обеспечивается при помощи светодиодных светильников.

В отсеках контейнеров предусмотрены светильники аварийного освещения для светодиодных ламп с аккумулятором исп.  Питание ламп аварийного освещения выполняется от встроенных аккумуляторных батарей. Зарядка батарей осуществляется автоматически. Включение ламп аварийного освещения происходит автоматически при пропадании питающего напряжения.

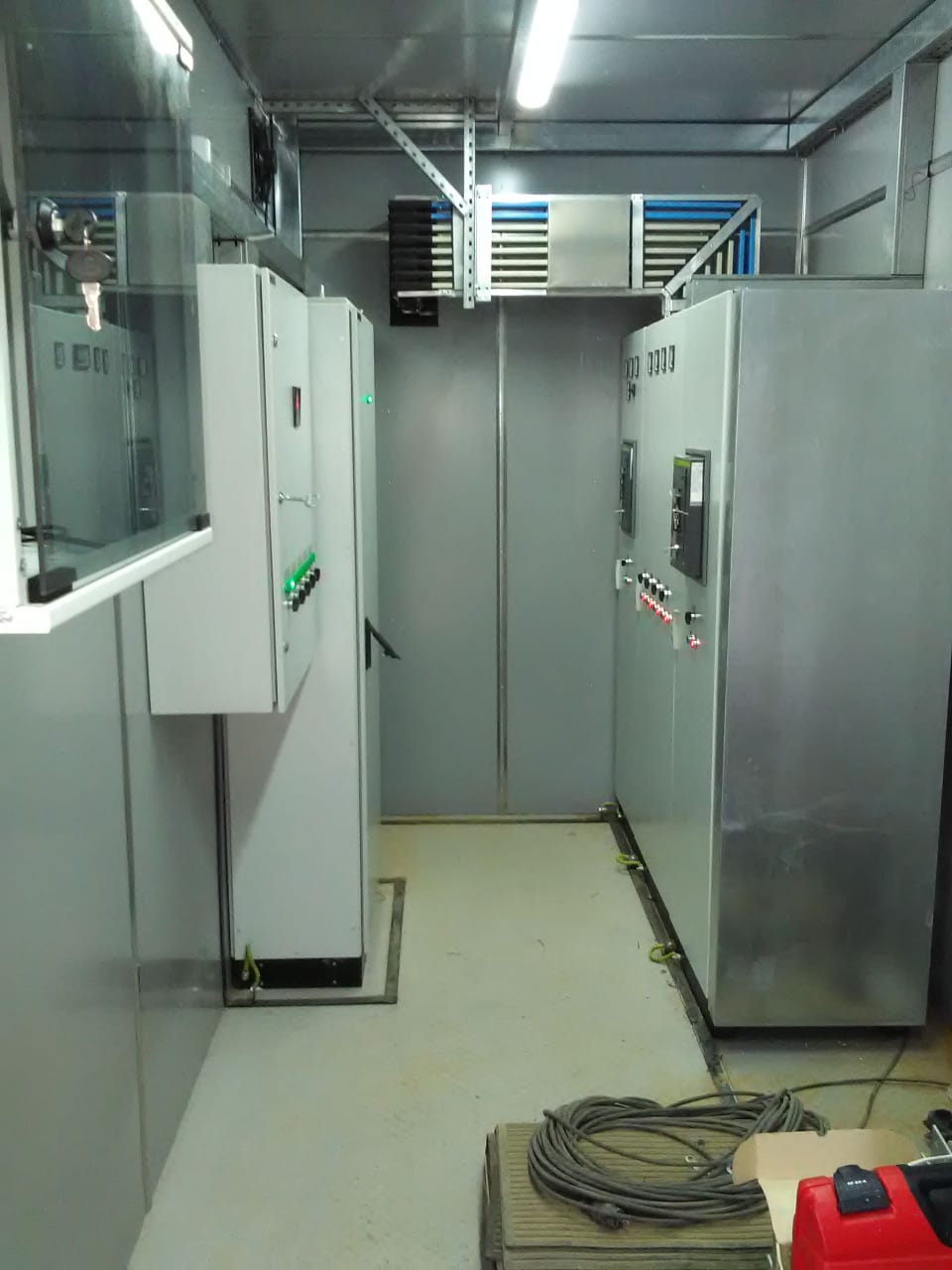

ШКАФ СОБСТВЕННЫХ НУЖД

Шкаф собственных нужд (ШСН) предназначен для обеспечения электропитанием систем контейнеров,

ШСН обеспечивает:

  • прием и распределение между потребителями напряжения ~380 В и ~220 В;
  • электропитание электроконвекторов отопления контейнера;
  • электропитание пожарной и охранной систем блок-модуля
  • управление освещением: основным, аварийным;
  • сигнализация и наличия напряжений ~380 В на вводах;
  • сигнализация состояния систем отопления и вентиляции блок-модуля;

Электропитание устройств собственных нужд осуществляется переменным током напряжением ~380/220 В и постоянным током 24 В от ИБП.

ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

Состав оборудования:

  • прибор приемно-контрольный и управления охранно-пожарный «Гранит-2» или аналог;
  • дымовой датчик ИП 212-63 «Данко»;
  • извещатель тепловой ИП 101-1А;
  • считыватель TouchMemory (накладной);
  • ключ TouchMemory.

Системы безопасности

Видео наблюдения и контроля доступа.

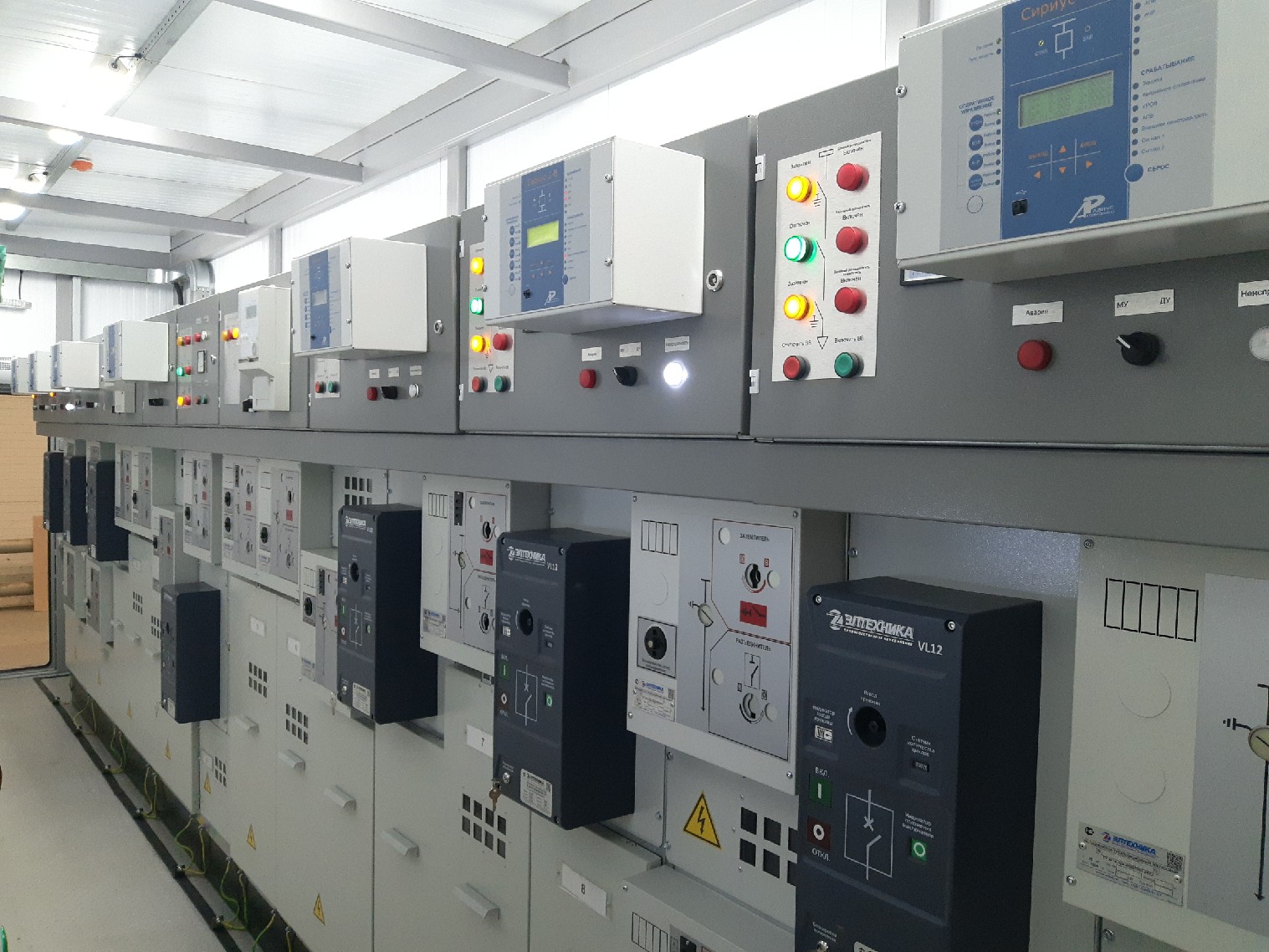

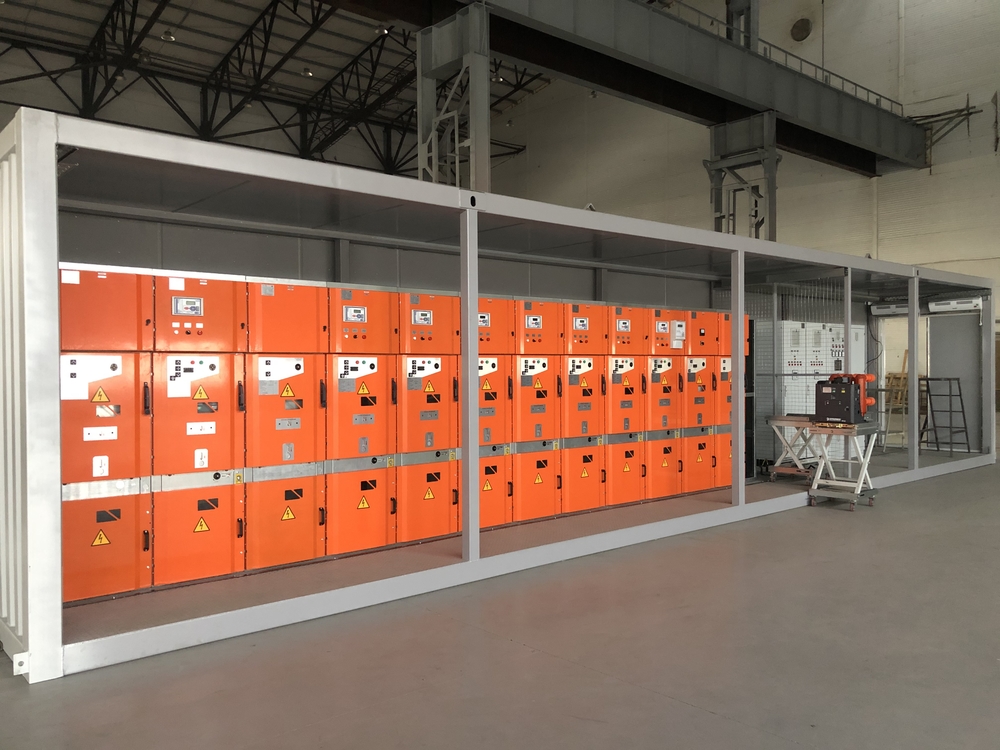

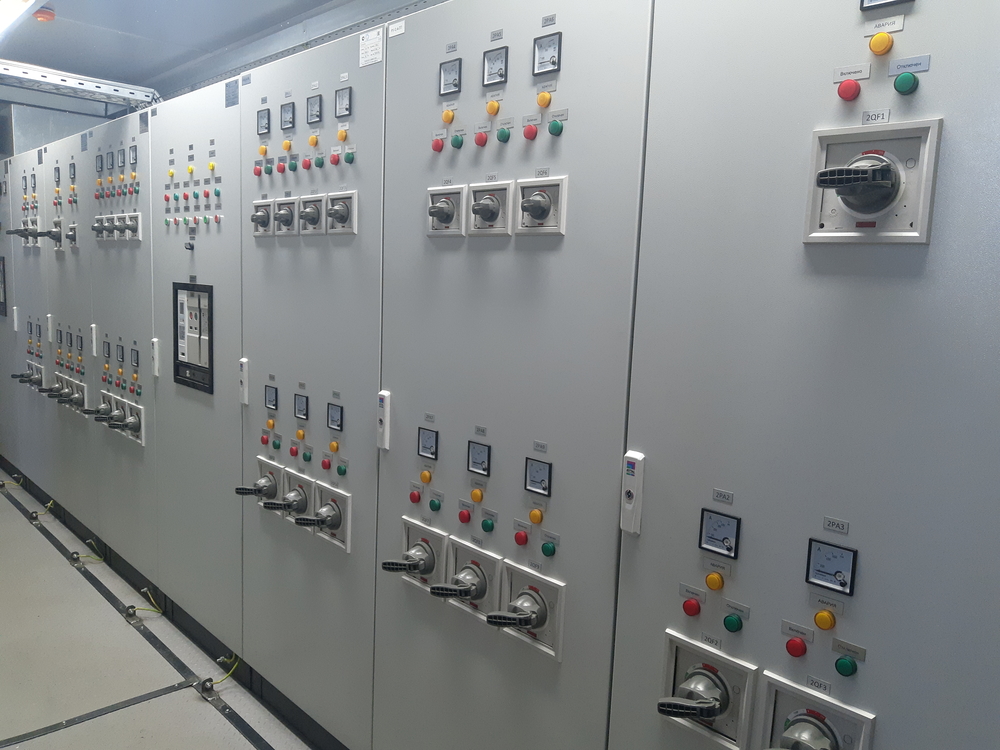

Применяемое оборудование РУ 10 кВ:

  • Ячейки КСО 200
  • Ячейки КСО 210
  • Ячейки КРУ 300
  • Ячейки КРУ 350
  • Ячейки SM6
  • Ячейки Sarel
  • Модульные ячейки RM6

Напряжение
до 35 кВ
Ширина
16000
Высота
3200
Глубина
3500
