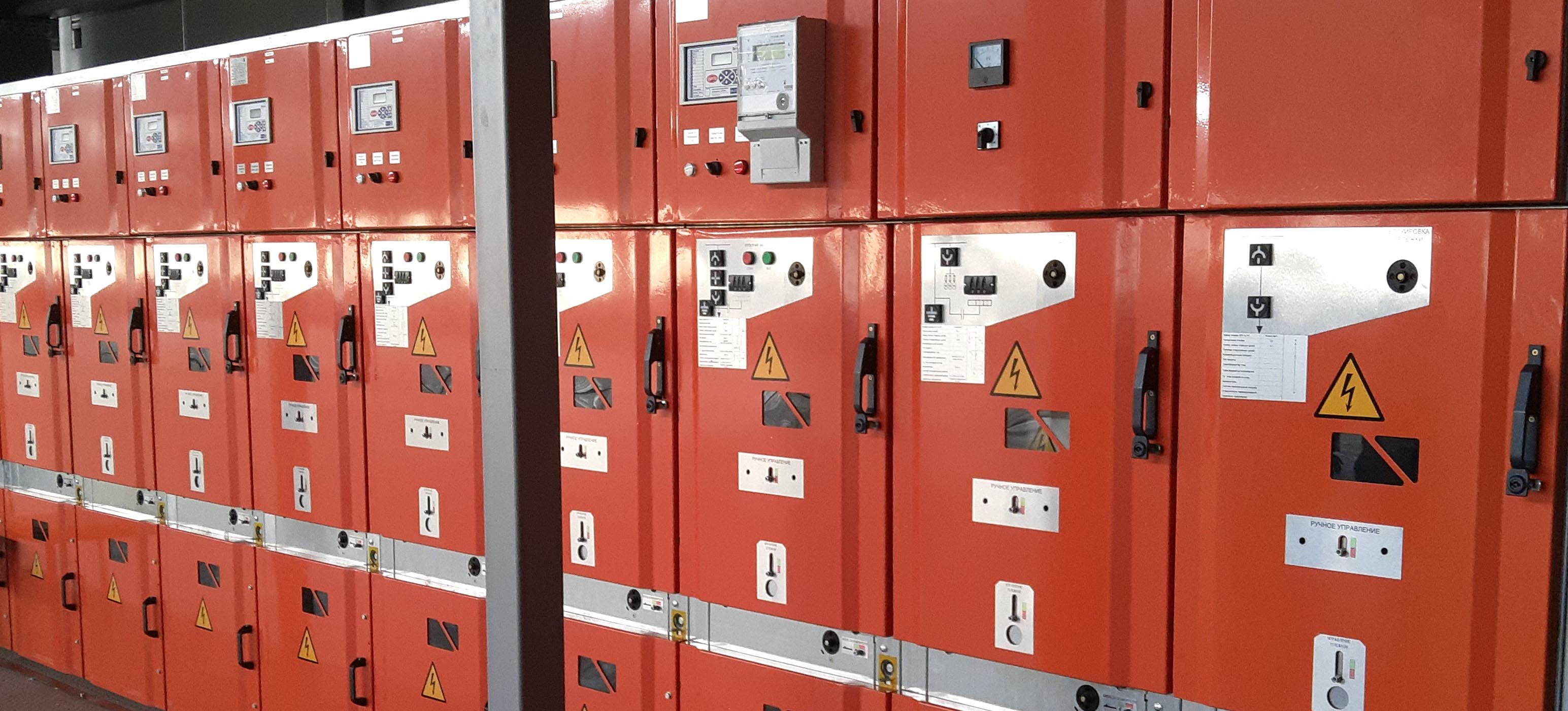

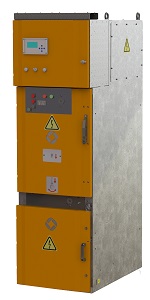

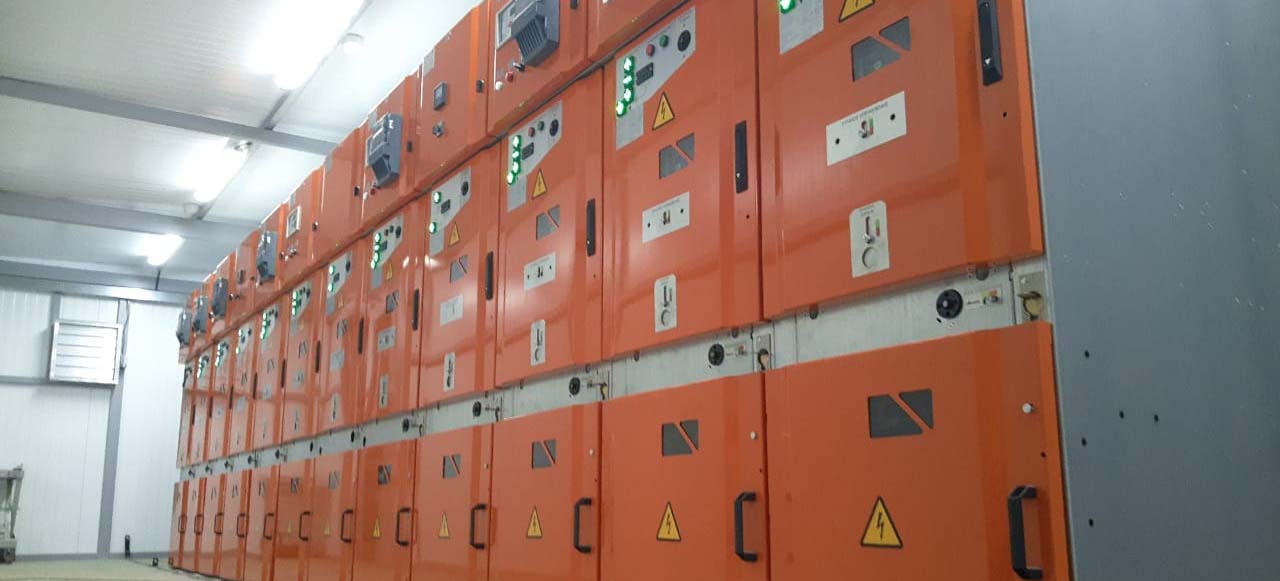

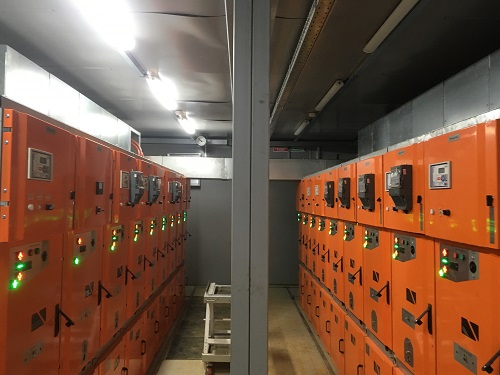

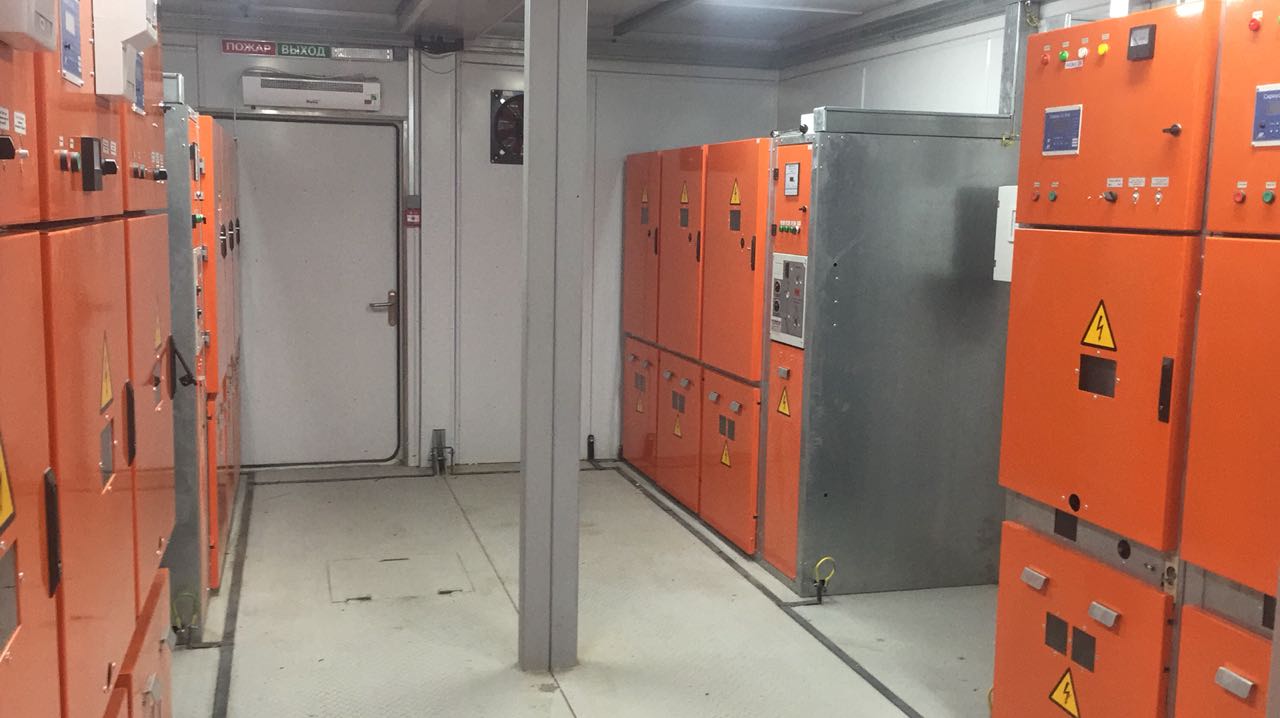

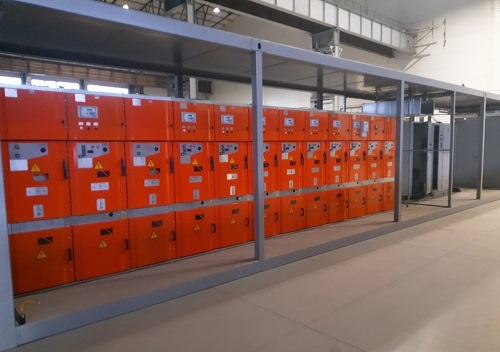

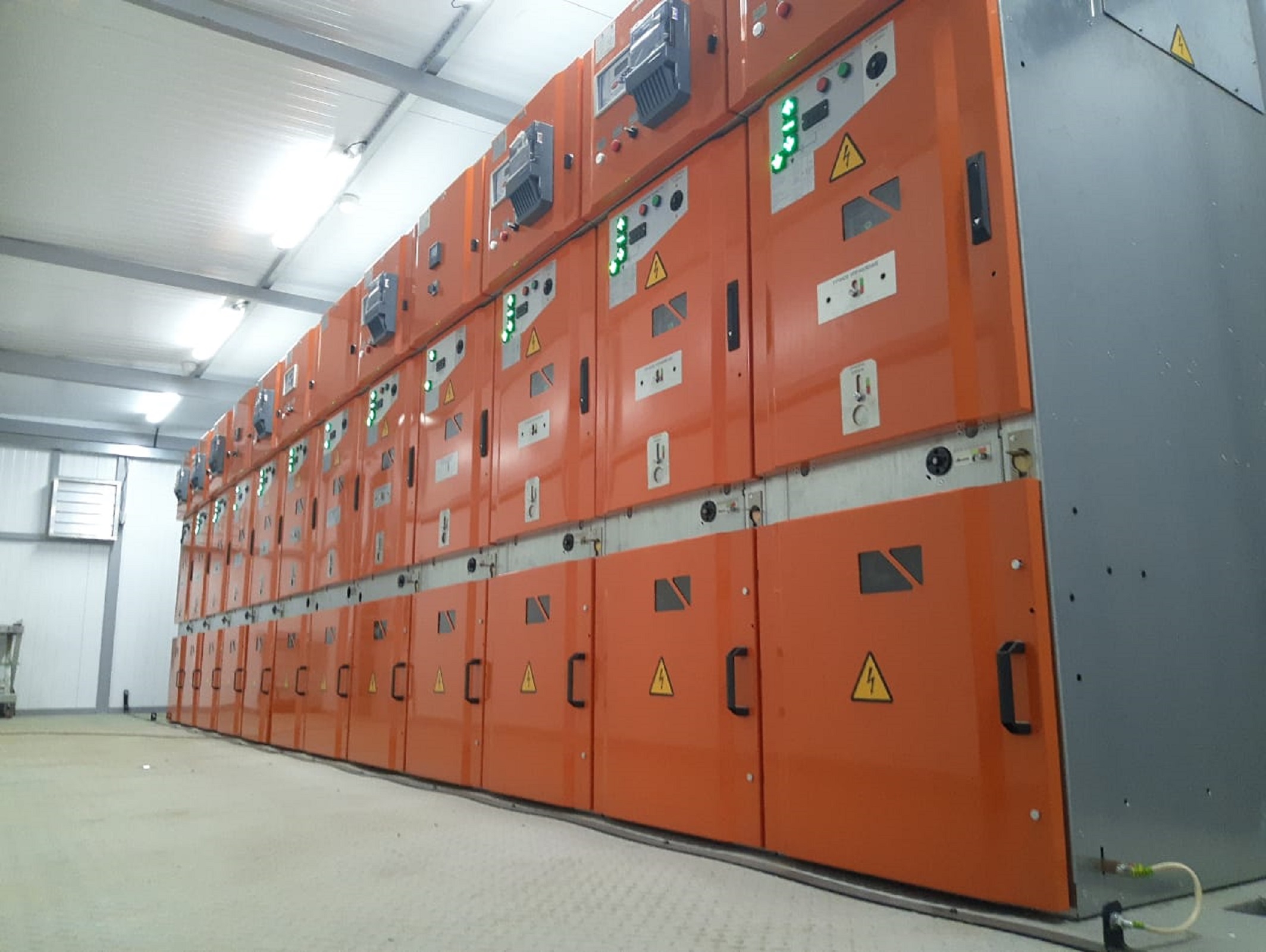

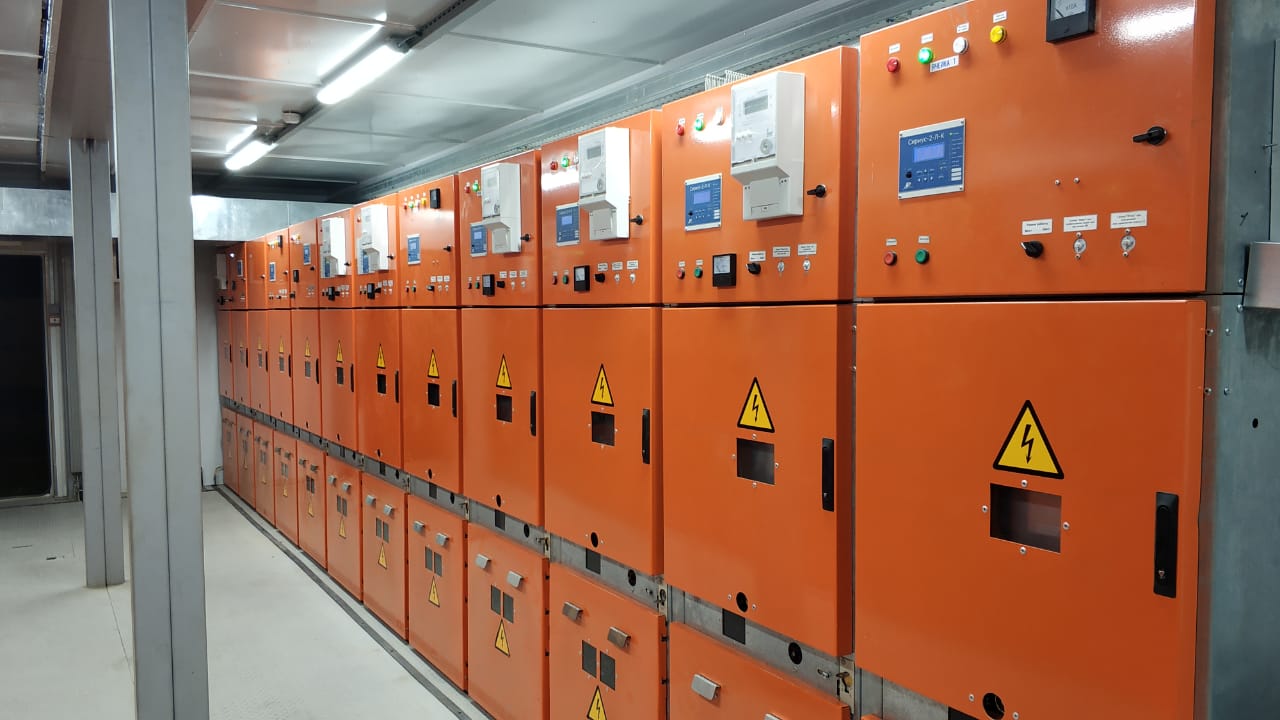

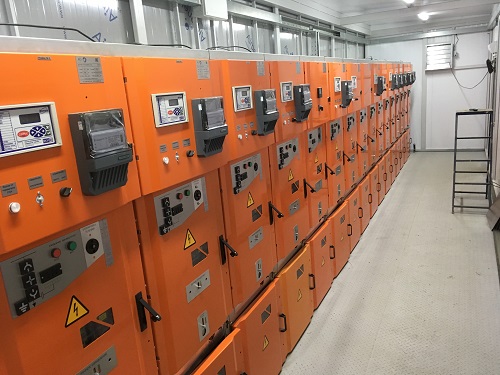

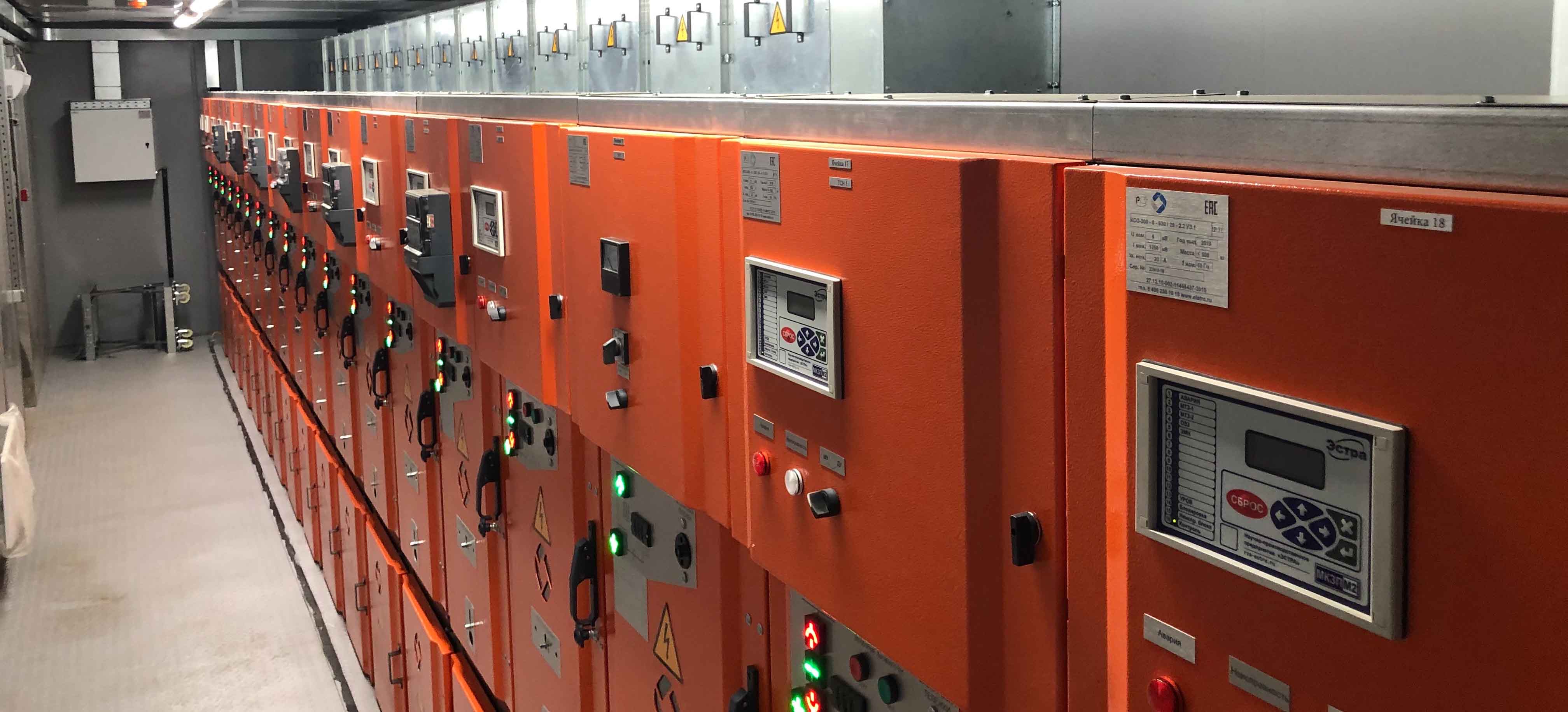

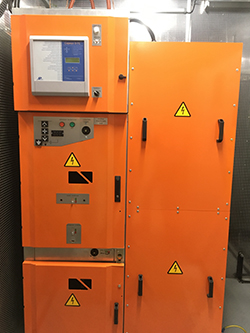

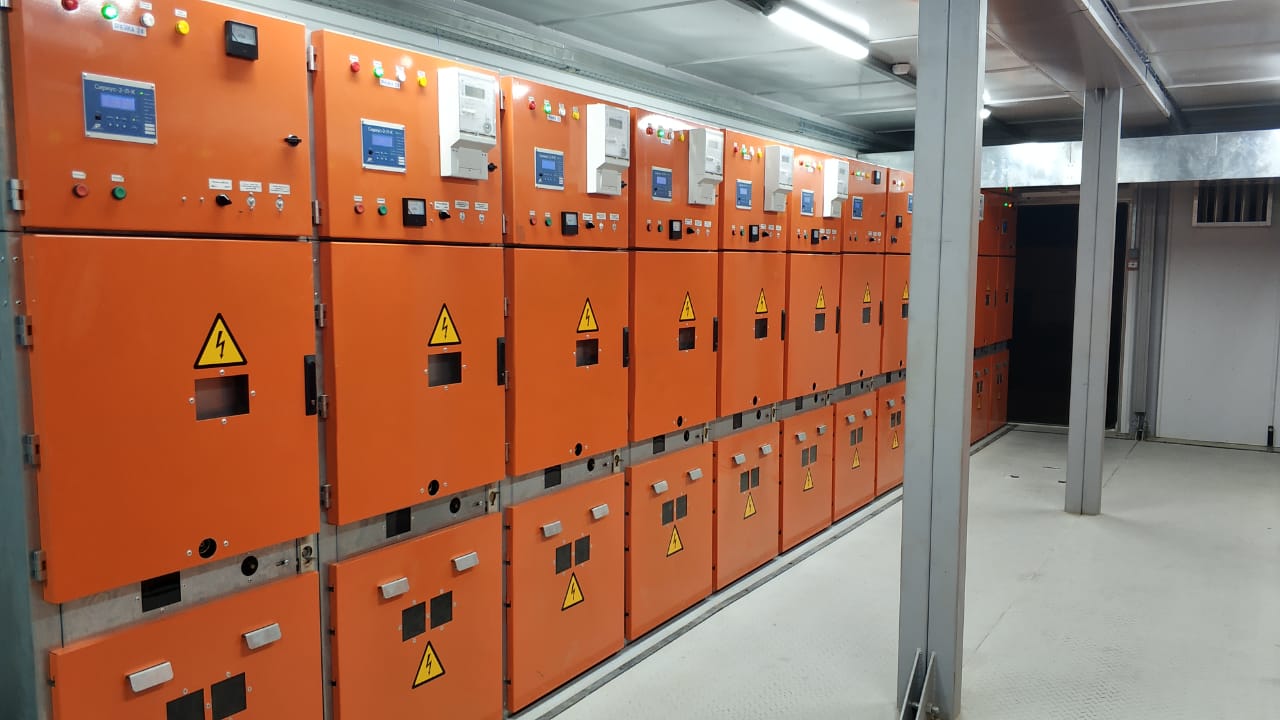

КСО ELMod 300
Малогабаритные ячейки выкатанного исполнения для электрических сетей на напряжение 6-10 кВ. и ток до 1250А.
Максимальный функционал ячейки ELMod 300, удобство обслуживания, безопасность и малый размер делаю их идеальными для внутренней установки в помещениях ЦРП, трансформаторных подстанциях (ТП), закрытых распределительных устройствах (ЗРУ), распределительных устройствах (РУ) согласно требований ГОСТ 15543, ГОСТ 15150.
- Корпус разделен на функциональные отсеки, каждый из которых оснащен отдельным каналом для сброса избыточного давления, что обеспечивает защиту персонала при внутренних дуговых коротких замыканиях;
- Безопасность эксплуатации коммутации, системой встроенных механических и электрических блокировок в соответствии с требованиями ГОСТ и ПУЭ;
- Высокая надежность конструкции и входящего в состав КСО ELMod 300 оборудования сводит к минимуму затраты на ремонт и техническое обслуживание;
- Цепи вторичных коммутаций, проложенные в металлических кабель-каналах, обеспечивают их защиту и высокую помехозащищенность;
- Широкая линейка применяемых силовых выключателей отечественного и зарубежного производства обеспечивает гибкость при принятии более выгодного технико-экономического решения;
- Визуализация положения главных цепей;
- Широкие возможности реализации схемных решений.

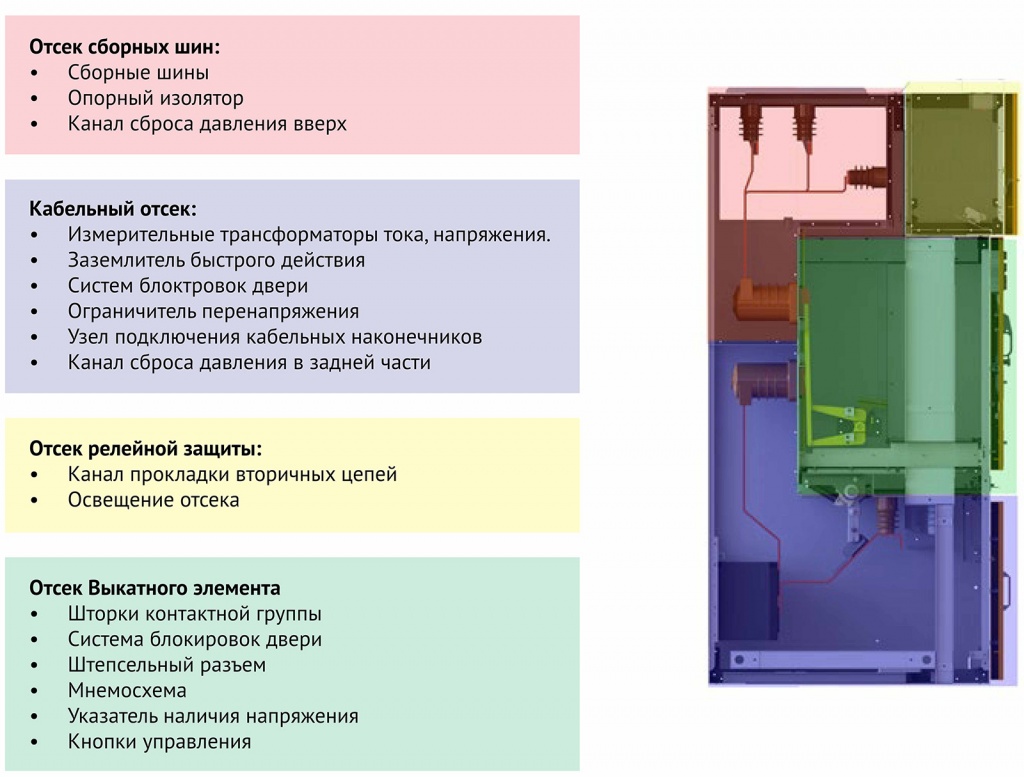

Описание и функционал отсеков
Ячейка КСО серии ELMod 300 состоит из 4-х отсеков, разделенные перегородками:

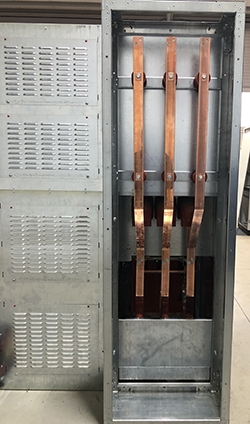

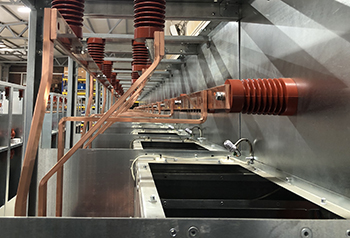

Отсек сборных шин
Сборные шины выполнены из плоских медных или алюминиевых шин. Соединение контактные выполнены с применением пружинных шайб, что обеспечивает компенсацию теплового расширения в месте контактного пятна. Дополнительно, отсеки сборных шин могут быть отделены проходными изоляторами.
Доступ к отсеку осуществляется с верху/снизу.
ОТСЕК РЕЛЕЙНОЙ ЗАЩИТЫ
Отсек выполнен в виде электрического шкафа, из оцинкованного листа 2 мм. Устанавливается на корпус ячейки сверху и имеет съемную конструкцию. Двойная перегородка отделяет отсек от отсека сборных шин и функционального отсека.
Отсеки соседних ячеек соединяются между собой через специальное окно, в верхней части отсека РЗА.
Применяемые защиты:
- Sepam.
- СИРИУС.
- REF.
- Siprotec.
- МКЗП.
- и другие.
ФУНКЦИОНАЛЬНЫЙ ОТСЕК
Стандартизированная конструкция выкатного элемента дает возможность интегрировать вакуумные выключатели ведущих производителей, а также выкатные элементы с трансформаторами напряжения, контакторами и секционными разъединителями.

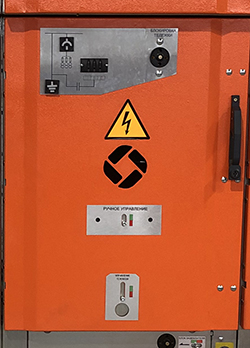

На двери отсека установлены кнопка аварийного отключения, смотровое окно положения и состояния выключателя, а так же механизм выкатывания тележки.
Тележка имеет механические и электромагнитные блокировки оперирования в положении : Рабочее, ТЕСТ, Выкачено
- Рабочее- вторичные цепи с силовые контакты замкнуты.
- ТЕСТ – Силовые контакты разомкнуты, вторичные цепи замкнуты (для испытаний).
- Выкачено – все разомкнуто, аппарат может быть удален из ячейки.
В качестве мнемосхемы применена светосигнальная арматура. Для отображение состояния элементов применяется соответствующий символ. Кнопки управления выключателем расположены на двери. Для доступа в отсек сборных шин, со стороны функционального отсека, в конструкции предусмотрен люк, необходимого размера.

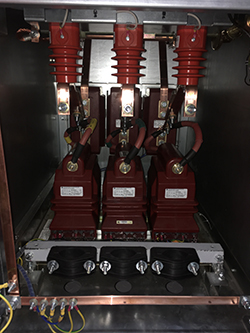

КАБЕЛЬНЫЙ ОТСЕК
МЕСТО ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ.
Так же здесь установлены:
- Быстродействующий заземлитель.
- Ограничители перенапряжений (опция).
- Ёмкостные делители (опция).
- Измерительные трансформаторы (опция) .
- Однофазные трансформаторы напряжения (опция).
Заземляющий разъединитель “быстрого действия” с пружинным механизмом, предназначенный для заземления магистральных шин, входящих или исходящих кабелей. Заземлитель управляется без открывания дверей отсека выключателя с помощью механического ручного привода. Система электромеханических блокировок надежно блокирует возможность включения заземляющего разъединителя при несоответвующем положении других коммутационных устройств или наличии напряжения на кабеле.
Подключение кабеля возможно сверху, снизу, сбоку.
Номинальное напряжение, кВ | 10 (6) |
Максимальное напряжение (линейное), кВ | 12 |
Частота, Гц | 50/60 |
Номинальный ток главных цепей, А | до 1250 |
Номинальный ток сборных шин, А | до 1250 |
Номинальный ток отключения выключателя, кA | 16; 20; 25 |
Ток термической стойкости (3 сек.), кA | 16; 20; 25 |
Ток электродинамической стойкости, кА. | 40; 50; 63 |
Максимальное испытательное напряжение, кВ | 42 |
Номинальное напряжение вторичных цепей, В. | Пост. тока: 24:48; 110; 220 Перем. тока: 230 |
Тип выключателя / тип УКРМ | EX- «КЭПС» (Россия); BB-TEL (Рос-сия); VF12 (Россия); Evolis (Шнайдер Электрик); VD4 (ABB); Sion (Siemens) |
Тип заземлителя | быстрого действия” с пружинным механизмом |
Тип релейной защиты | МКЗП «ЭСТРА» (Россия); Сириус; Sepam Шнайдер Электрик; Ref (ABB); Siprotec (Siemens) |
Тип изоляции | Воздушная |
Степень защиты (при закрытых дверях ячейки) | IP30 |
Изоляция шин | По требованию |
Подсоединение линий | Кабельное |
Условия обслуживания | Одностороннее |
Высота | 2150,2250 мм |
Ширина | 350-650-800 мм |
Глубина | 1050 мм |
Способ управления | Местное и дистанционное |
Дуговая защита | Да |
Телемеханика и телеуправление | Да |
Цветовое решение по умолчанию | RAL2004 |
Климатическое исполнение по умолчанию | УХЛ3 |
Уровень изоляции | Нормальный |
Интеграция в АСУ и SCADA | Да |
Да | Да (ОПЦИЯ) |
Температурный контроль главных цепей и узлов подключения | Да (ОПЦИЯ) |
