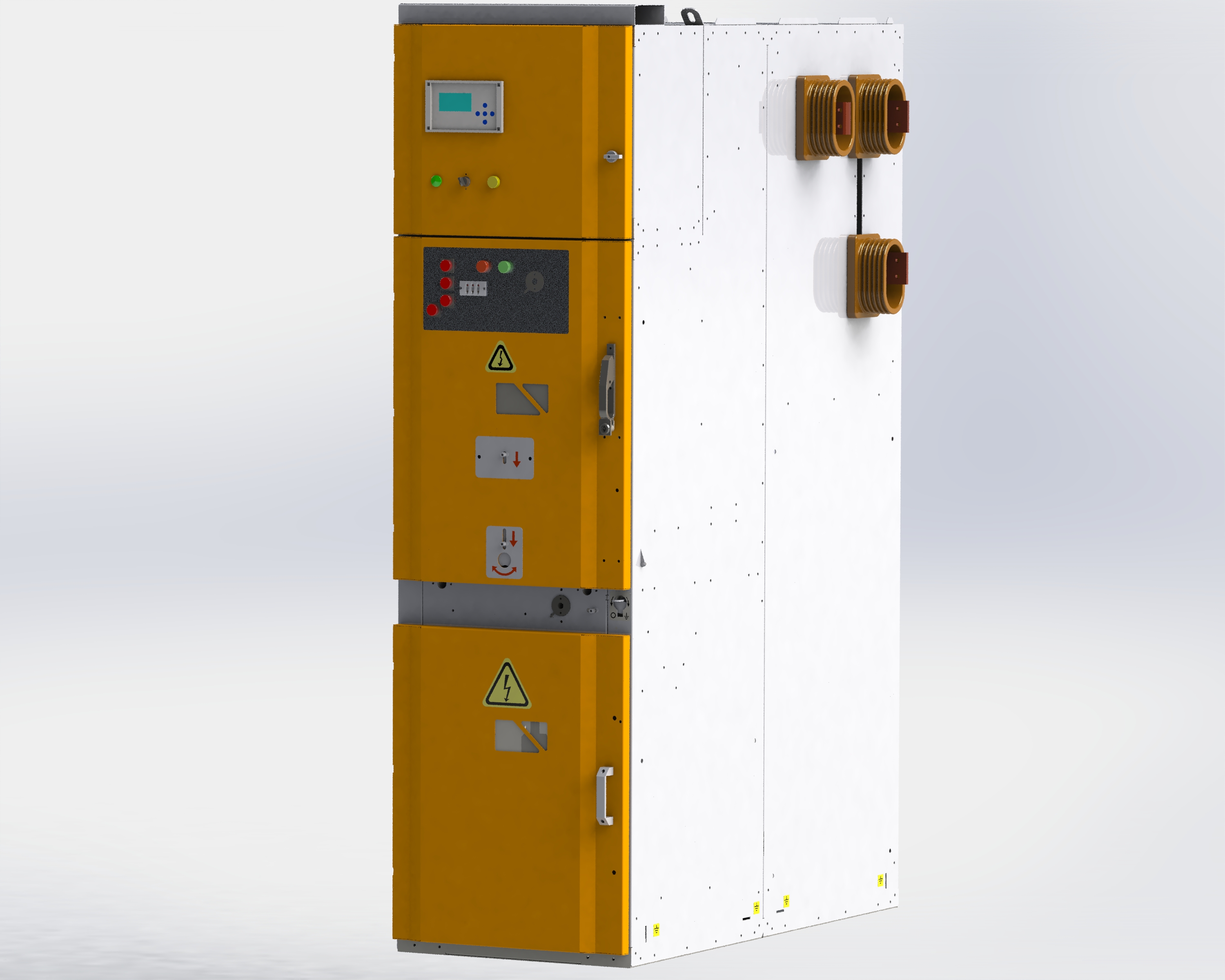

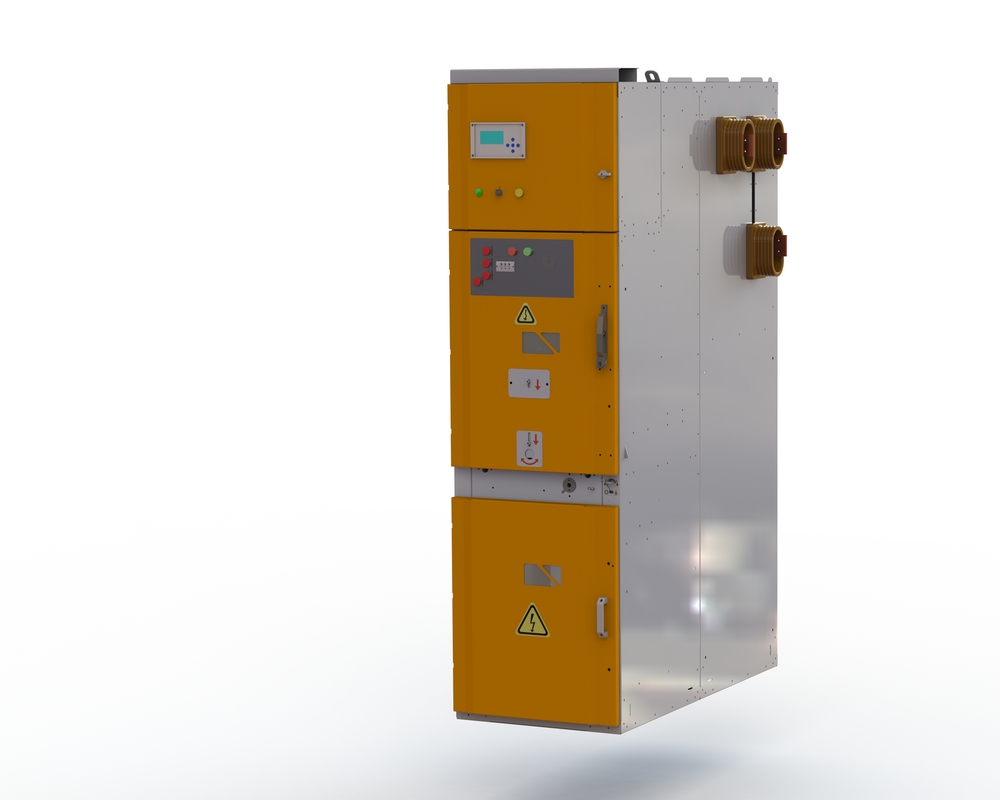

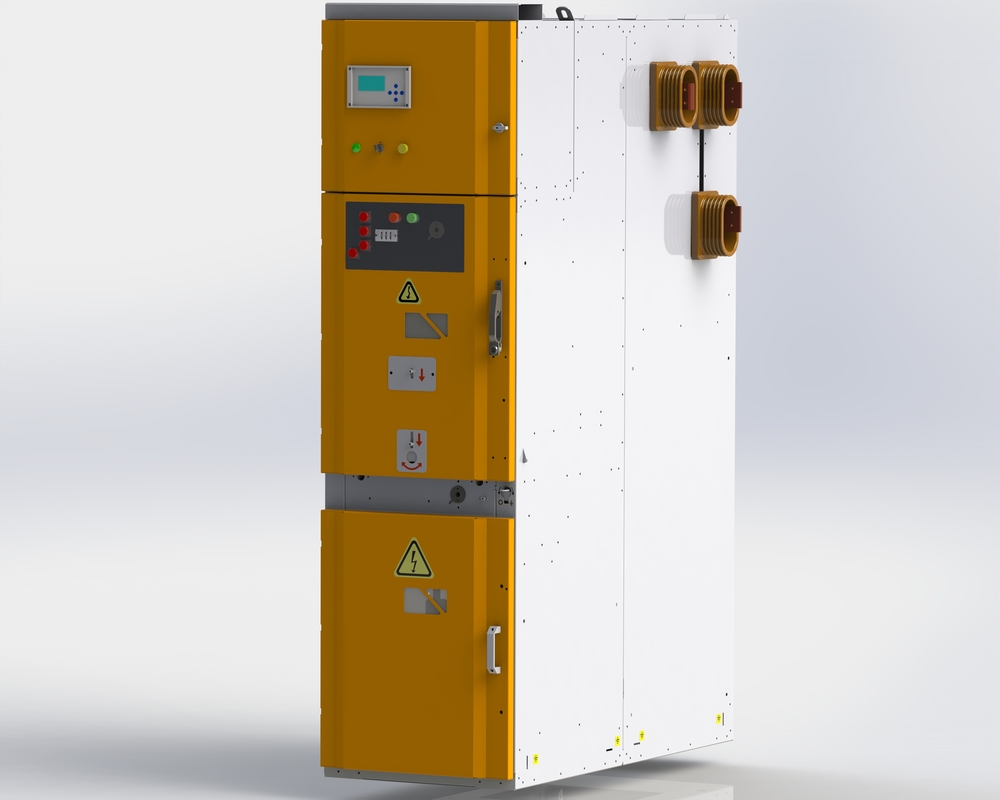

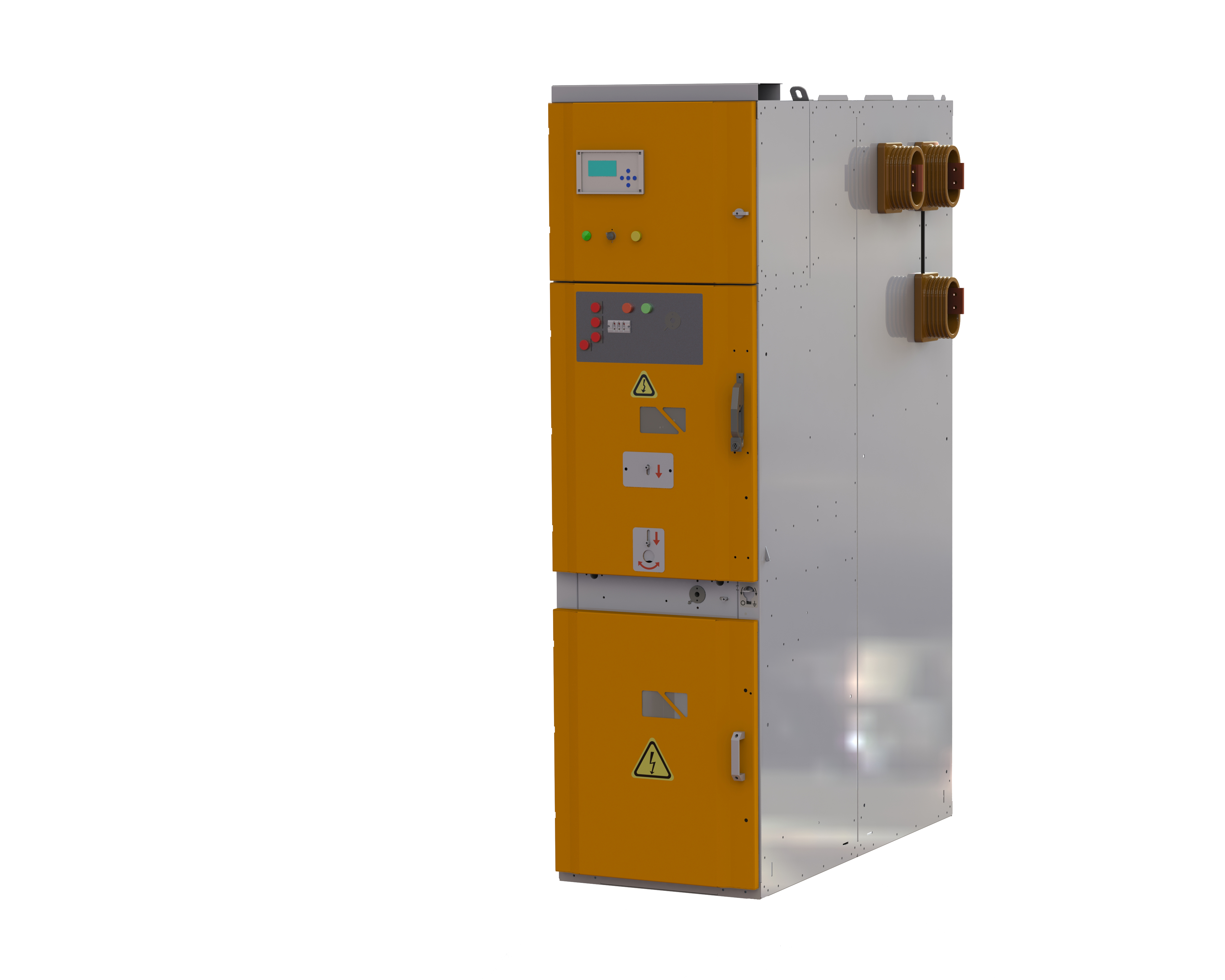

КРУ ModEl 350

Устройства КРУ ModEl 350 предназначены для работы в электроустановках электрохозяйств и генераций и используются в составе трансформаторных подстанций для предотвращения перегрузок и коротких замыканий

Малогабаритные ячейки выкатанного исполнения для электрических сетей на напряжение 6-10-20кВ. и ток до 3150А.

Максимальный функционал ячейки ELMod 350, удобство обслуживания и безопасность. КРУ ELMod 350 применяются в помещениях ЦРП, трансформаторных подстанциях (ТП), закрытых распределительных устройствах (ЗРУ), распределительных устройствах (РУ) согласно требований ГОСТ 15543, ГОСТ 15150.

• Корпус разделен на функциональные отсеки, каждый из которых оснащен отдельным каналом для сброса избыточного давления, что обеспечивает защиту персонала при внутренних дуговых коротких замыканиях;
• Безопасность эксплуатации коммутации, системой встроенных механических и электрических блокировок в соответствии с требованиями ГОСТ и ПУЭ;
• Высокая надежность конструкции и входящего в состав КРУ ELMod 350 оборудования сводит к минимуму затраты на ремонт и техническое обслуживание;
• Цепи вторичных коммутаций, проложенные в металлических кабель-каналах, обеспечивают их защиту и высокую помехозащищенность;
• Широкая линейка применяемых силовых выключателей отечественного и зарубежного производства обеспечивает гибкость при принятии более выгодного технико-экономического решения;
• Визуализация положения главных цепей;
• Широкие возможности реализации схемных решений.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ И РЕЛЕЙНАЯ ЗАЩИТА ЯЧЕЕК КРУ

В наших КРУ мы используем коммутационные аппараты проверенных и надежных производителей:

• Schneider Electric,
• АВВ,
• Siemens.

Качество автоматических выключателей устройств КРУ играет первостепенную роль в обеспечении правильной и стабильной работы всей электроустановки.

ПРЕИМУЩЕСТВА КРУ ОТ ЭЛАТРО

Распределительное устройство КРУ ModEl 350 выполняется из оцинкованного стального листа и обладает высокой жесткостью. Секционирование ячеек обеспечивает безопасность для персонала при появлении электрической дуги.

Современная система заземления устройства КРУ — заземляющий разъединитель быстрого действия, который включается ручным приводом без необходимости открывать отсек выключателя.

Распределительное устройство КРУ ModEl 350 от ЭЛАТРО — надежное и доступное электрическое устройство для вашей подстанции.

Оставьте заявку на предложение от ЭЛАТРО, и наши менеджеры предоставят вам всю необходимую информацию. Мы всегда готовы найти для вас наилучший вариант, учитывая ваши пожелания и возможности, а также осуществить быструю сборку, доставку и установку электрооборудования

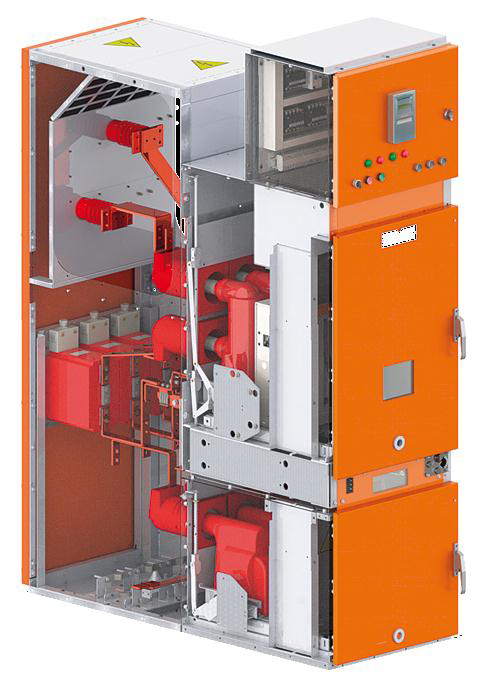

Ячейки комплектных распределительных устройств серии КРУ ModEl 350 (далее по тексту «ячейки КРУ») используются в закрытых распределительных устройствах и распределительных пунктах для приема, распределения и учета электроэнергии напряжением 6(10)кВ, защиты подсоединенных линий от перегрузок и коротких замыканий.

Тяжелая ячейка вытканного исполнения, одностороннего/двухстороннего обслуживания на ток до 4000 А.

В качестве коммутационного оборудования в ячейках устанавливаются вакуумные выключатели различных европейских и российских производителей с пружино-моторным приводом, типа  VF12, Evolis, VD4;

Видимый разрыв обеспечивается путем выкачивания силового выключателя. Защитные контакты закрываются шторками, из дюротона, 4 мм.

Мы применяем следующие производители:

Evolis – вакуумный выключатель производства Шнайдер Электрик  (schneider-electric). Надежный, качественный, адаптирован под Россию. Имеет пружинный привод для включения/отключения. Единственный минус – цена. Относится в верхнем ценовом диапазоне, по сравнению с аналогами.

VD4 - вакуумный выключатель производства АББ  (ABB). Надежный, качественный, адаптирован под Россию. Имеет пружинный привод для включения/отключения.  По конструкции похож на аппарат Evolis. Цена более демократичная.

Sion - вакуумный выключатель производства Сименс  (Siemens). Надежный, качественный, адаптирован под Россию. Имеет пружинный привод для включения/отключения.  По конструкции похож на аппарат Evolis. Цена более демократичная.

Релейная защита:

Блок релейной защиты выполнен на высоте, обеспечивающей удобную работу персонала, также данный блок выполнен в виде цельного герметичного поворотного блока, обеспечивающего удобное обслуживание всей камеры.

Применяемые контроллеры релейной защиты:

• МКЗП производитель ЗАО «ЭСТРА» Россия
• Sepam производства Шнайдер Электрик  (schneider-electric)
• Сириус производства Радиус Автоматика, Россия
• Ref производства АББ (ABB)
• Siprotec производства Сименс (Siemens)

Для соединения вторичных цепей применяются штепсельные разъемы, гарантирующие быстрое выполнение монтажа и качественную установку.

Дополнительно устанавливается:

1.  Система гарантированного питания.
2.  Система коммерческого учета с УСПД.
3.  Внешние телеуправление и телемеханика.

Основные особенности:

•  Ячейки изготовлены в соответствии со стандартом ГОСТ 14693-90 (МЭК-298).
• Конструкция  высоковольтных отсеков с выкатными выключателями.
• Корпус ячеек выдерживает повышенное давление при возникновении электрической дуги до 31,5кА/1с.
• Шторки из металла автоматически закрывают контактные места при выкатывании вакуумного выключателя, блокировка при извлеченном аппарате
• Силовой каркас ячейки производится из оцинкованного горячим способом стального листа толщиной 2,0 мм, в сечении имеем восемь граней. Клепаный корпус в углах, высокая жесткость на кручение. Специальная конструкция элементов ячейки («секционирование») обеспечивает полную безопасность обслуживающего персонала в случае возникновения электрической дуги.
• Ввод кабеля снизу по умолчанию. Возможно выполнение ввода кабеля во всех плоскостях.  Установка ячейки над приямком с помощью анкерных болтов. Фиксация кабеля через «плавающие» хомуты из немагнитного материала.

Ячейки ModEl 350 предназначены для внутренней установки в помещениях, трансформаторных подстанциях (ТП), закрытых распределительных устройствах (ЗРУ) согласно требований ГОСТ 15543, ГОСТ 15150 в части воздействия климатических факторов внешней среды.

Нижнее рабочее значение температуры окружающего воздуха: не ниже -30°С; Верхнее рабочее значение температуры окружающего воздуха: не выше +40°С;

Рекомендуемая высота эксплуатации - до 1000м над уровнем моря. При эксплуатации в более высоких местностях (до 3000м) необходимо учитывать коэффициент понижения уровня изоляции.

Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металл (тип атмосферы II по ГОСТ 15150-69);

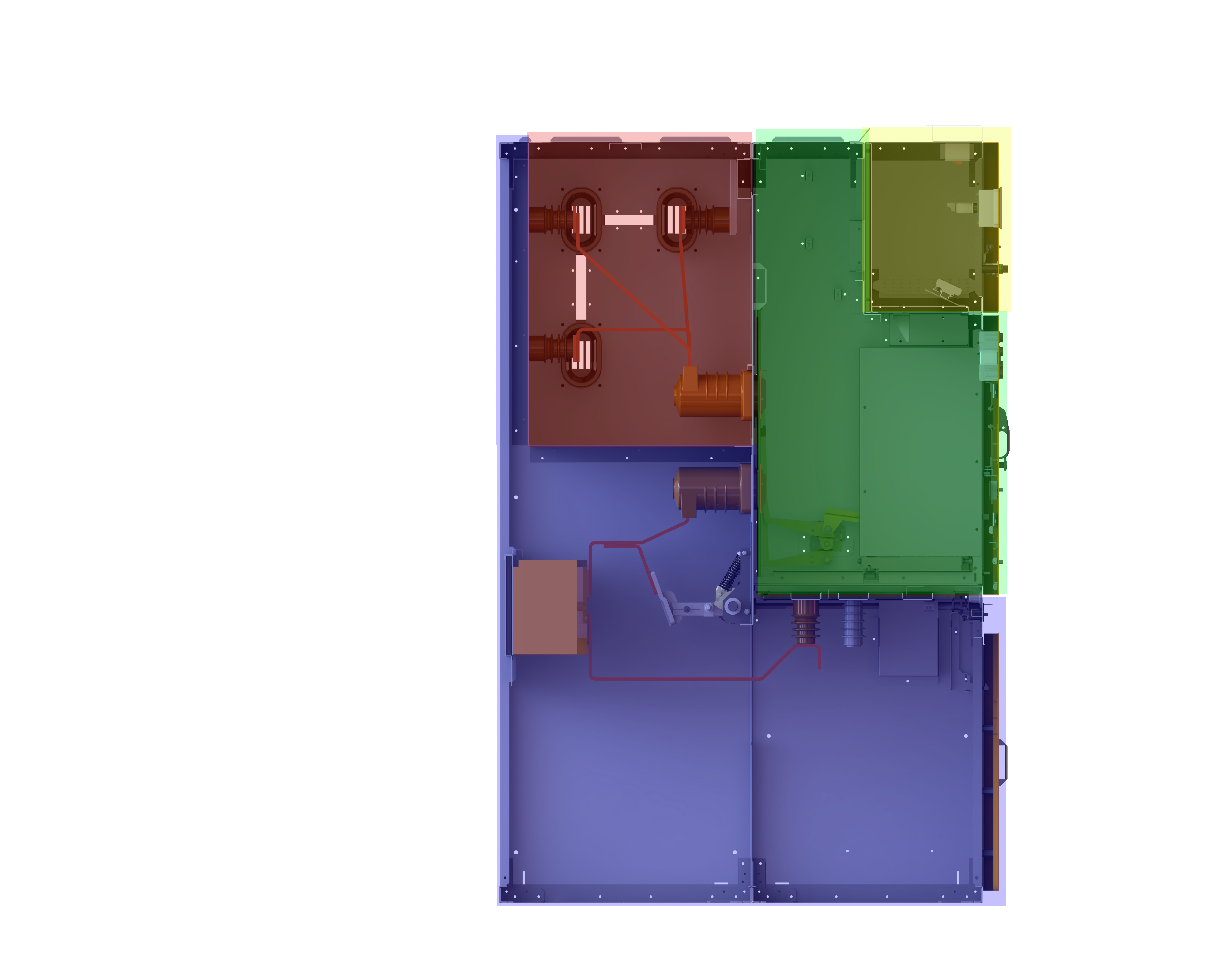

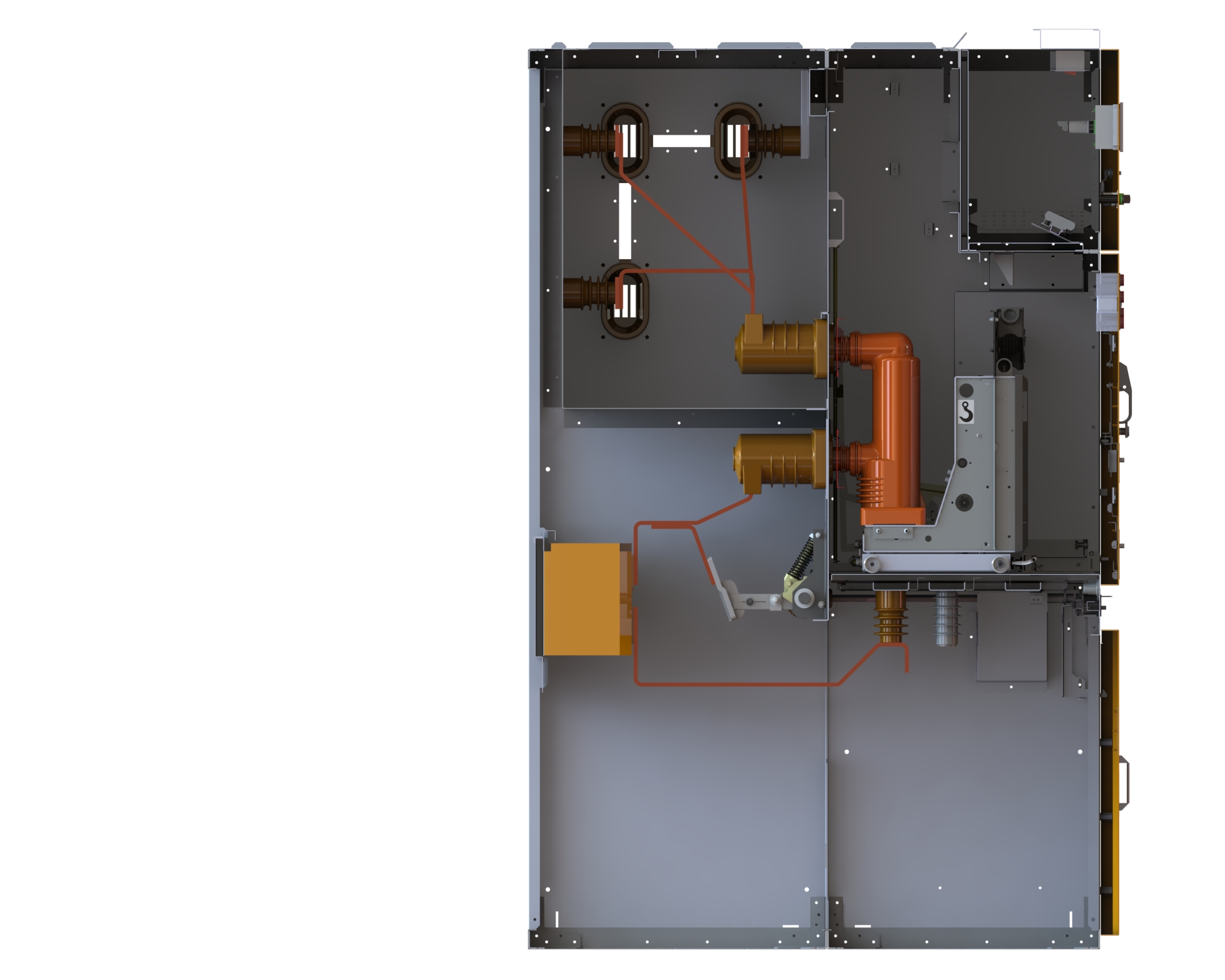

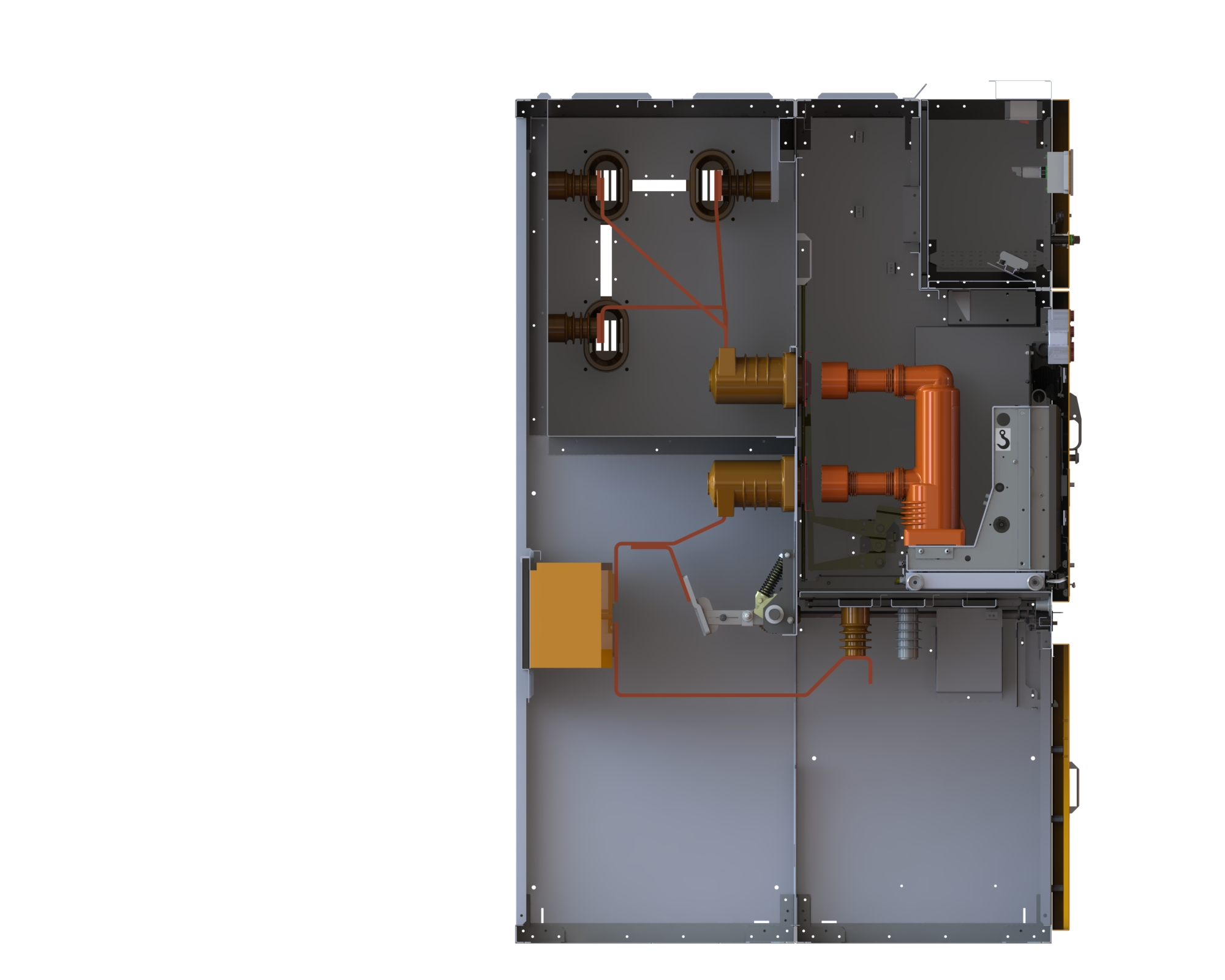

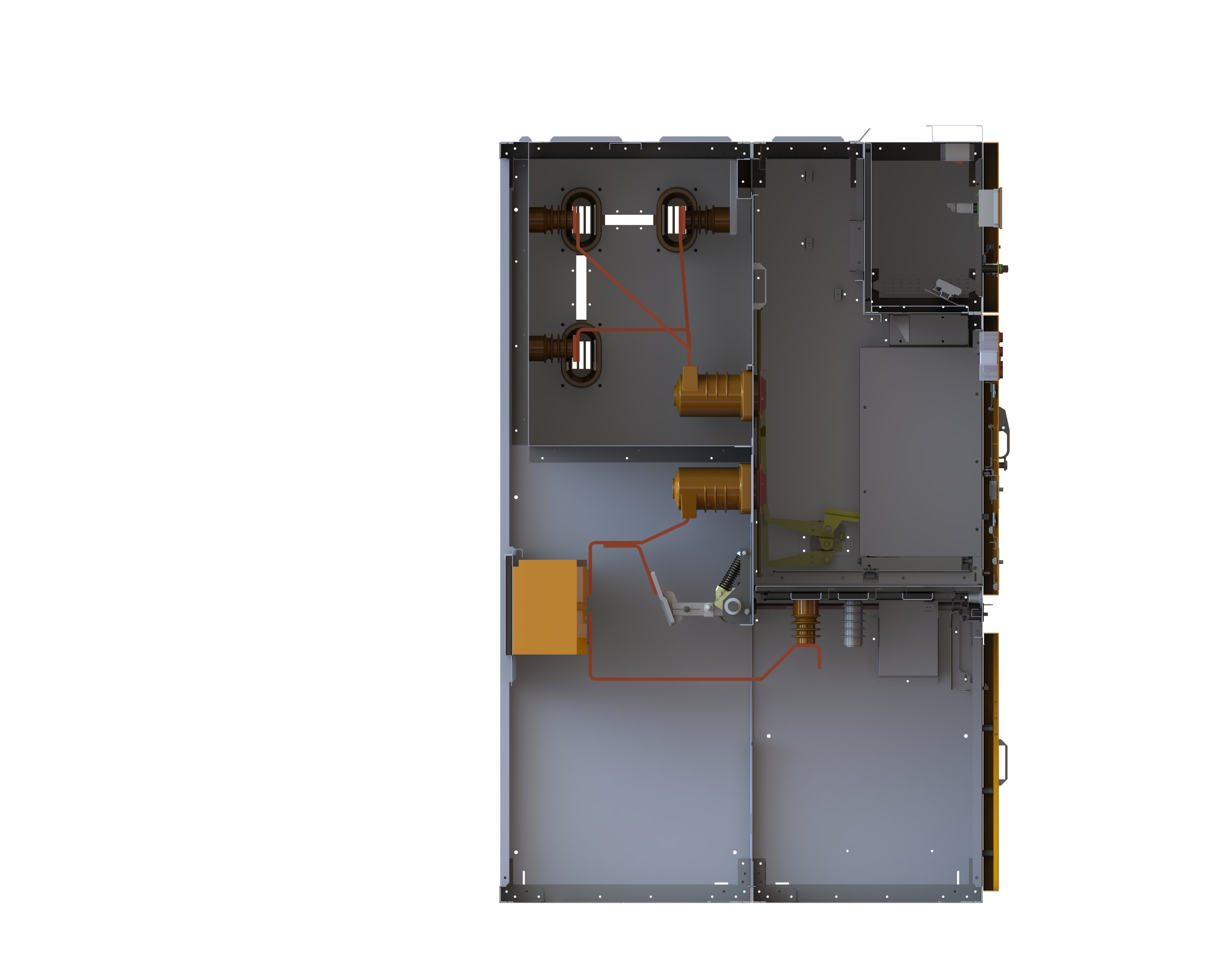

Конструктивно разделен на четыре отсека.

• Отсек сборных шин
• Релейной защиты
• Функциональный отсек
• Кабельный отсек

ОТСЕК СБОРНЫХ ШИН

Предназначен для проходных сборных шин. Отделен со всех сторон панелями. В месте прохода шин применяется изолирующий материал типа ДЮРОСТОН.

Для обслуживания отсека предусмотрено съемная верхняя панель.

ОТСЕК РЕЛЕЙНОЙ ЗАЩИТЫ

Предназначена для монтажа исполнительной автоматики и вторичных цепей. Конструктивно выполнен в виде поворотного отсека (коробки) для размещения элементов вторичных цепей, закрываемой поворотной дверью.

Данная конструкция позволяет получить доступ спереди к отсеку сборных шин.

ДВЕРЬ ОТСЕКА РЗА

На двери установлены:

• Блок защиты
• Электронная мнемосхема с индикацией положения заземлителя и выключателя *
• Кнопки и переключатели
• Указательные реле
• Счетчик энергии *

Релейная микропроцессорная защита может комплектоваться устройствами различных производителей:

• Sepam
• МКЗП (ЭСТРА)
• Сириус
• Sipritec
• Woodward
• Ref

Дуговая защита*:  ОВОД

Блокировки дверей релейной защиты отсутствуют.

ФУНКЦИОНАЛЬНЫЙ ОТСЕК

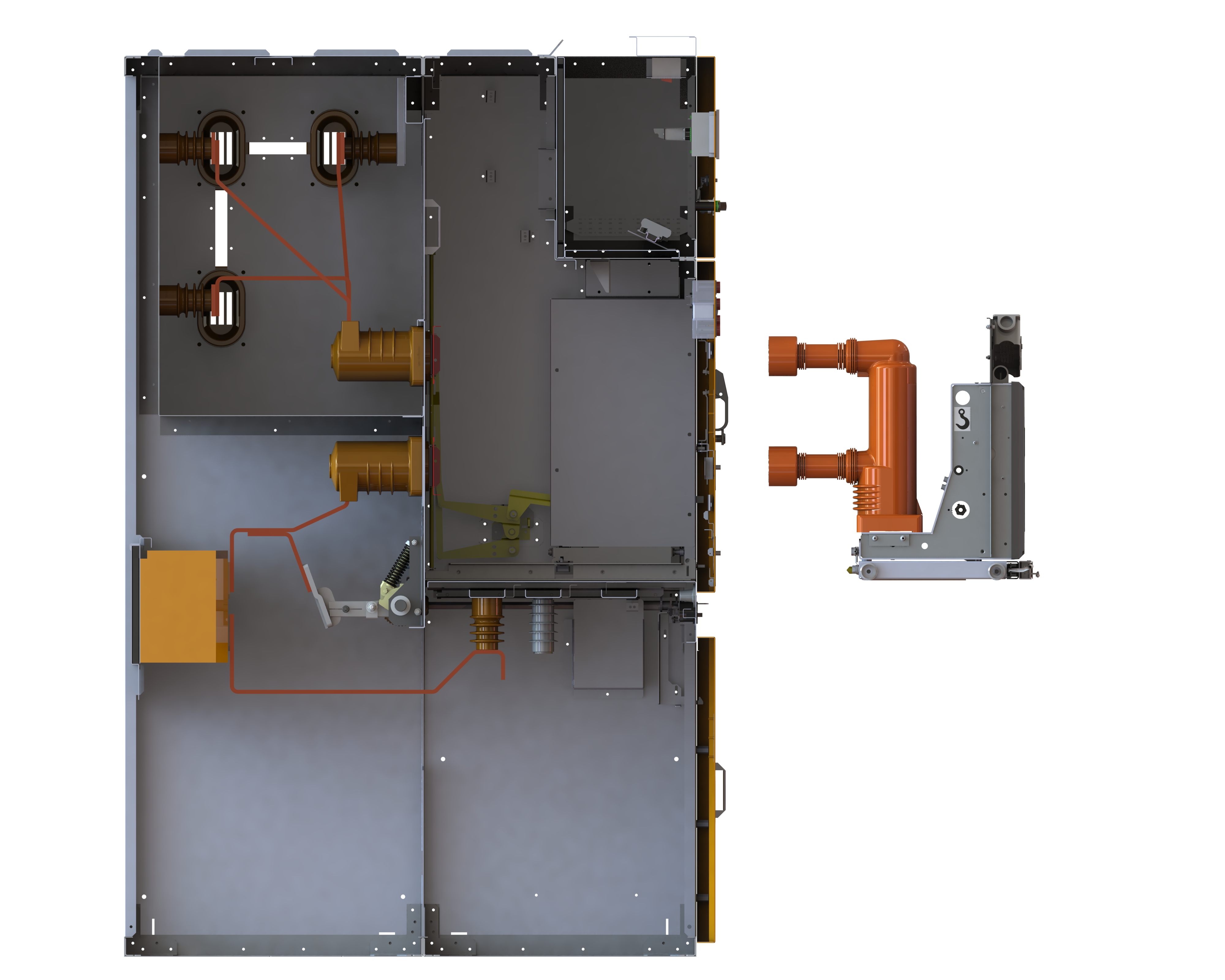

Коммутационный аппарат установлен в данном отсеке. Отсек огорожен со всех сторон перегородками, для защиты смежных отсеков от повреждения в случае возникновения электрической дуги. Сам аппарат установлен на тележке, которая передвигается внутри ячейки по специальным направляющим.

Тележка имеет блокировки в положении: Рабочее, ТЕСТ, Выкачено

Рабочее- вторичные цепи с силовые контакты замкнуты

ТЕСТ – Силовые контакты разомкнуты, вторичные цепи замкнуты (для испытаний)

Выкачено – все разомкнуто, аппарат может быть удален из ячейки.

Двойная система шторок, принудительное закрытие под собственным весом

При оперативном управлении выдвижного элемента мгновенное отключение аппарата

фиксация дверей при включенном положении аппарата отсутствует.

Блокировка включения при открытой двери отсутствует.

В выкаченном состоянии ответные выводы на шинах ячейки закрываются шторкой, выполненной из материала ДЮРОСТОН. Шторки имеют доводчик, а так же систему фиксации положения навесным замком (опция)

КАБЕЛЬНЫЙ ОТСЕК

Это место для подключения кабеля.

Так же здесь установлены:

• Быстродействующий заземлитель
• Ограничители перенапряжений
• Ёмкостные делители
• Измерительные трансформаторы
• Однофазные трансформаторы напряжения

Заземляющий разъединитель “быстрого действия” с пружинным механизмом, предназначенный для заземления магистральных шин, входящих или исходящих кабелей. Заземлитель управляется без открывания дверей отсека выключателя с помощью механического ручного привода. Система электромеханических блокировок надежно блокирует возможность включения заземляющего разъединителя при несоответвующем положении других коммутационных устройств или наличии напряжения на кабеле.
