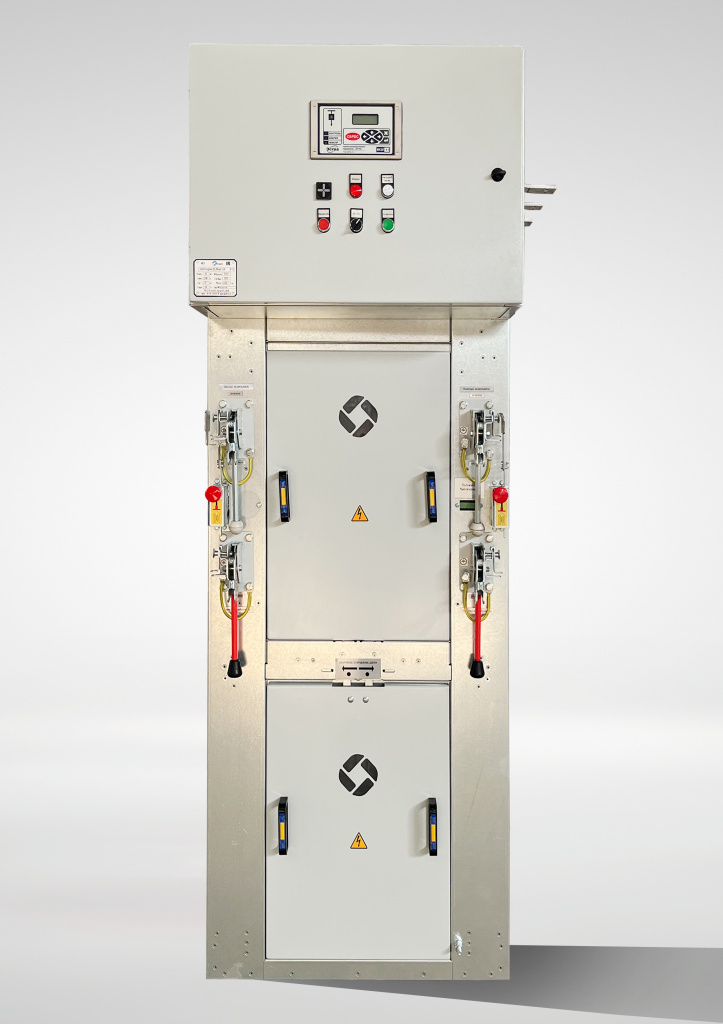

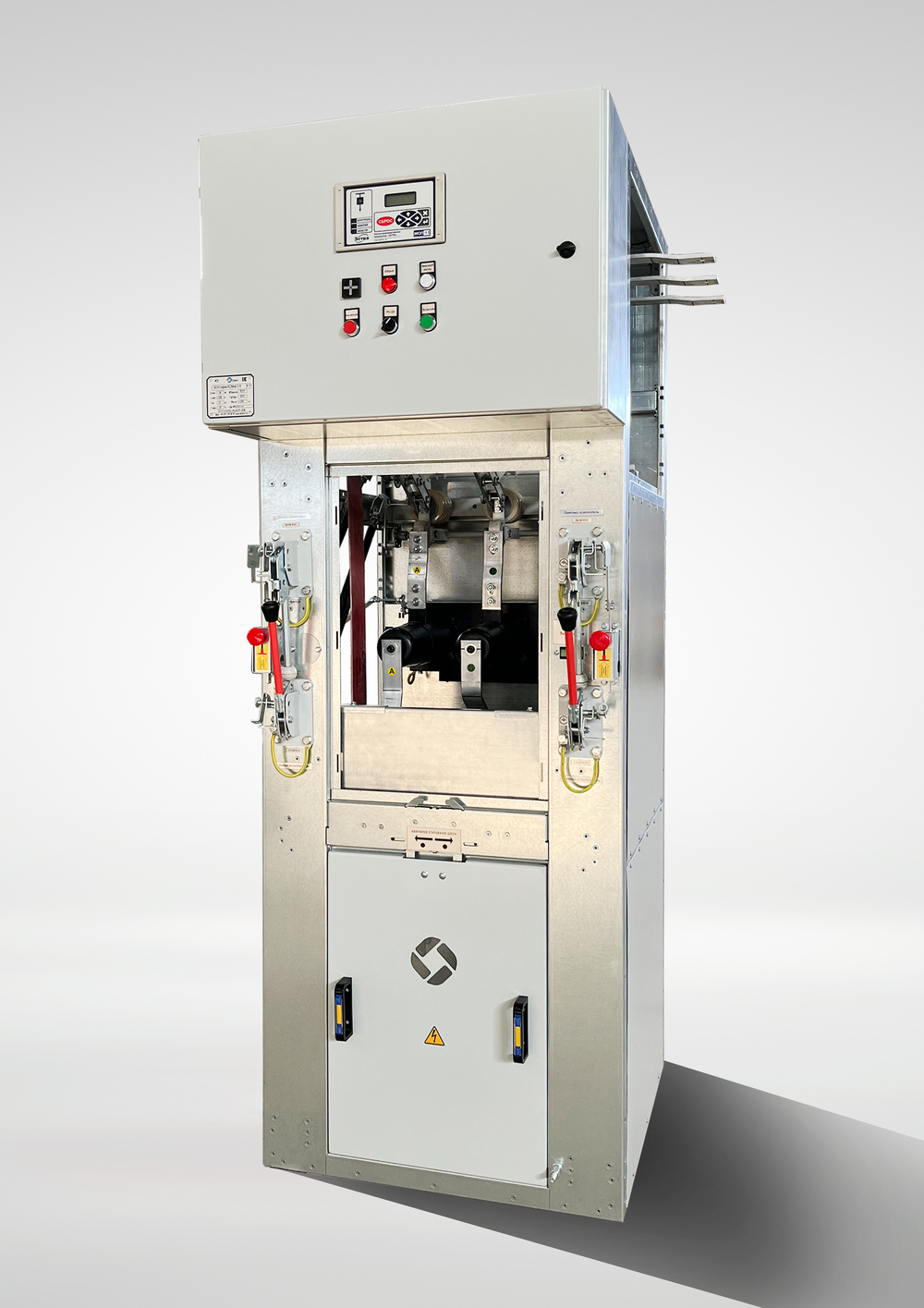

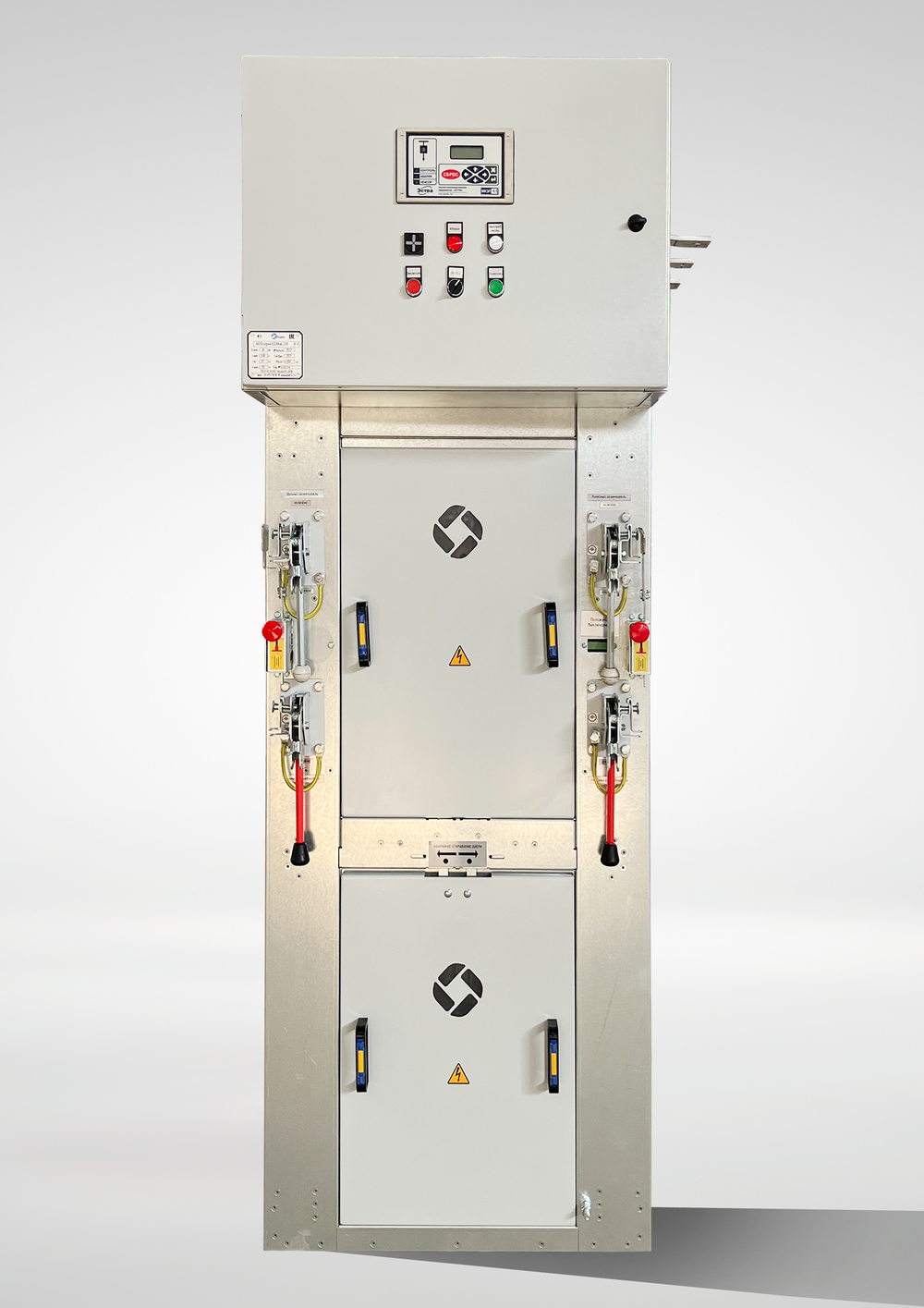

КСО ELMod 210
Ячейки КСО предназначены для надежной коммутации и защиты отходящих к потребителям линий.
Камера сборная односторонняя (КСО) с выключателем стационарного исполнения с воздушными разъединителями РВЗ, без разделения отсеков.
- Малые габариты ячеек.
- Сборные шины внутри корпуса.
- Возможность применения ЭЛЕГАЗОВОГО РАЗЪЕДЕНИТЕЛЯ/ВЫКЛЮЧАТЕЛЯ НАГРУЗКИ типа SL12
- Безопасность эксплуатации КСО обеспечивается системой блокировок и устройств дуговой защиты (ОПЦИЯ) , соответствующих требованиям российских стандартов.
- Вакуумные силовые выключатели КЭПС (ЭСТРА) полностью исключают появление открытой электрической дуги во внутреннем объеме КСО.
- Отдельный отсек вторичной коммутации.
- Широкий выбор сетки схем КСО.
- Микропроцессорные блоки релейной защиты позволяют осуществить интеграцию РУ в АСУ и SCADA.

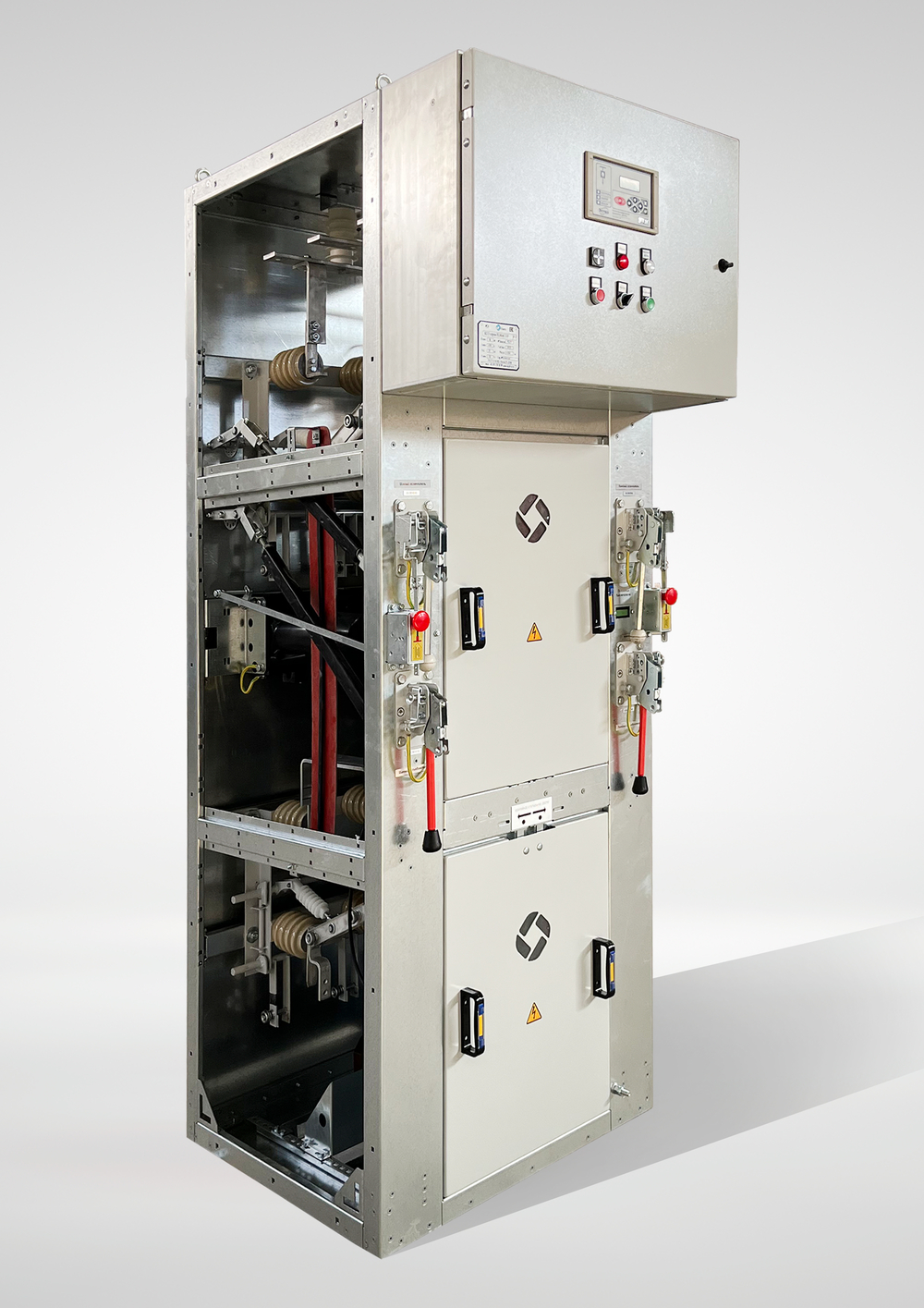

УСТРОЙСТВО ЯЧЕЕК КСО ELMOD 210
Распределительное устройство КСО ELMod 210 выполнено из:
- каркаса из оцинкованного листа,
- коммутационного отдела аппарата, находящегося в верхней его части,
- сборных шин.
Весь аппарат не делится на отсеки, а представляет собой удобный для эксплуатации единый отдел. Алгоритм работы ячейки моделируется по необходимым параметрам. Ячейка КСО с помощью трансформатора тока проводит учет электроэнергии. При необходимости ЭЛАТРО производит оснащение ячеек системой телемеханики и телеуправления.
ПЛЮСЫ ЯЧЕЕК КСО ELMOD
- Распределительное устройство КСО ELMod 210 отличается удобными сравнительно небольшими размерами, но при этом не теряет в функционале.
- Ячейка КСО ELMod 210 — малогабаритная и относится к бюджетным, но оснащена довольно дорогим элегазовым автоматическим выключателем. Элегаз обеспечивает безопасные коммутации при работающих на нагрузку устройствах.
- В ячейке качественно продумана система защиты от сверхтоков и блокировка от неправильного включения.
- ЭЛАТРО предлагает своим клиентам не только продажу ячеек КСО, но и сборку, монтаж, сервис и обучение обслуживающего персонала работе с устройством.
Чтобы заказать ячейки КСО ELMod 210, заполните форму заявки или закажите обратный звонок. В ближайшее время вам перезвонят менеджеры ЭЛАТРО и помогут определиться с выбором электрооборудования.
Малогабаритная бюджетная ячейка, с ЭЛЕГАЗОВЫМ выключателем нагрузки, типа SL12 и предохранителем, для обеспечения безопасной коммутации и защиты отходящих линий и потребителей до 1250 А.
Применяется в трансформаторных подстанциях тупикового типа. Обладает минимальными размерами, и максимально необходимым функционалом. Является отличной заменой ненадежных автогазовых разъединителей. Элегаз в колбе выключателя позволяет производить безопасные коммутации под нагрузкой.
Функционально состоит из силового каркаса, выполненного из оцинкованного листа. Коммутационный аппарат устанавливается в верхней части. Ячейка не имеет внутреннего разделения на отсеки. Сборные шины сверху.При необходимости, мы поможем Вам установить, смонтировать, подключить, настроить и обучить работе с данной ячейкой, разобраться в премудростях релейной защиты для эксплуатации.
Выключатель нагрузки с элегазом имеет три положения:
- ВКЛЮЧЕНО
- ЗАЗЕМЛЕНО
- ВЫКЛЮЧЕНО
Защита от сверхтоков – плавкая вставка.

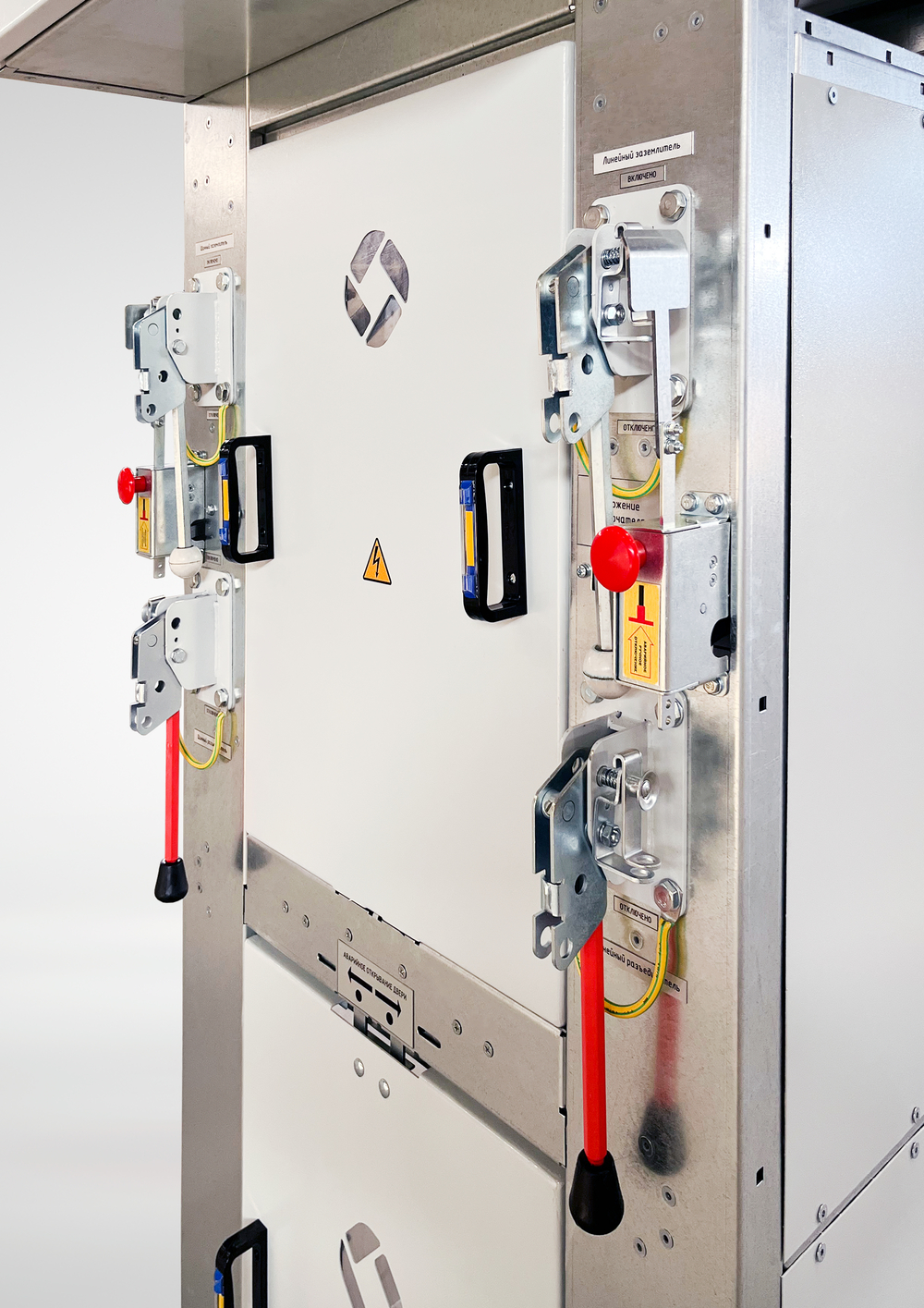

Общая блокировка ячеек от неправильного включения обеспечивается системой гибких тросов. Алгоритм работы задается по выбору (только для ячеек элегазового исполнения).
Для учета электроэнергии устанавливаются ТТ , для защиты от замыканий на землю – трансформатор нулевой последовательности с действием на отключение (в комплекте с мотор-приводом).
Во включенном состоянии доступ в кабельный отсей блокирован. По требованию имеется возможность выдачи сигналов:
- Состояние разъединителя
- Состояние плавкой вставки
- Значения тока и напряжения
Габаритные размеры ВхШхГ (2000х450х1000).
При заказе возможна установка дополнительных опций телесигнализации и телеуправления.
Возможность дополнительного функционала и оборудования уточняйте у проектировщиков ООО «ЭЛАТРО».
Номинальное напряжение, кВ | 6, 10 |
Максимальное напряжение (линейное), кВ | 12 |
Частота, Гц | 50/60 |
Номинальный ток главных цепей, А | 1000 |
Номинальный ток сборных шин, А | 1000 |
Номинальный ток отключения выключателя, кA | 21,5 |
Ток термической стойкости (3 сек.), кA | 21,5 |
Ток электродинамической стойкости, кА | 40 |
Номинальное напряжение вторичных цепей, В | 24 -110-220 |
Тип вакуумного выключателя | EX- «КЭПС» (Россия); VF12 (Россия); Evolis (Шнайдер Электрик); |
Тип релейной защиты | "МКЗП «ЭСТРА» (Россия); Сириус; Sepam Шнайдер Электрик; |
Тип изоляции | Воздушная |
Степень защиты (при закрытых дверях ячейки) | IP30 |
Изоляция шин | По требованию |
Подсоединение линий | Кабельное/Шинное |
Условия обслуживания | Одностороннее |
Высота | 2200 мм |
Ширина | 750/800 |
Глубина | 800 мм |
Дуговая защита | Да |
Телемеханика и телеуправление | Да |
Способ управления | Местное и дистанционное |
