Телемеханика и телеуправление
Каталоги:

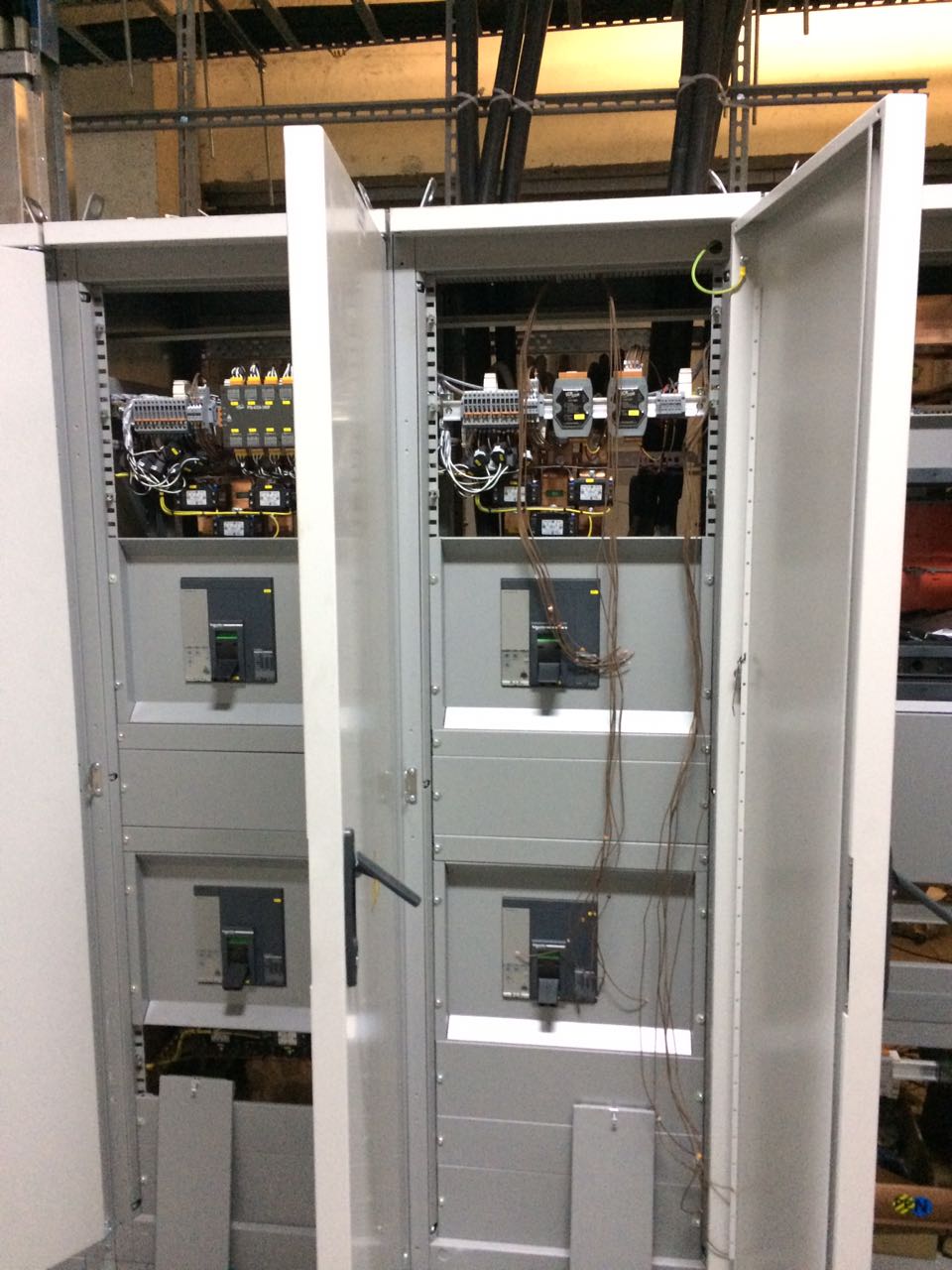

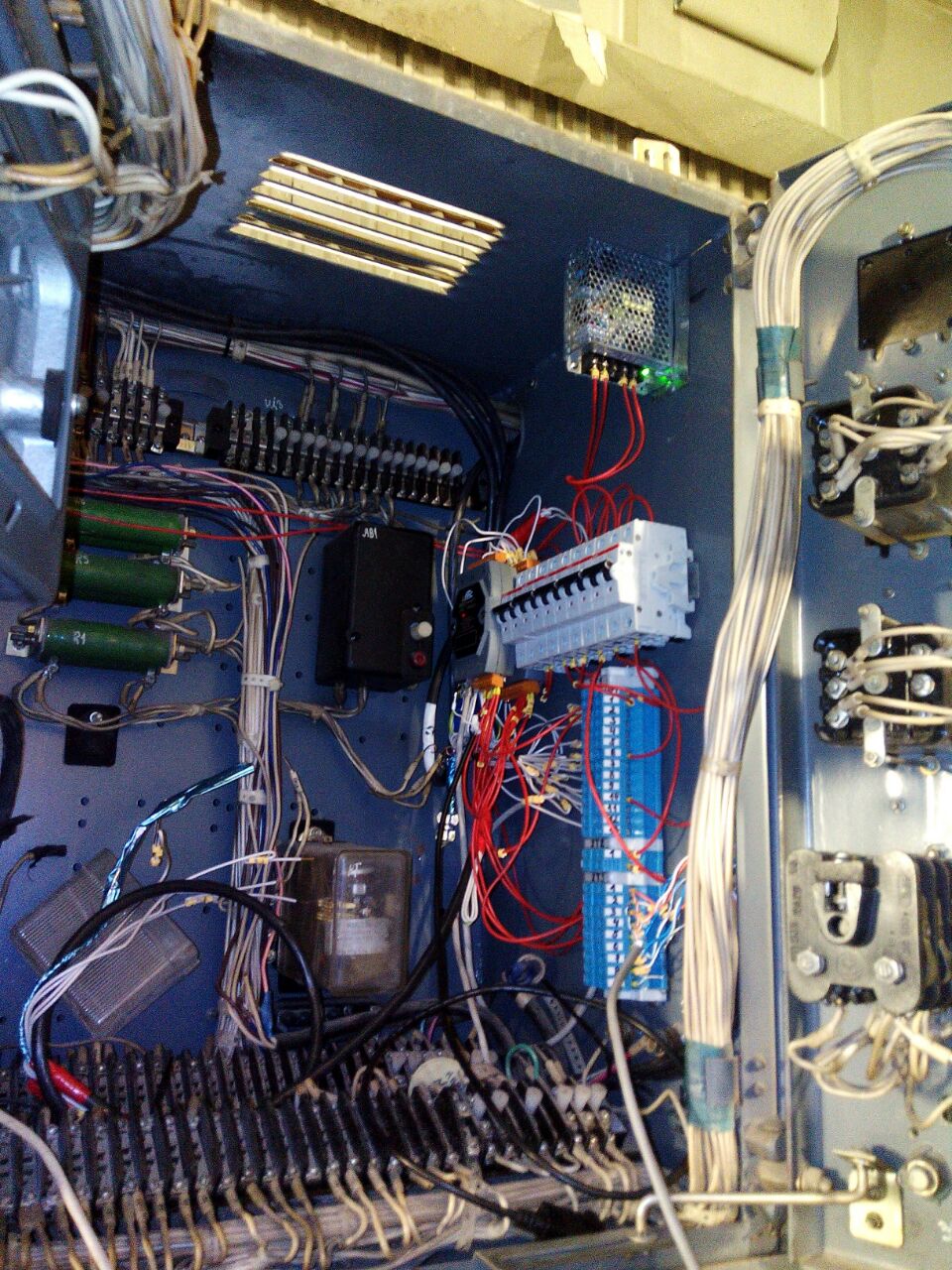

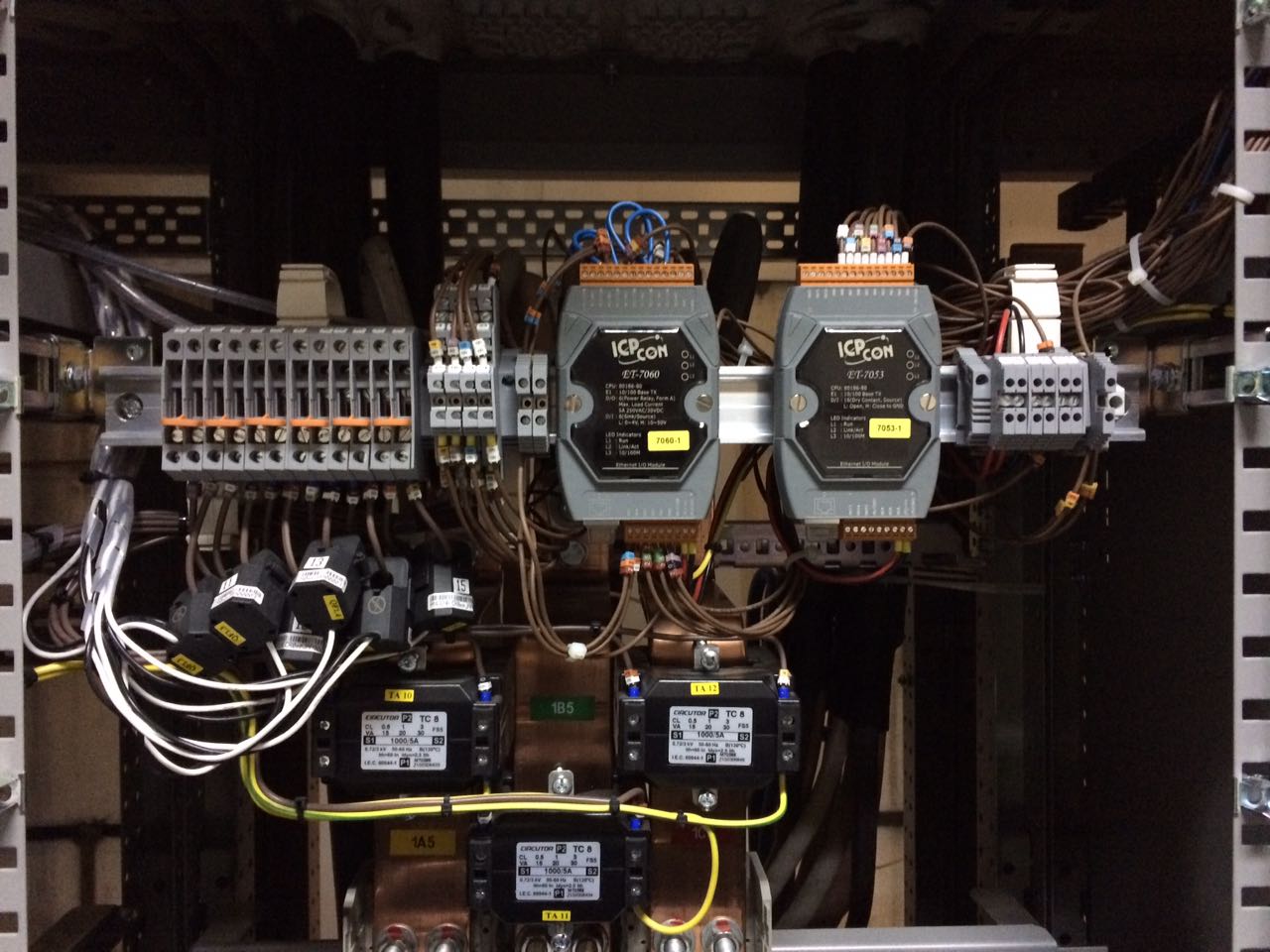

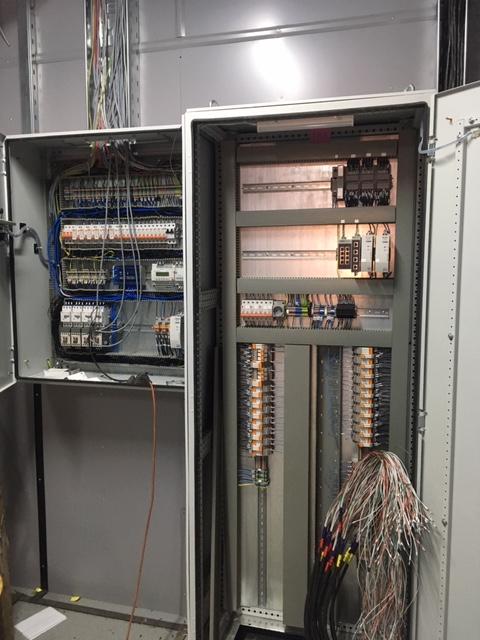

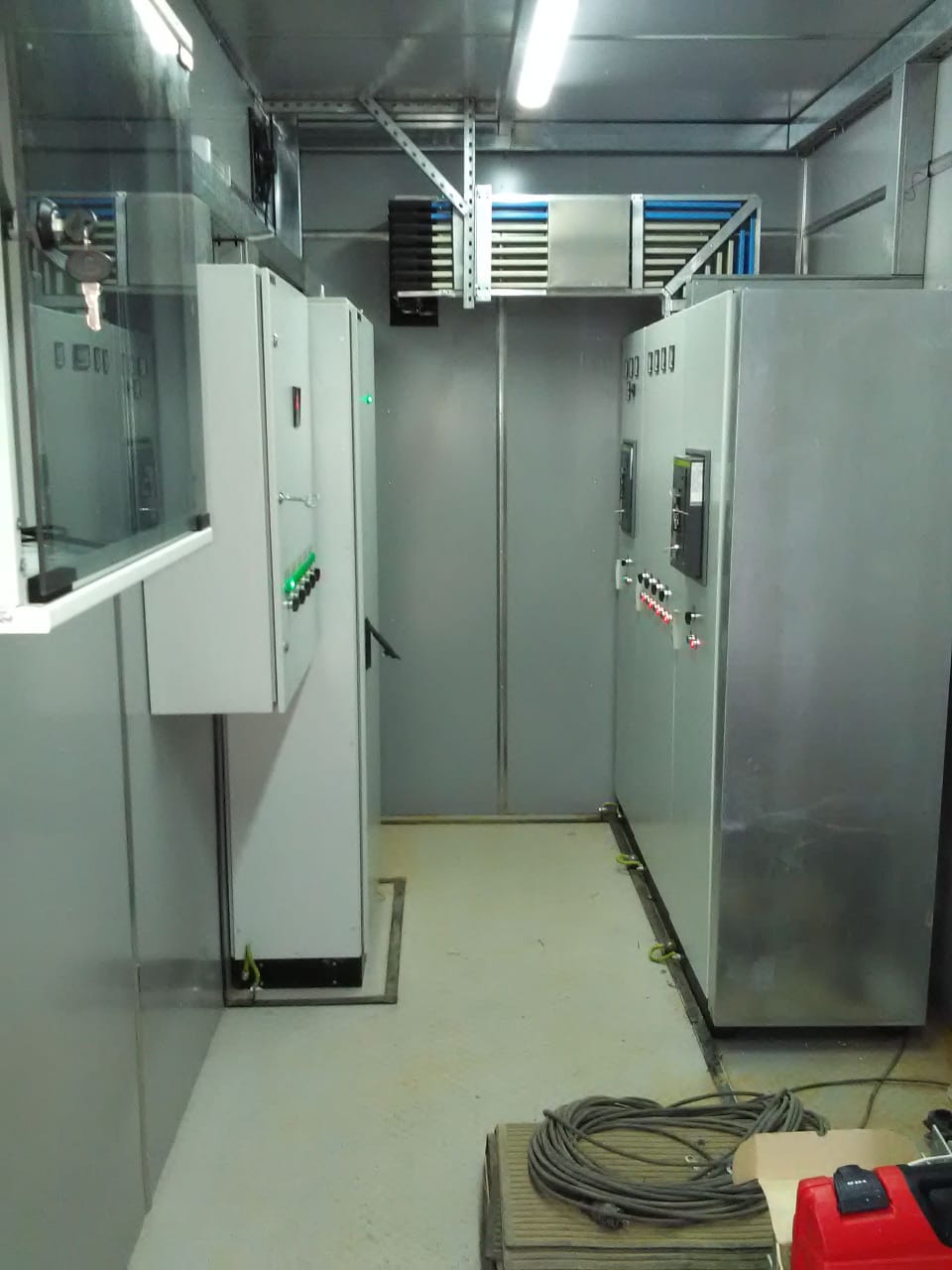

Пример проекта телемеханики и АСУ
Современные системы телемеханики и телеуправления — обязательный элемент системы оперативного управления и диспетчерского контроля работы подстанций. Они позволяют мгновенно среагировать на нештатные ситуации, архивировать события, оперативно дистанционно управлять коммутационной аппаратурой.
Телемеханика выполняет функции управления режимами работы единой энергосистемы и обеспечение ее надежного функционирования и устойчивого развития. Телемеханика должна отвечать серьезным требованиям к системам обмена технологической информацией. Системный оператор единой энергетической системы России, осуществляющий функции диспетчерско-технологического управления, четко регламентирует основные технические и функциональные характеристики систем обмена технологической информацией для всех участников балансирующего рынка электроэнергии.
Проектирование систем телемеханики
Проектирование систем телемеханики основывается на данных об объекте внедрения, составе оборудования, требованиях к системе в соответствии с типами и количеством необходимых к передаче контролируемых параметров. Проектирование систем телемеханики на подстанциях предусматривает разработку:
-
нижнего уровня системы – измерения/контроль, сигнализация, управление;
-
верхнего – сбор и обработка полученной от контроллеров информации;
-
сетей, каналов (протоколов) передачи данных между уровнями системы.
В проекте отражаются схема системы телемеханики, состав и комплектация оборудования, расчетные данные, предложения по монтажу и смета затрат. Для цели оптимизации затрат при решении типовых задач эффективным вариантом является приобретение готовых систем телемеханики (шкафов), подключаемых в соответствии с проектной схемой. Индивидуальные проекты – лучший выбор для нестандартных задач. Подготовленная документация ложится в основу производства системы и ее компонентов по заказу, а далее используется для выполнения монтажных и пуско-наладочных работ.
Ценообразование
Существует два типа организации телемеханики и телеуправления по каналам связи:
-
Подключение и организация связи с узлам, в которых предусмотрены модули протоколов связи (Modbus, Ethernet, CAN), и дальнейшая настройка регистров на заданные параметры.
-
Установка преобразователей «сухих» сигналов, соединение всех преобразователей в сеть, и так же как в первом пункте, настройка регистров на заданные параметры.
В первом варианте работ меньше, цена ниже, второй вариант более трудоемкий, требует разработки большого проекта, модернизация исполнительных устройств и датчиков, работы монтажников и долгий останов.
Стоимость работ на примере организации связи и управления на базе ОДНОЙ ячейки КСО:
от 50000 рублей.
Сюда входит:
-
Разработка проекта
-
Проведение работ
-
Программирование и настройка
- Испытание
Предложения ELATRO GROUP
Компания ЭЛАТРО специализируется на проектировании и интеграции телемеханики и телеуправления. Мы предлагаем полный комплекс услуг, который включает в себя выполнение всех этапов от проектирования системы, до её монтажа, ввода в эксплуатацию и сервисного обслуживания. Сотрудничая с нами, вы сможете разработать эффективное автоматизированное управление подстанциями (АСУ ТП) в целом или отдельной ячейкой для эксплуатирующегося или модернизируемого объекта.
В каждом отдельном случае нашими специалистами учитываются все особенности предприятия-заказчика, анализируется его технологический процесс, его внешние и внутренние условия. В итоге разрабатывается схема системы телемеханики, которая позволяет добиться требуемой функциональности, уровня автоматизации, формирования дистанционного управления. Цена такого проекта в каждом отдельном случае определяется индивидуально в зависимости от комплекса устанавливаемого оборудования, объёма работ, уровня сложности схемы.
Наши преимущества
Позвоните специалистам ЭЛАТРО или заполните форму на сайте, чтобы наш менеджер связался с вами и уточнил объём работ, все технические и организационные вопросы. Коммерческое предложение по проекту будет составлено в течение 48 часов со дня обращения.

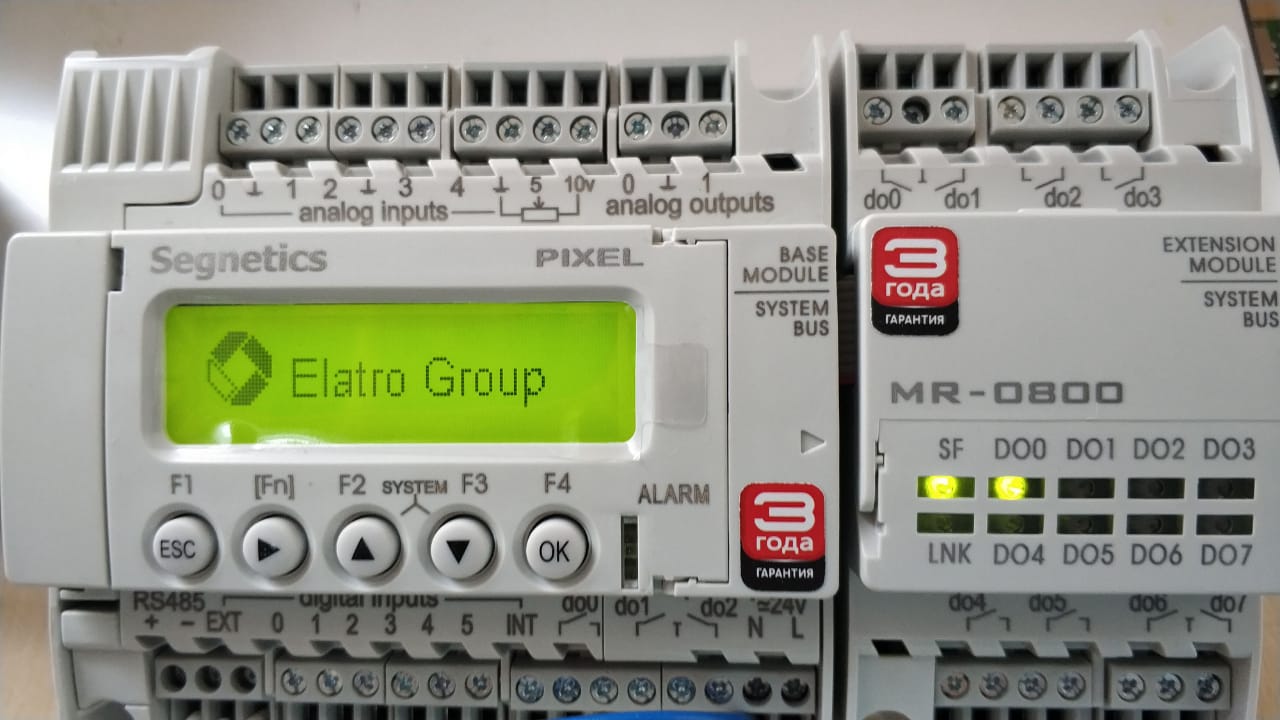

Компания ЭЛАТРО проектирует и внедряет системы телемеханики и телеуправления на оборудование подстанций. Разрабатываемые нашими специалистами системы интегрируются на новое или реконструированное оборудование.
Система позволяет производить контроль текущего состояния элементов релейной защиты и автоматики, силовых выключателей РУ 0,4-6-10-35кВ, дистанционную коммутацию и управление. Информация о системе комплексно обрабатывается и подготавливается для передачи по необходимым протоколам МЭК 103, МЭК 104. Сбор данных о состоянии аппаратов происходит непосредственно с встроенных блок-контактов или штатного интерфейса обмена данными. Управление производится дистанционно обслуживающим персоналом с АРМов и панелей оператора. Дополнительно, мы можем подготовить инфраструктуру для работы «цифровых подстанций» по МЭК 61850.
При наличии системы телемеханики можно реализовывать расширенные функции:
- Система раннего предупреждения об авариях
при помощи заранее определенных схем работы электроустановки происходит предупреждение оператора о потенциальной угрозе нарушения нормальной работы системы, а также формирование своевременных рекомендаций.
- Система технического учета энергоресурсов
система позволяет объединять все системы технического учета ресурсов под единым началом с доступом с АРМ оператора ко всем текущим и архивным данным.
Если добавить в систему телемеханики телеуправление, то функционал системы расширится такими возможностями как:
- Устройства автоматического ввода резерва
Система управления энергоустановкой может производить безопасные переключения режимов работы без участия операторов. При этом алгоритм программного обеспечения будет учитывать наличие необходимых блокировок и других специальных условий, таких как очередность и плавность наброса и отключения мощности подключенных потребителей.
- Управление нагрузкой и функция обратной связи с оборудованием РУ
Защита от перегрузок, запуск тяжело нагруженных систем по специальному алгоритму
Часто при работе электроустановки необходимо учитывать наличие крупных потребителей, которые в процессе работы могут влиять на всю энергосистему в целом. Включение и отключение их должно происходить таким образом, чтобы на питающих РУ не происходило срабатывания защит. Добиться этого можно или правильной безошибочной работой персонала при некоторых операциях или внедрением автоматической системы.
- Слежение за параметрами электропитания (в тч малая энергетика)
Часто в системе присутствует некоторая часть потребителей, которые весьма чувствительны даже к незначительным отклонениям параметров электропитания от нормы, к наличию некоторых гармоник, незначительным перерывам питания. Своевременная диагностика и локализация аварийных элементов позволит повысить надежность работы любых потребителей и систем
Система телемеханики и телеуправления является «глазами» и «руками» распределительного устройства. При помощи данных с этой системы можно осуществлять автоматическое управление, дополнительные логические защиты, и интегрировать в другие системы, в том числе системы малой генерации и системы возобновляемых источников электроэнергии, ветро-генераторы, солнечные батареи.
