КСО ELMod 200

Применение

Серия КСО ELMod200 используется для распределения и защиты линий и потребителей 6-10 кВ., применяется в трансформаторных подстанциях, распределительных устройствах, на ток до 630А :

• Возможно использование в трансформаторных подстанциях, ЦРП, РУ.
• Высоковольтные ячейки спроектированы так, чтобы обеспечить максимальное удобство в ремонте и обслуживании.
• КСО ELMod 200 — эффективное и удобное техническое решение при модернизации действующих КСО благодаря своим компактным размерам, многофункциональности.

Примечания

Все устанавливаемые в высоковольтные ячейки комплектующие и оборудование адаптированы к российским условиям эксплуатации и поставляются проверенными многолетним сотрудничеством партнёрами. Полный цикл производства и эффективная работа отдела ОТК позволяет нам гарантировать качество выпускаемых распределительных устройств КСО ELMod 200.

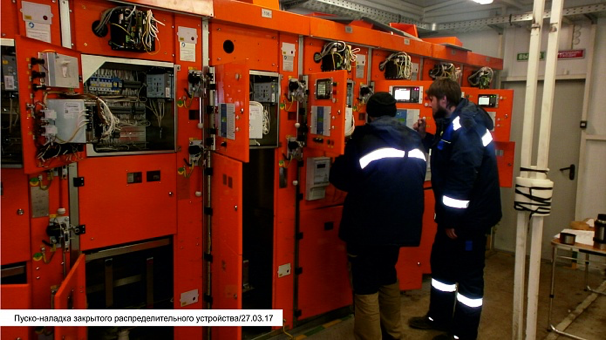

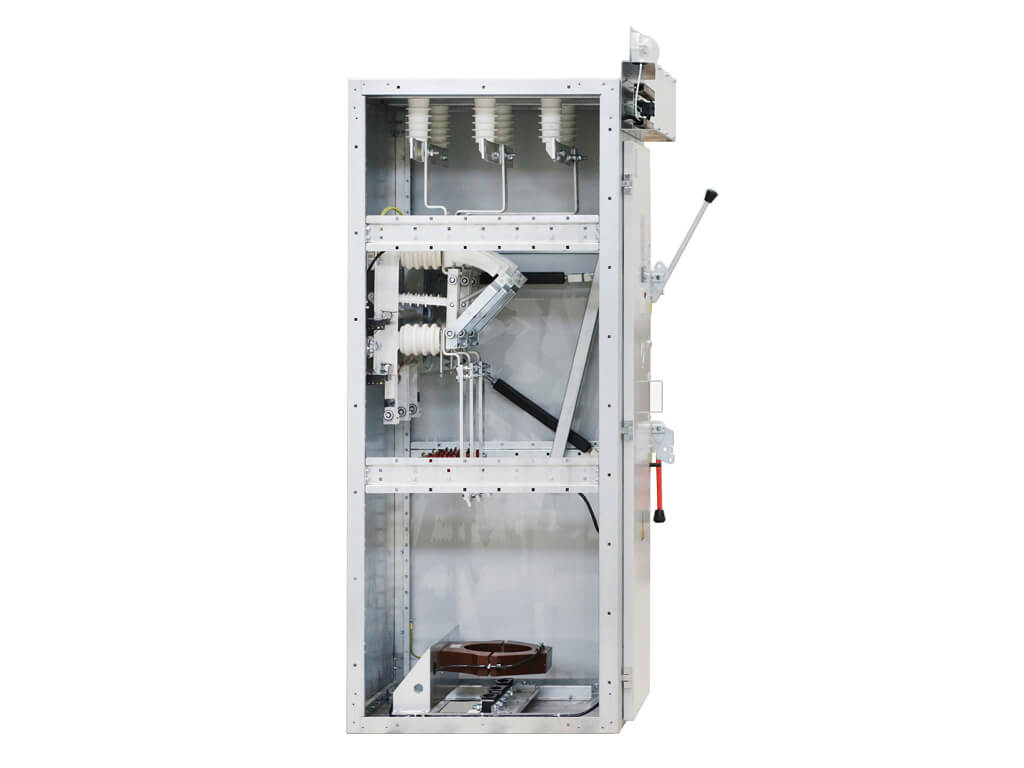

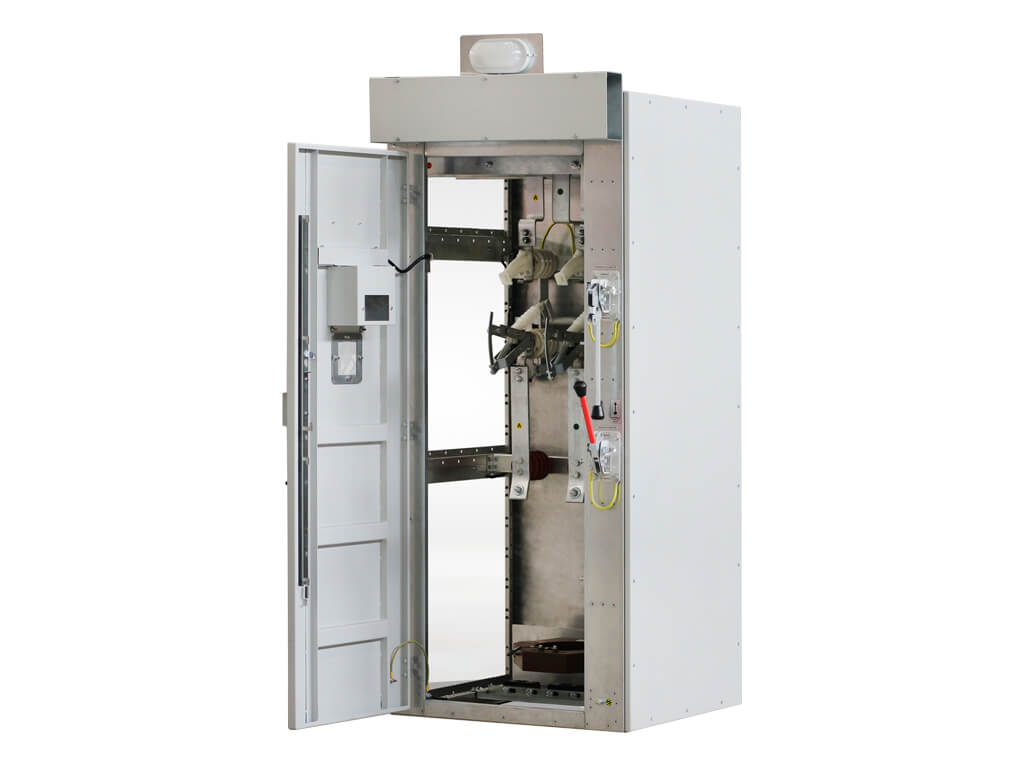

Функционально ячейка состоит их двух отсеков два из которых разделены перегородками:

• Отсек для вторичных цепей и релейной защиты.
• Отсек силового коммутационного выключателя и кабельного присоединения, сборных шин и шинного разъеденителя.

Отсек для вторичных цепей выполнен в закрытом корпусе, с установленной внутри монтажной платой. Все вторичные провода и кабели проложены в внутри ячейки в металлическом кабельном лотке, со съёмной крышкой.

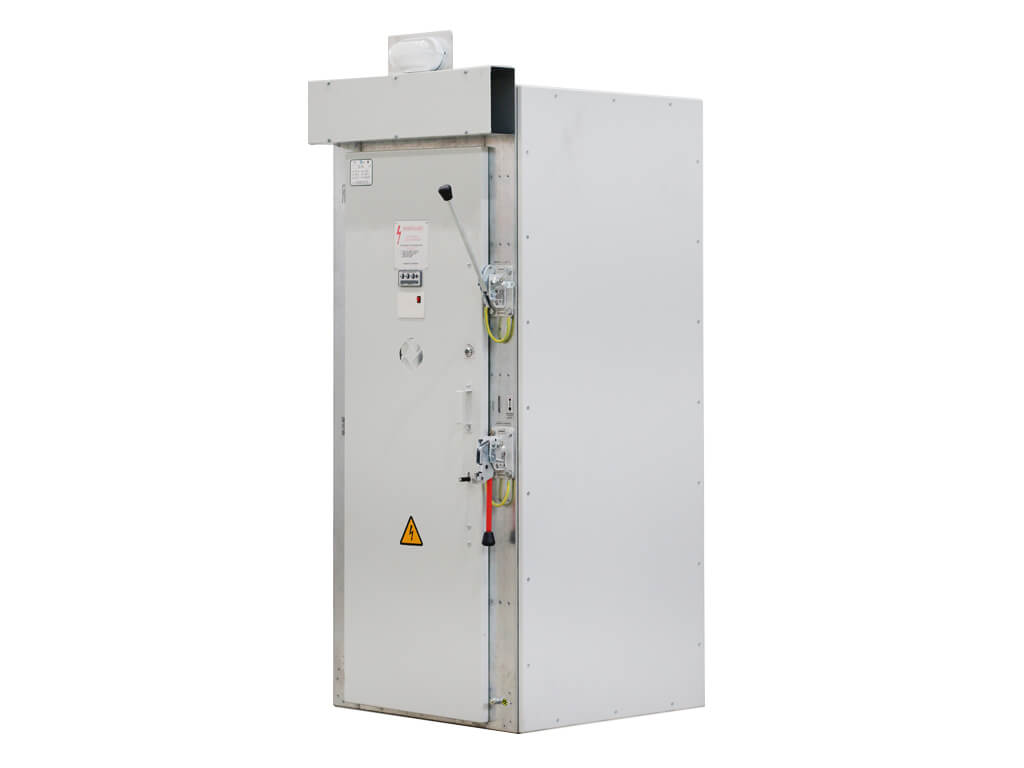

Замки на дверях отсека применяются четырёх точечное крепление, для надежной защиты в случае аварийных ситуации. Для сброса избыточного давления в ячейки ELMod 200 присутствуют клапана, с выводом на заднюю стенку.

В отсеке кабельного присоединения установлен профиль с плавающими прижимными хомутами, для фиксации кабеля и снятия механической нагрузки.

Сверху (шинный) и снизу (линейный) установлены разъединители типа РВЗ. Ручки управления разъединителями находятся с правой стороны. Помимо механической блокировки, возможно установка дополнительной электромагнитной блокировки, а так же дополнительных контактов положения.

С

МЫ ПРИМЕНЯЕМ ОБОРУДОВАНИЕ СЛЕДУЮЩИХ ПРОИЗВОДИТЕЛЕЙ

Выключатели:

• EX-1000 - Вакуумный выключатель магнитным приводом Российской компании «КЭПС». Данный тип выключателя применяется в качестве базового.
• VF12 - Вакуумный выключатель с пружинно-моторным приводом Российской компании «ЭЛТЕХНИКА».

• МКЗП производитель «ЭСТРА». Данный тип релейной защиты применяется в качестве базового..
• Сириус производства «Радиус Автоматика».
• Sepam производства «Шнайдер Электрик» (schneider-electric).
• Ref производства «АББ» (ABB).
• Siprotec производства «Сименс» (Siemens).

Измерительные трансформаторы тока и напряжения:

• НТЗ ВОЛХОВ – Санкт-Петербург.
• СЭЩ – Самара .

Для заказа просим Вас заполнить техническое задание, пример которого можно скачать ТУТ. Просим Вас указать назначение и схему каждой ячейки, дополнительные требования по току, спец исполнению, сигналам телемеханики При необходимости, мы поможем Вам установить, смонтировать, подключить, настроить и обучить работе с данной ячейкой, разобраться в премудростях релейной защиты для эксплуатации.
