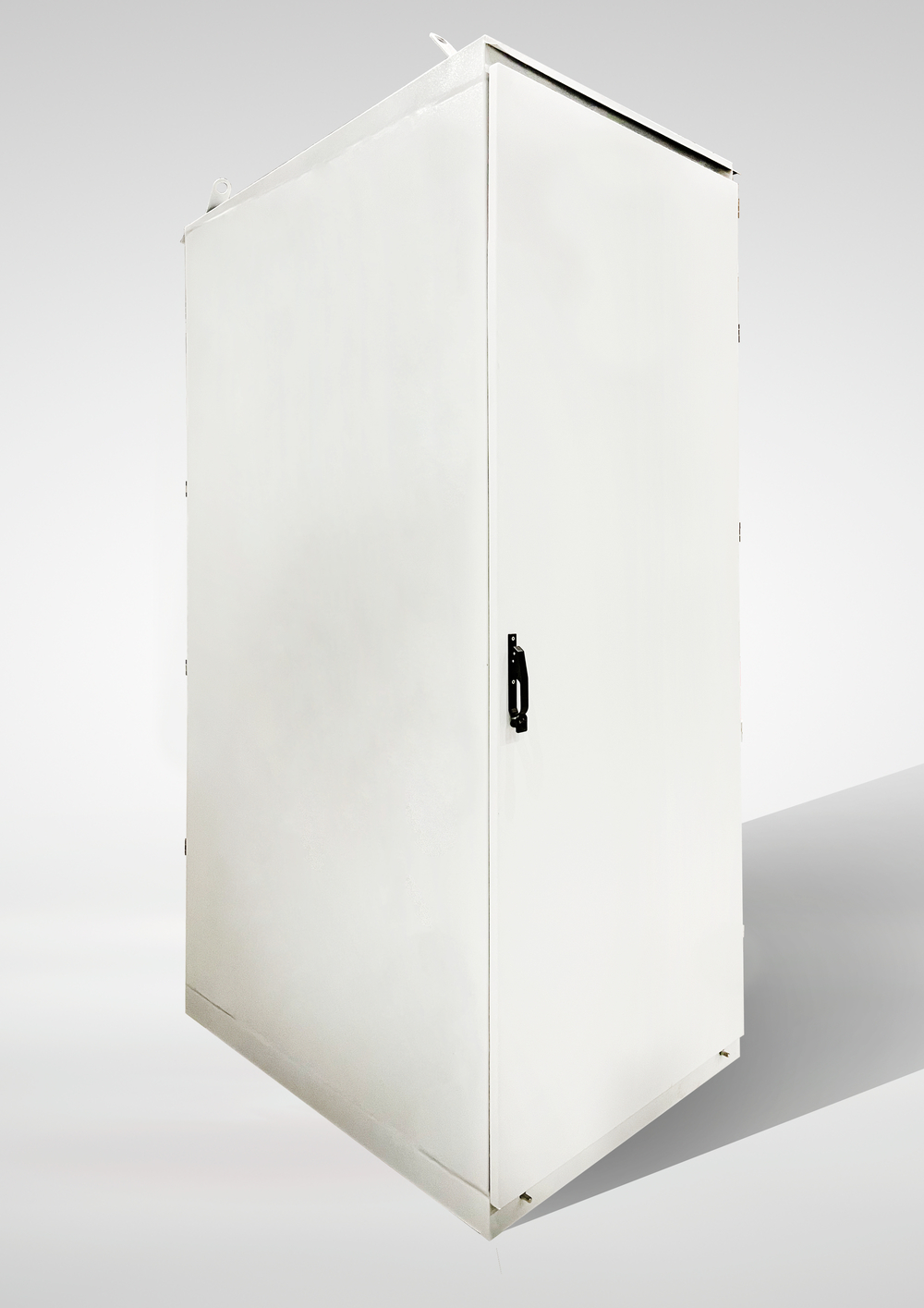

Ячейка КРУн ЭЛМОД 6/10 кВ

КРУН – Комплектное распределительное устройство наружной установки. Ячейка среднего напряжения, для коммутации, уличного исполнения, на напряжение до 20 кВ. Применяется при "отпайках" (отбор мощности) от существующих кабельных линиях, в зонах балансового разграничения, как дополнительная ячейка, когда в существующей подстанции нет свободного места. А так же для учета электроэнергии на линии, нуле трансформатора или генератора. Устанавливаются как отдельно стоящие КРУН, так и в качестве распределительного устройства с несколькими ячейками КРУН в составе. Монтаж на блоки ФБС, с подготовленной рамой под каждый КРУН, поставляются без площадки обслуживания.

Для коммутации в ячейке КРУН ЭЛМОД применяется выключатель с пружинным типа ВВ 12 или электромагнитным приводом, типа ТАВРИДА / КЭПС. В зависимости от типа защит и логики, применяются микропроцессорные терминалы различных производителей. Варианты КРУН ЭЛМОД имеют внутреннее разделение (секционирование) отсеков, отсек РЗА выполнен в виде отдельного шкафа.

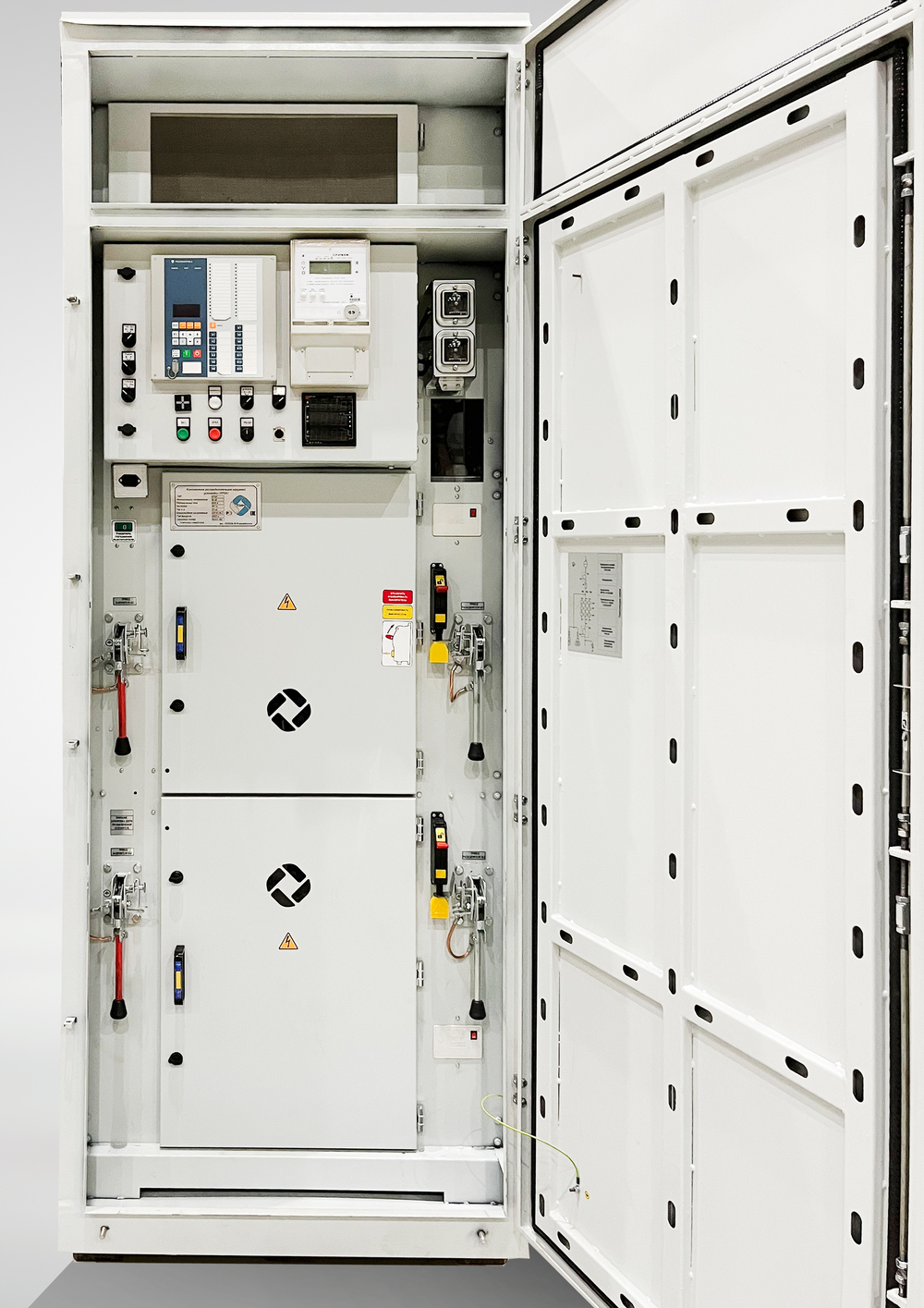

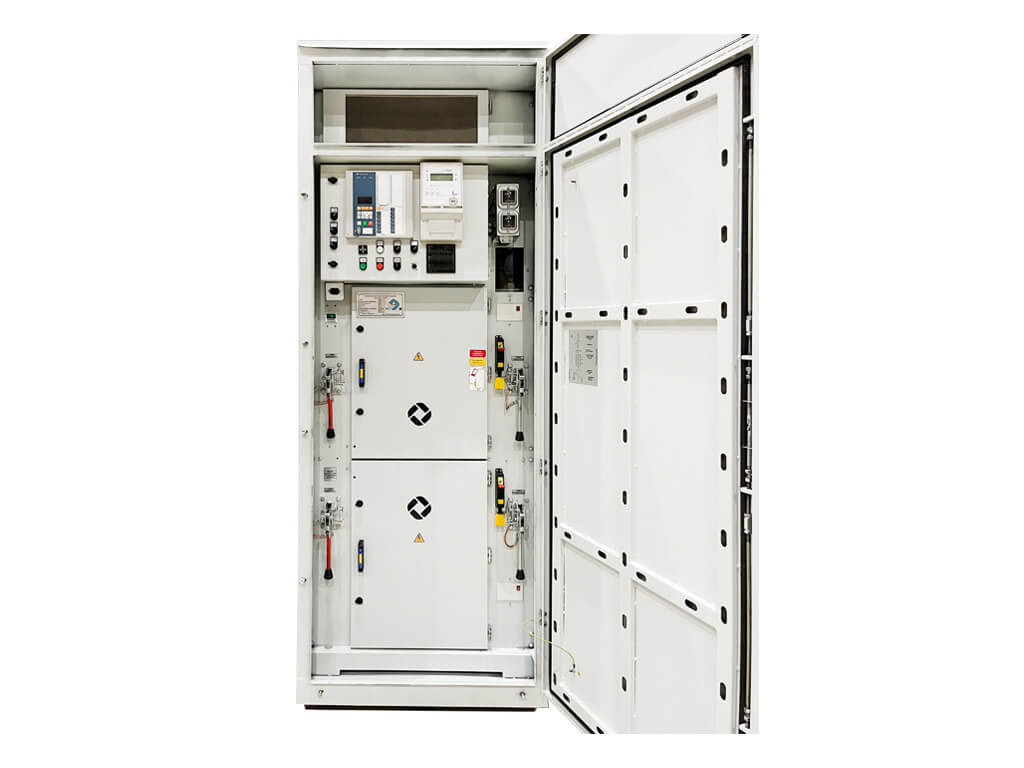

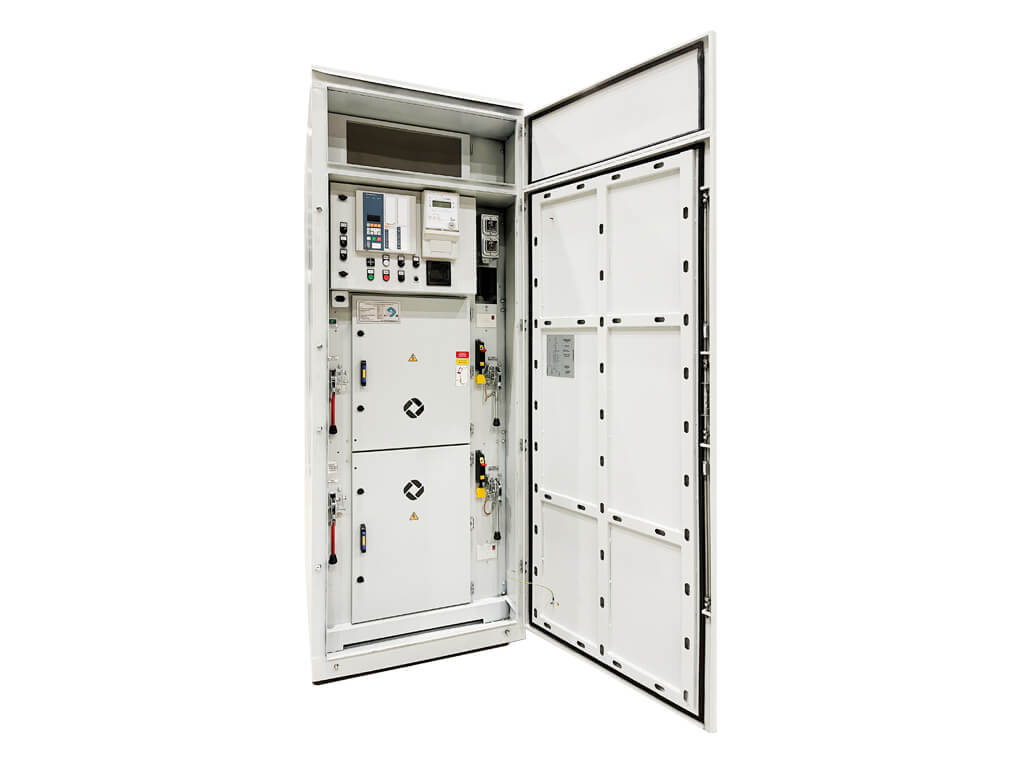

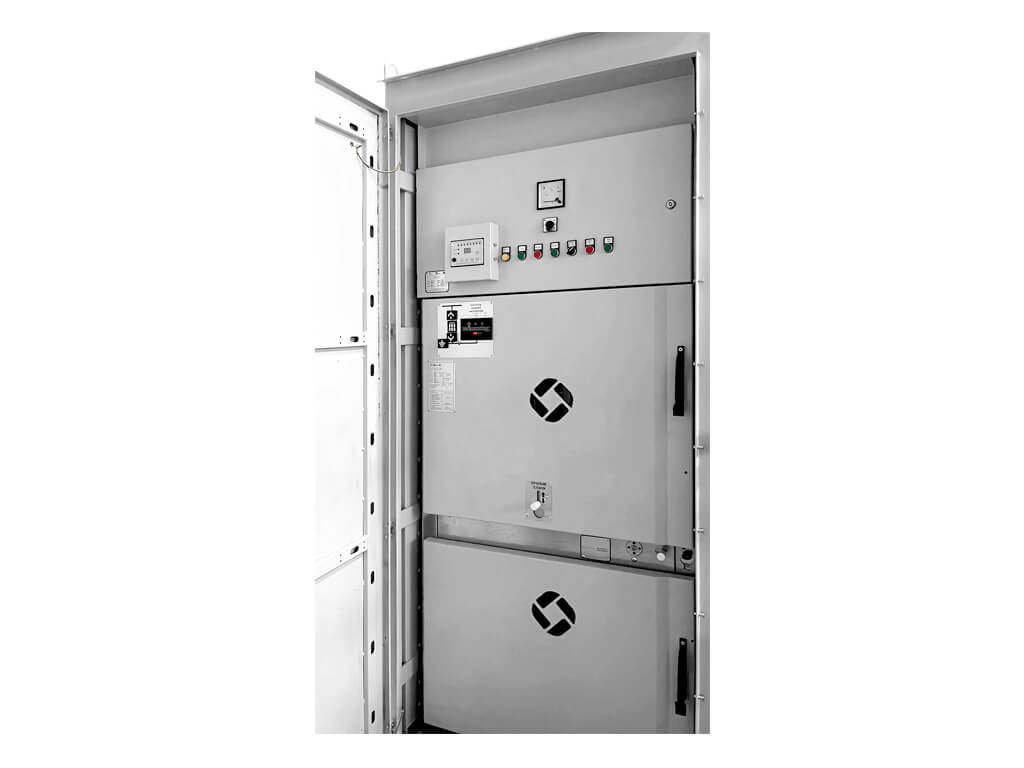

Ячейки КРУН без внутреннего секционирования, стороны фасада ячейка разделена на три части:

• отсек РЗА, с дверью

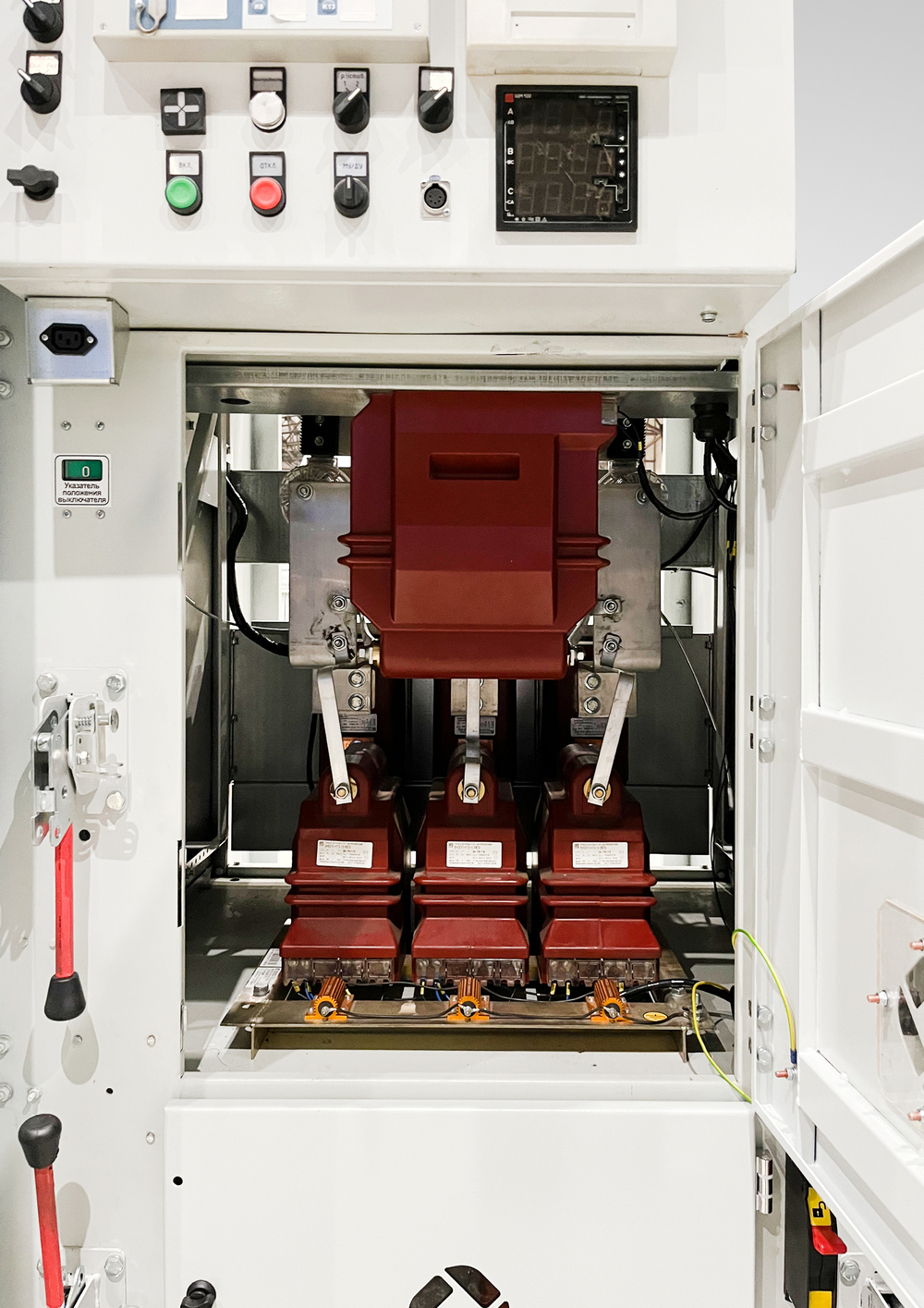

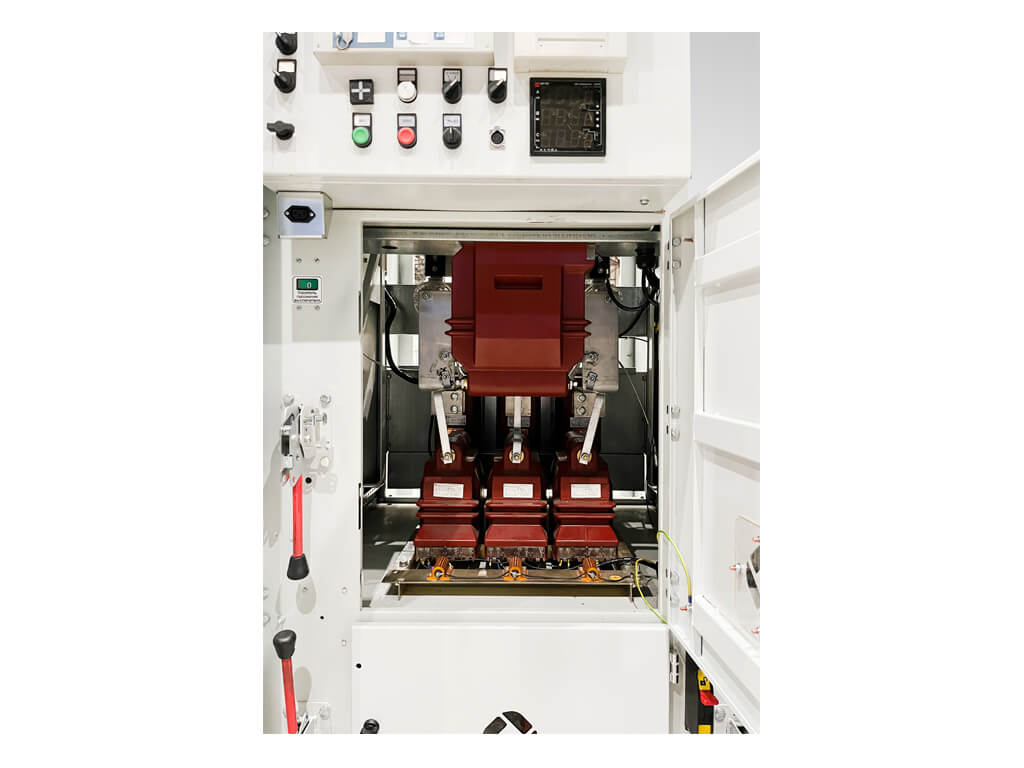

• отсек вакуумного выключателя и измерительных трансформаторов, с доступом к клеммой колодке, со съемной дверью, кнопкой аварийного отключения (для выключателей с пружин моторным приводом), смотровым окном
• отсек кабельного присоединения, со съемной дверью

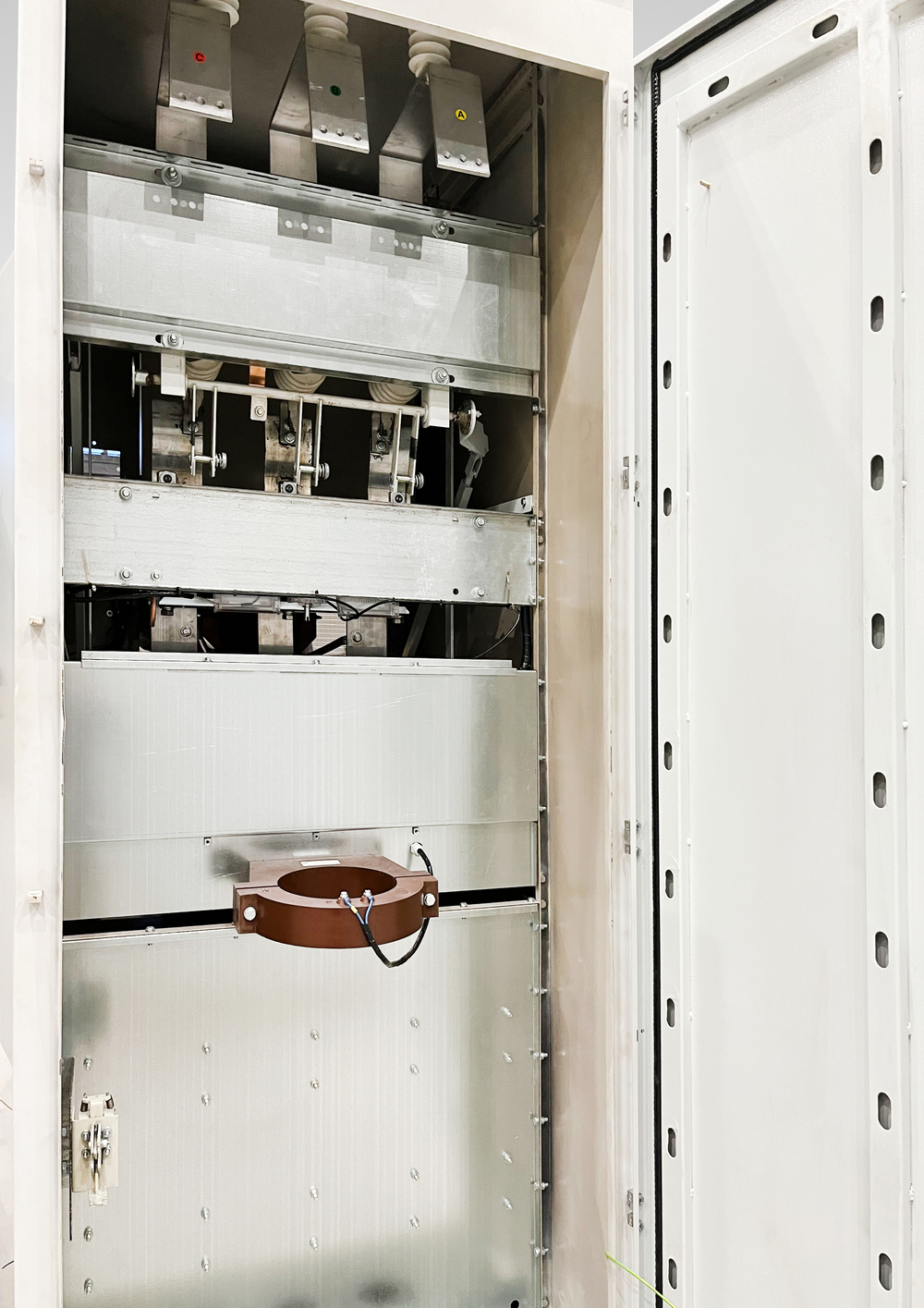

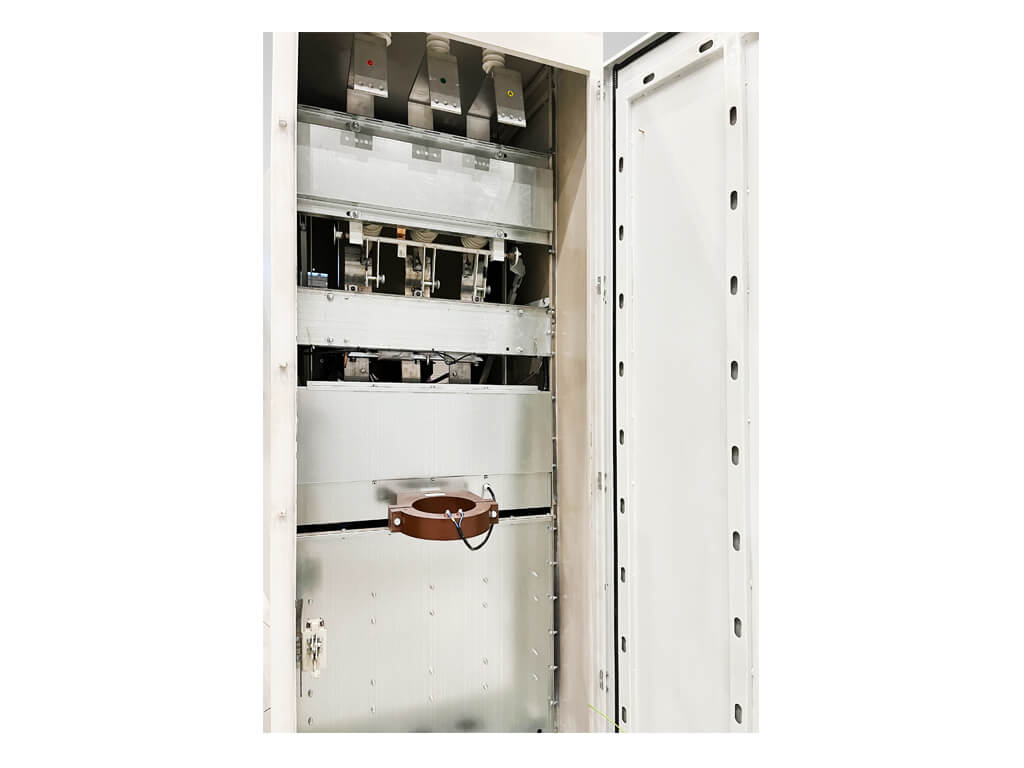

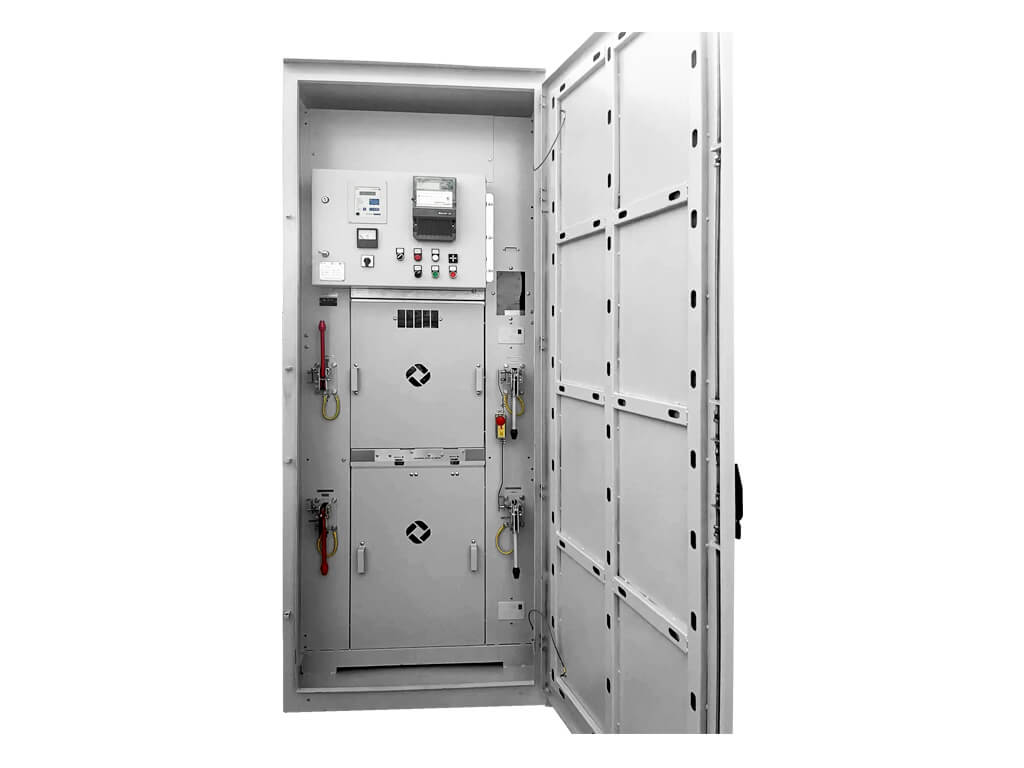

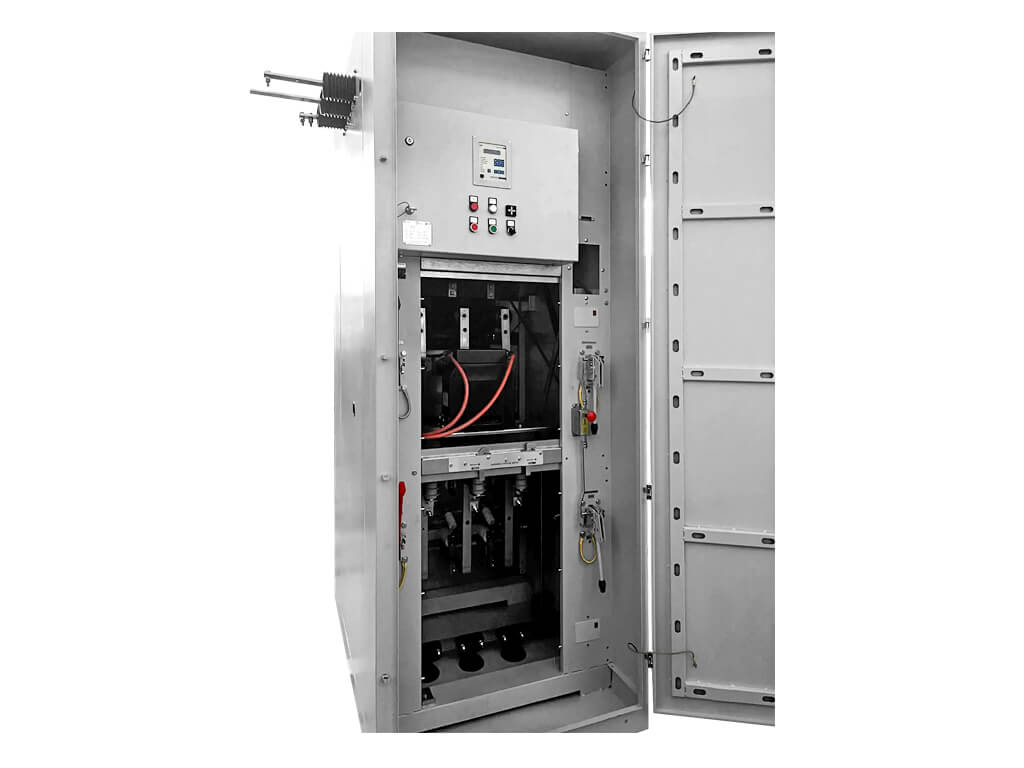

Ячейки КРУН с внутренним секционированием, имеют физическую перегородку отсеков, в варианте с вакуумным выключателем:

• отсек ввода КЛ, спереди / сзади, снизу / сверху
• отсек коммутационного аппарата, посередине
• отсек отходящих линий спереди / сзади, снизу / сверху
• отсек вторичных цепей

Заземление съёмный панелей выполнено скользящим, прижимным контактом.

Для защиты персонала в каждой ячейки КРУН ЭЛМОД применяются механические и электромагнитные блокировки:

• механическая блокировка снятия дверей второго и третьего отсеков, при отключенном шинном и линейном заземлителе
• электромагнитная блокировка двери, при наличии напряжения. Реализуйся через емкостные датчики напряжения и индикатор наличия напряжения, с управляемым реле
• электромагнитная блокировка рычагов (приводов) электромагнитным замком, типа ЭМ, через схему указателя наличия напряжения и положения выключателя, для минимизации возможности включения линейного заземлителя на напряжение
• для аварийной разблокировки механических замков, применяется специальный инструмент
• вариант для выкатного исполнения, механическая блокировка двери среднего аппаратного отсека, при вкаченном выключателе
• вариант для выкатного исполнения, механическая блокировка заземлителя при вкаченном выключателе
• вариант для выкатного исполнения, механическая блокировка выкатывания включенного выключателя
• в варианте двухстороннего обслуживания, механическая и электромагнитная блокировка открытия задней двери КРУН

Дополнительные возможности:

• Мнемосхема с указанием положения главных цепей
• Применение оптических датчиков дуговой защиты
• Применение тепловых датчиков на силовые контакты разъединителей РВЗ, с выдачей сигнала
• Передача дискретных сигналов положения главных цепей
• Сбор и передача сигналов состояния главных цепей и наличие напряжение по протоколу RS485
• Дистанционное управление через дискретные сигналы, или протокол RS485
• Полная моторизация ячейки КРУН, в случае выкатного исполнения

Подключение к ячейкам:

• кабелем снизу / сверху

Варианты стационарного исполнения:

• со стационарным вакуумным выключателем, разъединителями типа РВЗ, функция ввод или отходящая линия, в составе нескольких КРУНов
• со стационарным вакуумным выключателем, разъединителями типа РВЗ, функция ввод совмещенный с отходящей линией, отдельно-стоящий КРУН
• со стационарным трансформатором напряжения, разъединителями типа РВЗ
• со стационарным разъединителями типа РВЗ, функция ввод или отходящая линия
• со стационарным разъединителями типа РВЗ, функция ввод совмещенный с отходящей линией

Варианты выкатного  исполнения:

• с вакуумным выключателем,  функция ввод или отходящая линия, в составе нескольких КРУНов.
• с вакуумным выключателем,  функция ввод или отходящая линия, отдельно-стоящий КРУН.
• с трансформатором напряжения, выкатанного типа

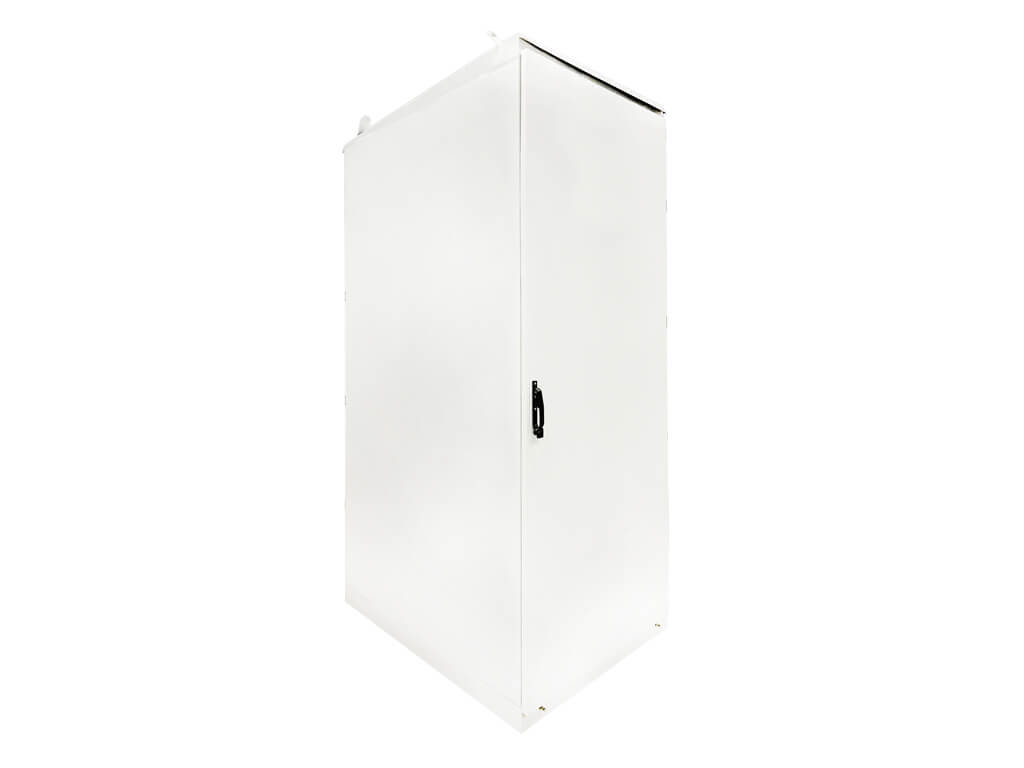

Базовые размеры:

• высота 2450 мм
• ширина 800 / 1000 / 1200 мм  (20 кВ)
• глубина 800 / 1450 мм

Толщина рамы – 2 мм,  холоднокатаная сталь, порошковая окраска, в два слоя, грунтоцинк 5%, основной слой, RAL по заказу.

Дверь – 2 мм с усилителем и уплотнением, на базе автомобильного уплотнения. Базовый цвет – RAL 7035.

В комплекте поставки включен кабельный держатель с креплением из полиамида, со стекловолокном, под кабель от 35 до 90 мм в диаметре.
