КСО ELMod 200

Описание
Характеристики
Документация

Описание

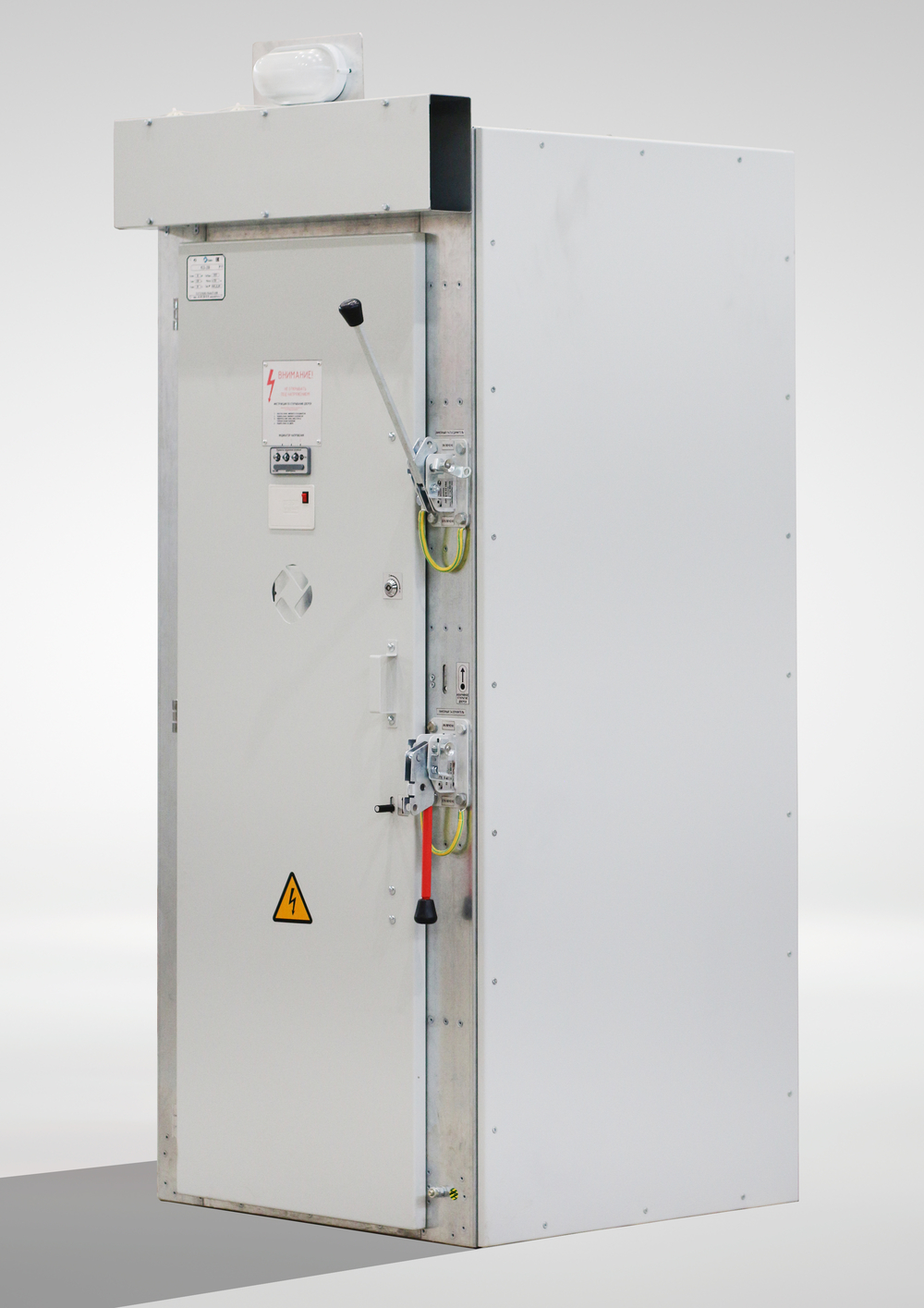

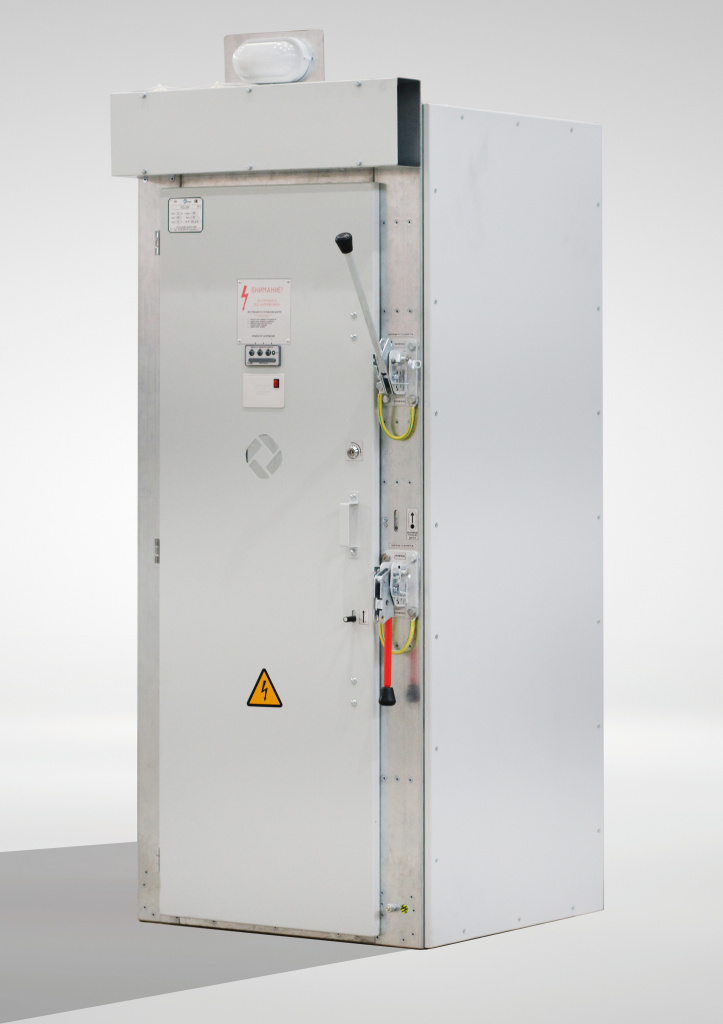

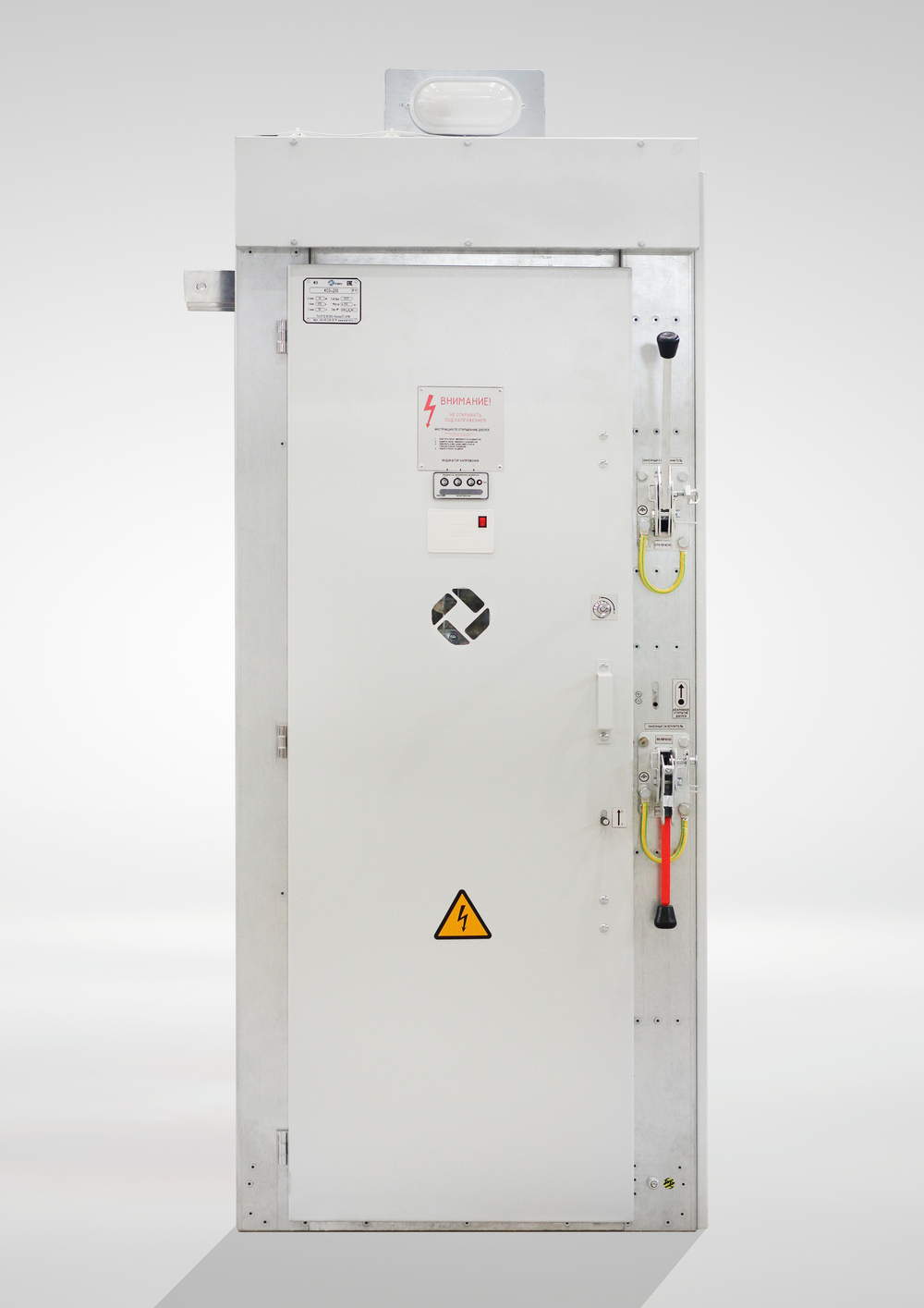

Камера сборная односторонняя (КСО) серии ELMod 200, с выключателем стационарного исполнения и (или) воздушными разъединителями РВЗ.


  • Полное разделение отсеков КСО
    Безопасность эксплуатации КСО обеспечивается системой блокировок и устройств дуговой защиты (ОПЦИЯ), соответствующих требованиям российских стандартов
  • Вакуумные силовые выключатели EX1000 (КЭПС) полностью исключают появление открытой электрической дуги во внутреннем объеме КСО
  • Отдельный отсек вторичной коммутации, поворотного типа
  • Широкий выбор сетки главных схем
  • Микропроцессорные блоки релейной защиты позволяют осуществить интеграцию РУ в АСУ и SCADA
  • По согласованию с инженерами компании возможна дополнительная комплектация системами коммерческого учёта, телемеханики, гарантированного питания

Применение

Серия КСО ELMod200 используется для распределения и защиты линий и потребителей 6-10 кВ., применяется в трансформаторных подстанциях, распределительных устройствах, на ток до 630А :

  • Возможно использование в трансформаторных подстанциях, ЦРП, РУ.
  • Высоковольтные ячейки спроектированы так, чтобы обеспечить максимальное удобство в ремонте и обслуживании.
  • КСО ELMod 200 — эффективное и удобное техническое решение при модернизации действующих КСО благодаря своим компактным размерам, многофункциональности.

Примечания

Все устанавливаемые в высоковольтные ячейки комплектующие и оборудование адаптированы к российским условиям эксплуатации и поставляются проверенными многолетним сотрудничеством партнёрами. Полный цикл производства и эффективная работа отдела ОТК позволяет нам гарантировать качество выпускаемых распределительных устройств КСО ELMod 200.

Описание конструкции

Корпус состоит из боковых панелей из оцинкованного металла толщиной 2 мм., соединенных верхней и нижней панелью с помощью стальных заклепок диаметром 6.7 мм. Такая конструкция позволяет обеспечить высокую прочность, и надежную защиту от коррозии.


Функционально ячейка состоит их двух отсеков два из которых разделены перегородками:
  • Отсек для вторичных цепей и релейной защиты.

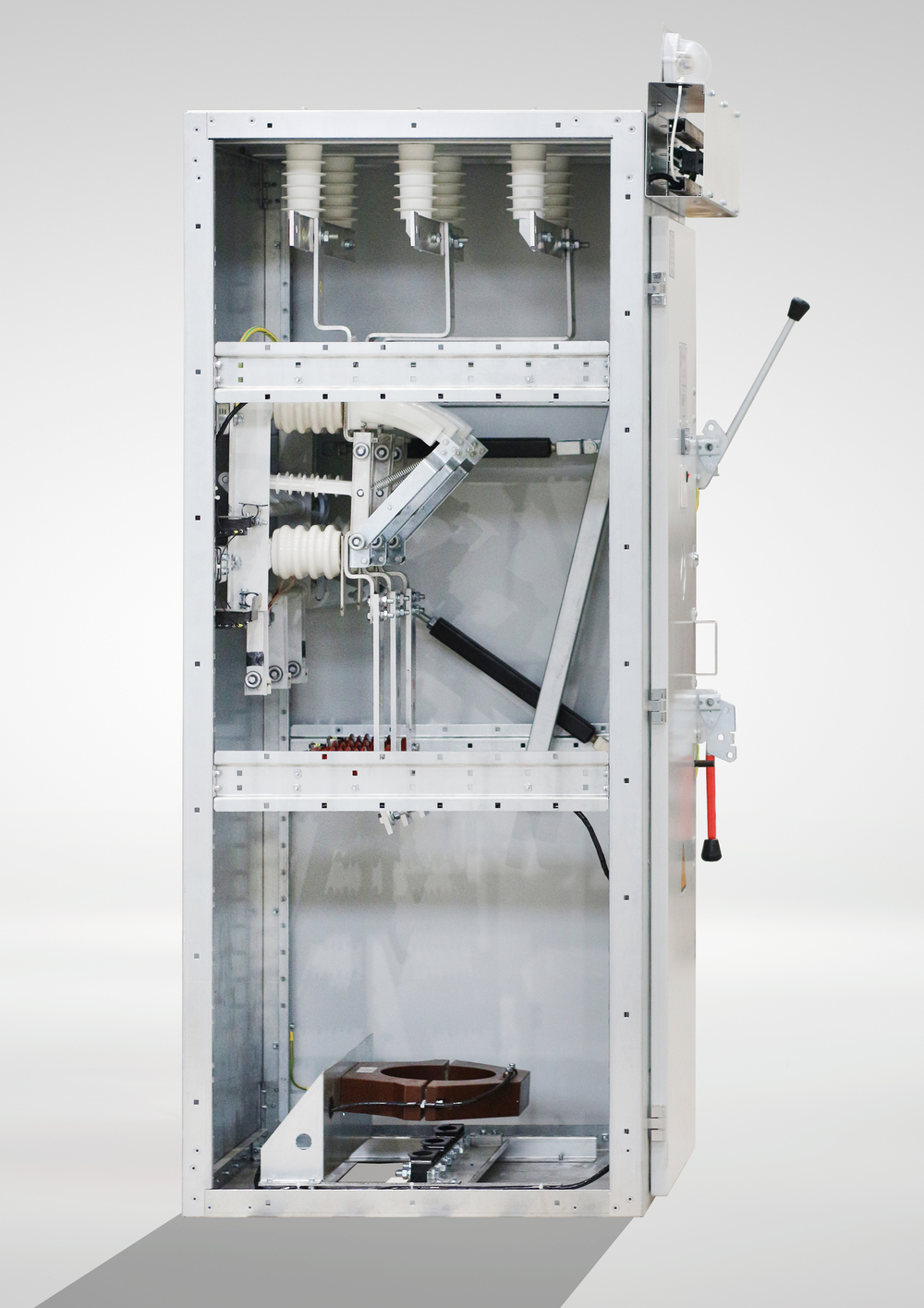

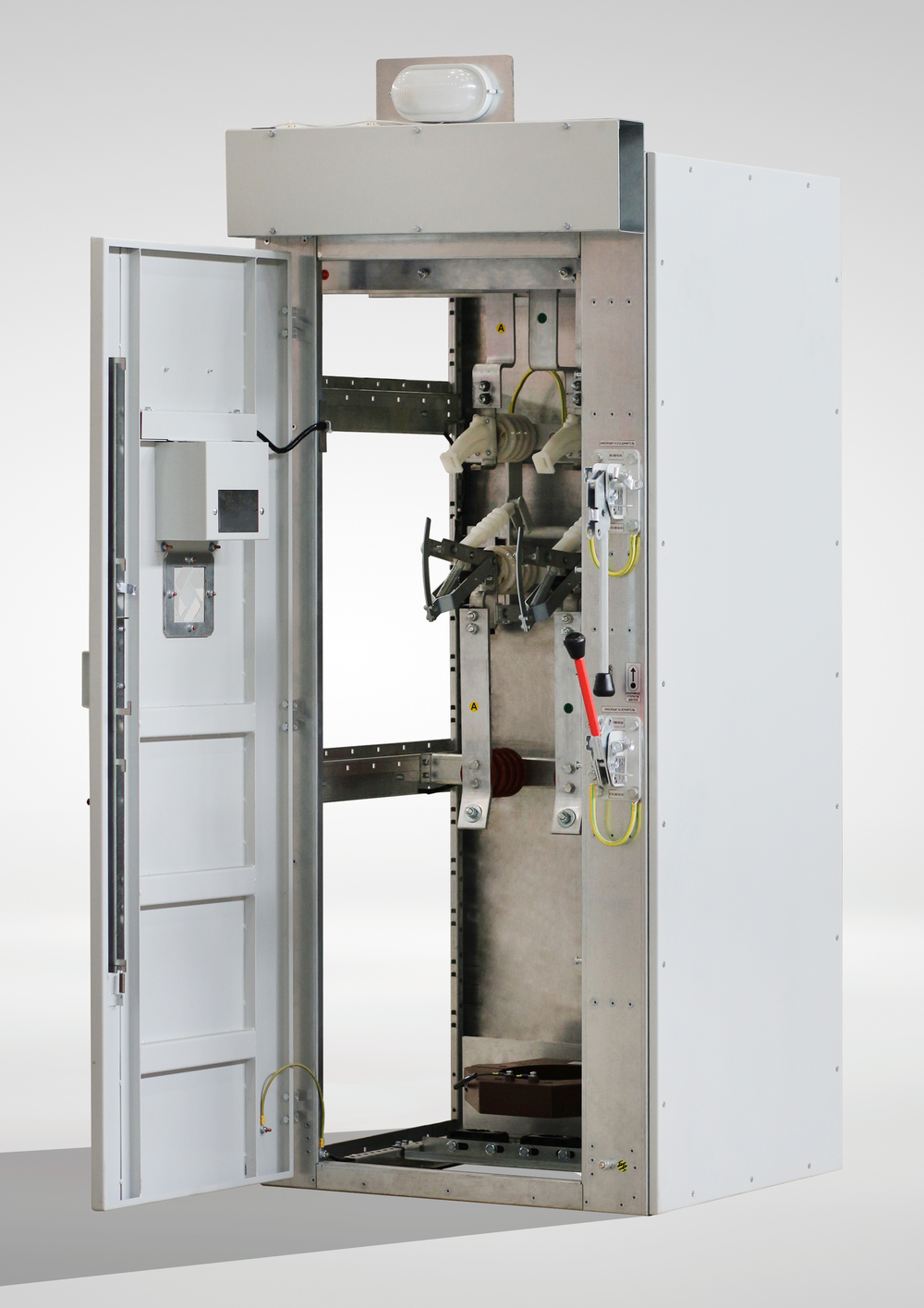

  • Отсек силового коммутационного выключателя и кабельного присоединения, сборных шин и шинного разъеденителя.

Отсек для вторичных цепей выполнен в закрытом корпусе, с установленной внутри монтажной платой. Все вторичные провода и кабели проложены в внутри ячейки в металлическом кабельном лотке, со съёмной крышкой.

Замки на дверях отсека применяются четырёх точечное крепление, для надежной защиты в случае аварийных ситуации. Для сброса избыточного давления в ячейки ELMod 200 присутствуют клапана, с выводом на заднюю стенку.

В отсеке кабельного присоединения установлен профиль с плавающими прижимными хомутами, для фиксации кабеля и снятия механической нагрузки.

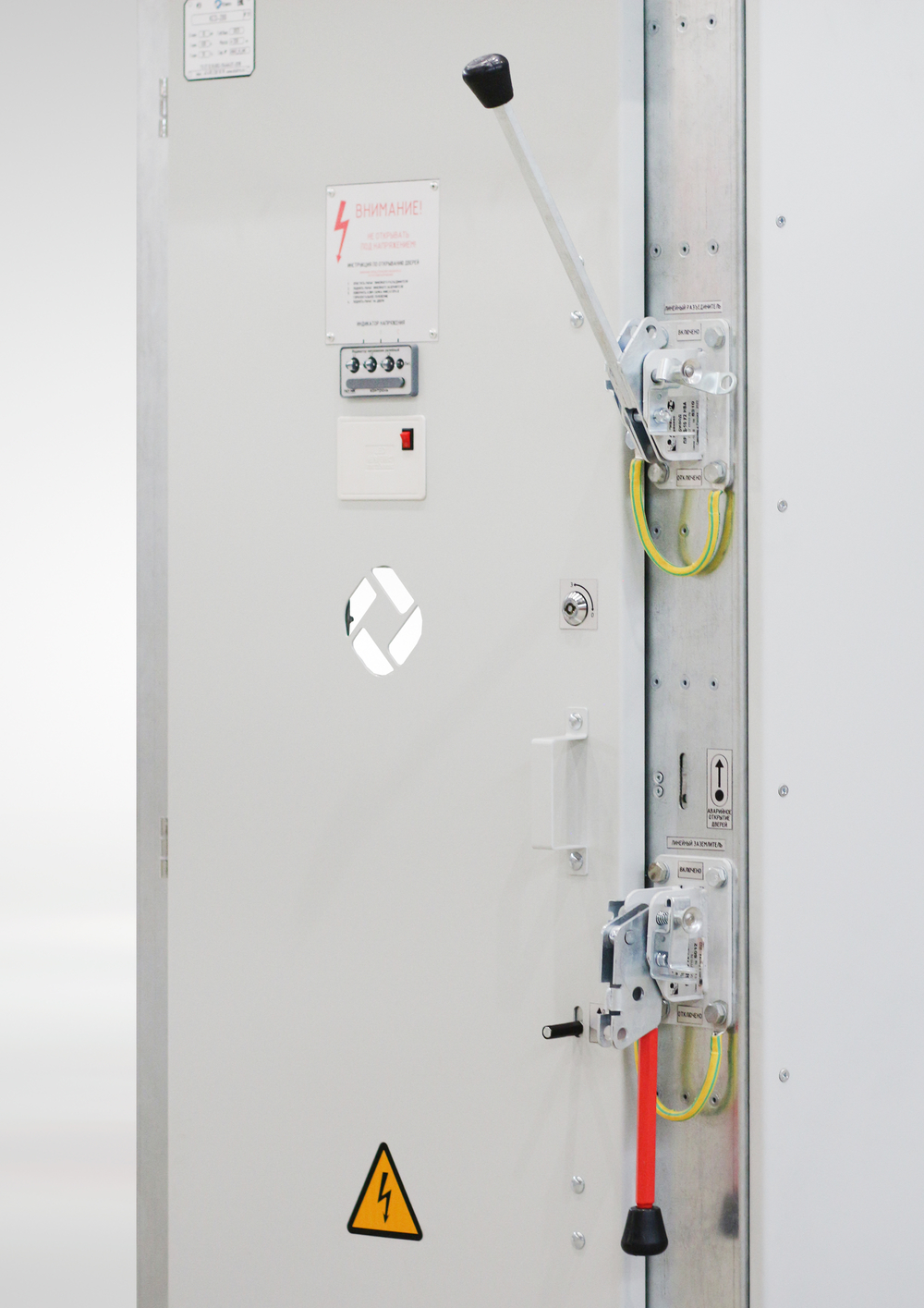

Сверху (шинный) и снизу (линейный) установлены разъединители типа РВЗ. Ручки управления разъединителями находятся с правой стороны. Помимо механической блокировки, возможно установка дополнительной электромагнитной блокировки, а так же дополнительных контактов положения.

С

МЫ ПРИМЕНЯЕМ ОБОРУДОВАНИЕ СЛЕДУЮЩИХ ПРОИЗВОДИТЕЛЕЙ

Выключатели:
  • EX-1000 - Вакуумный выключатель магнитным приводом Российской компании «КЭПС». Данный тип выключателя применяется в качестве базового.
  • VF12 - Вакуумный выключатель с пружинно-моторным приводом Российской компании «ЭЛТЕХНИКА».
  • МКЗП производитель «ЭСТРА». Данный тип релейной защиты применяется в качестве базового..
  • Сириус производства «Радиус Автоматика».
  • Sepam производства «Шнайдер Электрик» (schneider-electric).
  • Ref производства «АББ» (ABB).
  • Siprotec производства «Сименс» (Siemens).
Измерительные трансформаторы тока и напряжения:
  • НТЗ ВОЛХОВ – Санкт-Петербург.
  • СЭЩ – Самара .
Для заказа просим Вас заполнить техническое задание, пример которого можно скачать ТУТ. Просим Вас указать назначение и схему каждой ячейки, дополнительные требования по току, спец исполнению, сигналам телемеханики При необходимости, мы поможем Вам установить, смонтировать, подключить, настроить и обучить работе с данной ячейкой, разобраться в премудростях релейной защиты для эксплуатации.

Номинальное напряжение, кВ 6- 10
Максимальное напряжение (линейное), кВ 12
Частота, Гц 50/60
Номинальный ток главных цепей, А 1000
Номинальный ток сборных шин, А 1000
Номинальный ток отключения выключателя, кA 21,5
Ток термической стойкости (3 сек.), кA 21,5
Ток электродинамической стойкости, кА 40
Номинальное напряжение вторичных цепей, В 24 -110-220
Тип вакуумного выключателя: EX- «КЭПС» (Россия); VF12 (Россия); Evolis (Шнайдер Электрик);
Тип релейной защиты: МКЗП «ЭСТРА» (Россия); Сириус; Sepam Шнайдер Электрик;
Тип изоляции Воздушная
Степень защиты (при закрытых дверях ячейки) IP30
Изоляция шин По требованию
Подсоединение Линий кабельное
Условия обслуживания Одностороннее
Высота 1900 мм
Ширина (6 кВ/10кВ/ТСН) 750/800/1000 мм
Глубина 800 мм
Способ управления Местное и дистанционное
Дуговая защита Да
Телемеханика и телеуправление Да
